楼宇自控系统是智能楼宇不可缺少的组成部分。如何设计楼宇自控系统已成为光大设计师亟待解决的问题。那么，如何选择楼宇自控系统，设置楼宇自控系统现场控制站需要注意哪些要点呢？

一、如何选择楼宇自动化系统

现在在楼宇自控系统的设计中，有两种比较流行的控制系统：分布式控制系统（DCS-）和现场总线控制系统（FCS-）。

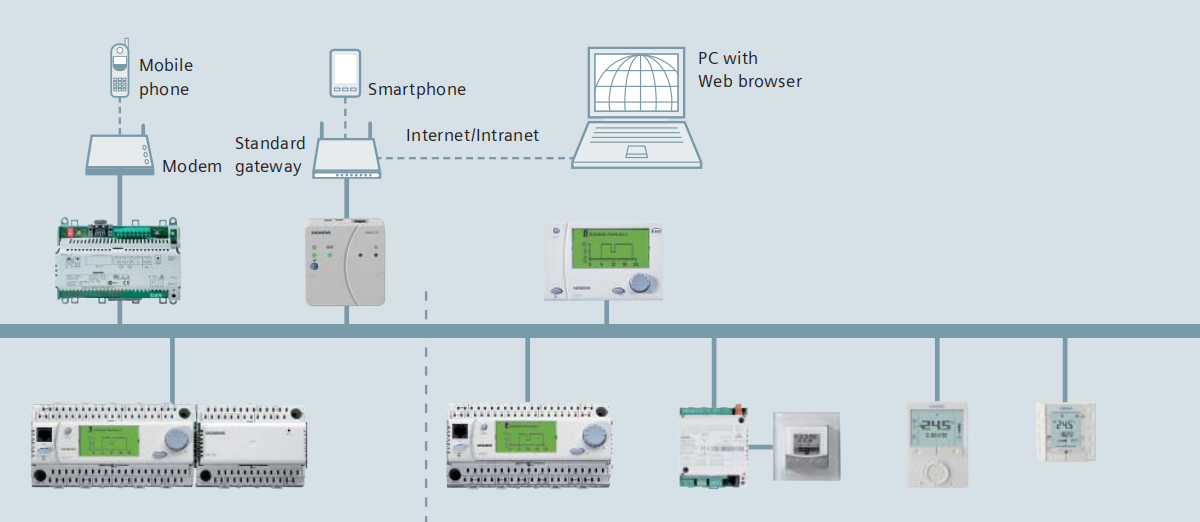

DCS系统的结构从功能上可以分为管理层和现场控制层。这两个层次通过局域网连接成一个有机的整体。局域网的拓扑结构是总线型或环形。使用的媒体访问控制方式主要有主从模式、CSMA/CD模式、令牌模式和时间片划分模式。

但是，DCS的控制层并没有完全分散，控制仍然依赖于现场控制站。FCS系统的结构是将分布式控制系统的控制站功能分散到现场智能仪表中，从而形成虚拟控制站，实现彻底的分散控制。

目前，在我国楼宇自控系统设计中，绝大多数仍采用集散控制系统。这是因为我国可以提供这种产品的厂家很多，而且都是商品化的定型产品。

在国外，现场总线控制系统得到了广泛的应用，因为它比DOS系统有一个明显的优势，即减少了现场控制站的环节，从而大大提高了系统的可靠性。

因此，FCS系统取代DOS系统是必然趋势。当然，目前我国使用FCS系统还有一个难点，就是能够提供符合要求的现场智能仪表的厂家很少，需要厂家进一步开发。

二、楼宇自控系统现场控制站设置有哪些注意事项

现场控制站的设置一般应根据机电设备的布置进行划分，主要考虑以下问题：

1)类型。现场变电站根据是否安装 CPU 单元进行分类。一类包含 CPU 单元（DDC、DCP 类型），另一类不包含 CPU 单元（DGP 类型）。DGP型变电站完成数模转换、数据采集和输出控制。、系统故障报告等功能。信号传输由中央管理机维护，计算由中央管理机完成。

DDC和DCP变电站根据其所服务的受控系统的要求配备各种必要的功能模块，具有独立的控制程序和基本的数学模型和算法，可以独立运行，包括受控系统的过程控制。所有元素。

除了实时采集现场各种参数，及时调整，驱动执行器外，还与中央管理机保持通讯。中央管理机监控、管理、设置参数和更改变电站运行的程序。当中央管理机发生故障时，不会影响变电站的运行，也不会影响变电站之间通信网络的运行。

2)容量。变电站容量应根据所辖区域内受控系统的输入输出点数确定，并预留20%左右的余量。

3)位置。变电站的位置要相对集中，一般设在机房或弱电房，以达到端部元件间距短（一般不超过50m）的原则。

4)环境。变电站应远离加压输水管道，在潮湿、多气的地方应采取防潮、防凝露措施。还应远离电机、大电流母线、电缆通道（间距至少1.5m），避免电磁干扰；当无法避开干扰源时楼宇自控系统功能，应采取可靠的屏蔽和接地措施。

三、如何解决系统供电问题

楼宇自控系统的供电质量直接关系到系统工作的稳定性和可靠性。因此，楼宇自控系统的供电等级应根据建筑物的最高等级确定，不应低于二级负荷等级。因此，一般应按以下要求进行设计：

（1)中控室应由变电站专用双回路供电，末端自动切换，中控室应安装专用配电盘；

（2)中央管理计算机应配备UPS不间断电源设备，其容量应包括楼宇自控系统中电气设备的总和，并预留20%的容量作为备用，并且供电时间不小于30min；

（3)现场控制器的电源应由UPS电源以辐射式或干线式集中方式供电；

（4)带CPU的现场控制器必须配备备用电池组，并能支持现场控制器运行不少于72小时，以确保在停电时不间断供电.

关于楼宇自控系统的小知识，今天小编就先来说说。此外，还有两点需要注意，比如系统的接地问题，这是楼宇自控系统可靠稳定运行的有力保障。，以及系统监控点的统计问题，是楼宇自控系统设计的基础和前提。
