楼宇设备自动控制系统又称BA系统。楼宇设备自动控制系统主要包括：冷热源系统、空调通风系统、风机盘系统、照明系统、电梯系统、给排水系统等的综合总称。系统主要通过运行状态监测和故障监测，对楼宇内的各种设备进行高效的管理和控制，在提供最佳舒适环境和现代化管理模式的同时，大大降低了能源消耗。

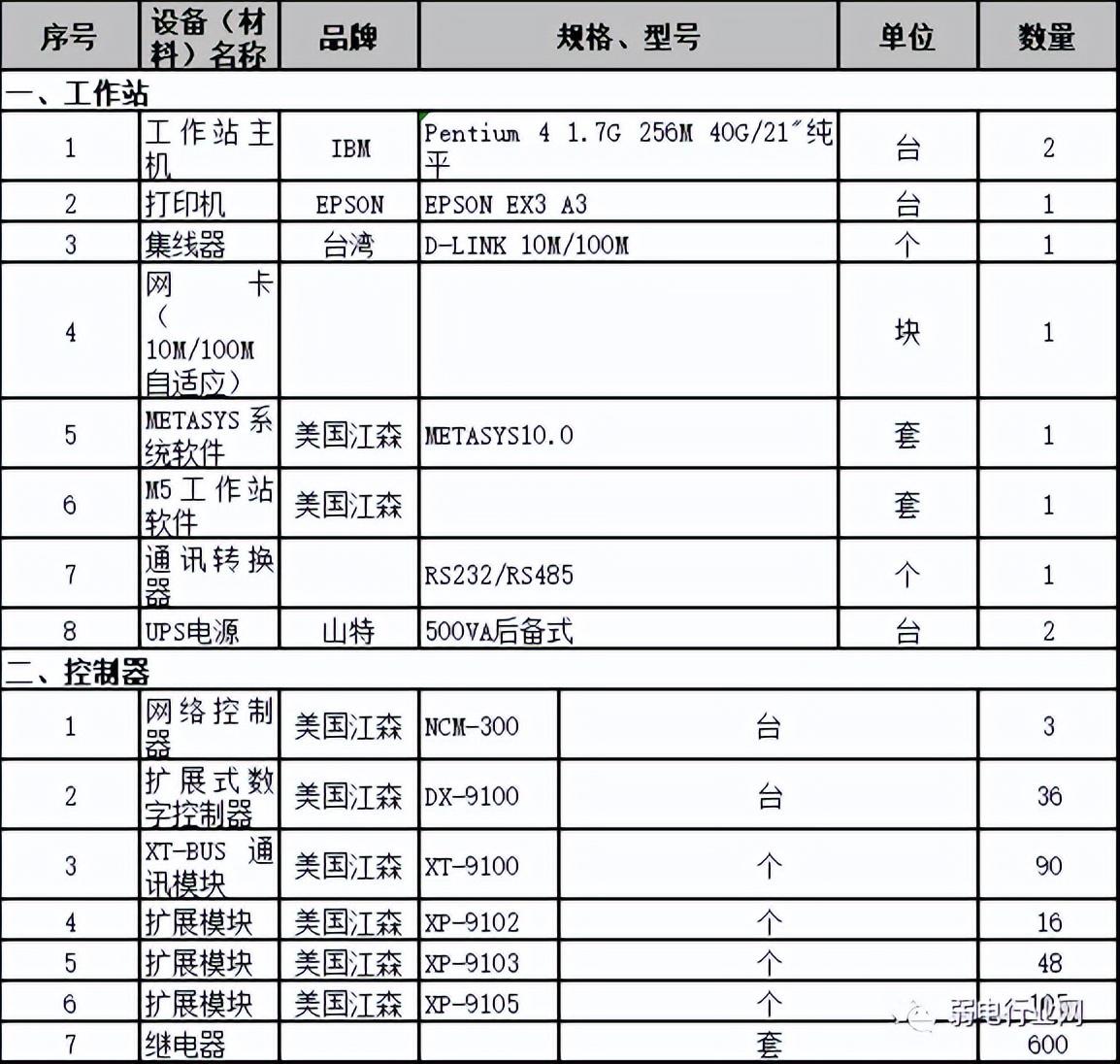

本期，我们将通过这份全面的楼宇自控系统设计方案和楼宇自控配置清单，深入了解楼宇自控系统的设计。
一、项目概况
项目分为三个部分：美术馆、图书馆和公园。美术馆建筑面积34268平方米，图书馆建筑面积30473平方米。高低园区的主体是停车场及配套业务。
楼宇智能化项目楼宇自控系统的网络配置遵循分散控制、集中监控、资源和信息共享的基本原则，是工业化的标准集散控制系统。
使建筑具有智能建筑的特点。楼宇自控系统采用计算机控制技术，对楼宇内采暖、照明、空调、给排水等现代设施设备的运行参数、状态及能耗进行集中管理，实现统一管理、分散控制，同时。达到节能、延长设备使用寿命的目的。采用楼宇自控系统，可以合理利用设备，节省能源和人力，保证设备的安全运行，加强楼宇机电设备的现代化管理，安全、舒适、方便。可以创造工作环境，提高经济效益。
机电设备实时监控及参数报警
提高建筑物内的环境舒适度
节约能源，降低系统运行成本，延长设备寿命
降低操作人员的劳动强度，节省大量劳动力
提高整栋楼的管理水平和效率，确保楼宇和人员的安全
2、设计依据
为保证系统既能适应当今网络技术的发展，又具有极高的可靠性，本方案的设计符合以下标准：
民用建筑设计通则（-2005）
高层民用建筑防火设计规范（-2014）
火灾自动报警系统设计规范（-2013）
消防联动控制系统（GB 16806-2006/XG1-2016）
车库、维修车库、停车场消防设计规范（-2014）
民用建筑电气设计规范（JGJ/T16-2008）
建筑电气安装工程施工质量验收规范（-2015）
供配电系统设计规范（-2016）
低压配电设计规范（-2011）
20kV及以下变电站设计规范（-2013年）
电气安装工程-接地安装施工及验收规范（-2016）
公共建筑节能设计标准（-2015）
建筑节能工程施工验收规范（-2014）
电子机房设计规范（-2016）
智能建筑设计标准（-2015）
建筑智能系统工程招标文件
构建智能招投标图纸
三、系统方案设计
一、系统需求分析
本项目机电设备功能复杂且分散，物业管理人员无法对众多机电设备进行集中监控。作为群众活动的场所，在某些时候人会比较密集，所以对建筑内部的环境有负面影响。严格要求；同时，考虑到运行成本，减少设备管理人员数量，降低能耗，需要建立机电设备监控系统，实现场馆机电设备运行状态和各项运行参数的统一。 . 检测和控制机电；
本项目智能系统工程楼宇自控系统的主要监控对象为：
- 制冷系统（预留网关接口）
- 通风系统
- 空调系统
- 给排水系统
- 电梯系统
- 柴油发电机系统
系统总体技术要求如下：
1）先进的分布式网络结构，可实现楼宇自控系统的实时集中监控和管理功能，既能满足国际标准，又能满足楼宇特点，设备相对分散。可实现分站之间以及分站与中心站之间的数据通信。
2）监控界面全中文，人机交互简洁明了，便于操作人员学习掌握，监控界面直观。
3) 需要采用具有技术性的灵活模块化现场控制器，并为不同楼层的现场设备配置相应的输入/输出模块，以保证系统的良好分布和未来的扩展。
4）系统高度开放，可通过网关与酒店内的各种系统进行集成监控。
2.系统架构
考虑到本项目机电设备数量多、建筑面积大、服务周期长，我们考虑为项目保留足够的技术先进性、开放性和升级能力，因此楼宇自控系统采用最先进的产品为基础关于开放协议。.
系统根据以下配置级别进行设计：
管理级网络 (MLN)
控制级网络 (CLN)
管理级网络
本项目楼宇自控系统中控室设置楼宇自控系统管理站，采用标准TCP/IP连接以太网局域网，管理站、现场控制器、以及第三方设备、相关子系统与上层IBMS系统之间的数据通信、资源共享和综合管理功能。数据库支持ODBC、SQL、OPC、DDE和网络API函数库。最高级别的系统报警可通过拨号系统直接接入电话网络，并可远程传输报警信息。数据库的分级管理和软件的模块化设计保证了数据访问的安全性。未经授权，您将无法访问系统中的任何数据。不同级别的授权只能访问不同级别的数据。
控制级网络
楼宇自控系统控制层设备通过MS/TP总线与网络控制器相连，实现与中心站的数据交换和通讯。该系统可以实现控制器之间的通信，即同层通信，便于系统参数的共享和不同控制器之间的联动控制。中央可以通过网络控制器将信息传输到任何指定的变电站。
在系统的两层结构中，管理层和控制层都具有同层资源共享功能（Peer to Peer）。当系统主机发生故障时，所有网络控制引擎仍保持通信和数据交换，如果网络控制引擎断开，控制网络中的所有现场控制器也可以保持点对点非主从模式。直接沟通。从而保证系统不间断可靠运行。
三、楼宇自控系统网络架构

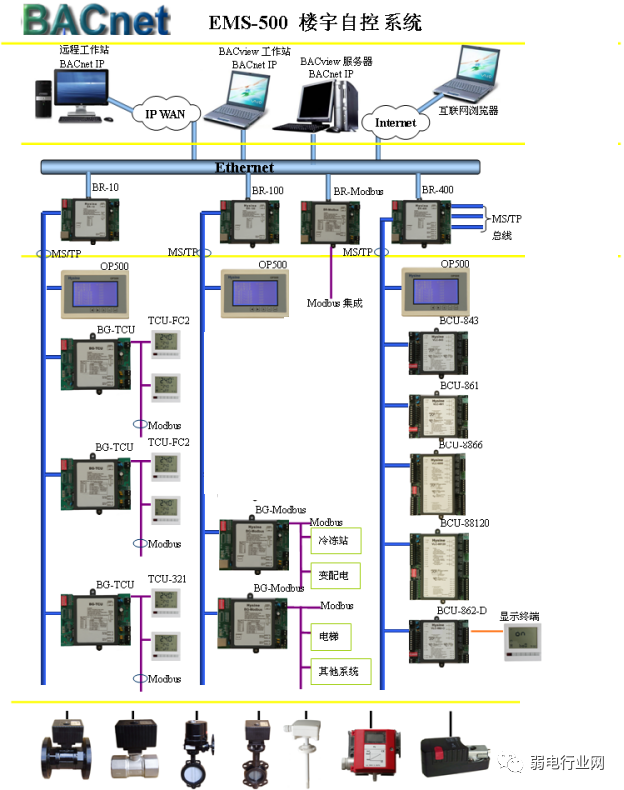

系统采用两层结构。高低园区管理层的中央工作站和网络控制器放置在一楼管控中心，群艺馆管理的中央工作站和网络控制器放置在安防监控室在二楼，图书馆的中央工作站和网络控制控制器放置在大楼一楼的消防安全控制室。中央管理工作站和网络控制器通过TCP/IP协议连接到设备网络。控制层设备放置在受控设备附近，DDC控制器通过RVSP电缆连接。总线协议用于连接，管理层和控制层通过网络控制器交换数据。系统网络架构图如下：
4. 系统功能 1.4.1 系统监控范围
根据项目业主提供的相关资料，在本计划中，对以下系统进行监控：
- 制冷系统（预留网关接口）
- 通风系统
- 空调系统
- 给排水系统
- 电梯系统
- 柴油发电机系统
1.冷源系统
一个。制冷系统设计控制模式设计：
本项目制冷系统的群控暂时不考虑，楼宇自控系统只为冷源系统预留网关。
2.空调系统
控制对象：电动控制阀、风机启停、变频、新风阀、回风阀。
检测内容：送回风温湿度、回风CO2、过滤器堵塞信号、风速、室内气压、风机启停、工作、故障及手动/自动状态。
控制方法：
空调机组送风风机设计为通过DDC远程现场控制手动启停。温度、湿度、风阀、水阀等控制回路与风机联锁，风机停止运转，联锁温湿度控制回路停止工作，水阀全闭，新风阀全闭；
季节控制：
冬季，当室内或送风温度（T）高于设定值时，通过PID控制关闭水阀，当室内或送风温度低于设定值时。夏季，当室内或送风温度（T）高于设定值时，大水阀的开度由PID控制，当室内或送风温度低于设定值时，小水阀关闭。设定值;
阻尼器控制：
调整新的/回流阀。冬夏两季，在保证满足空调空间新风量的前提下，尽量减少引入室外新风，达到充分节能的目的；在过渡季节，通过调节新风和回风阀门，充分利用室外新风，一方面可以延缓冷热水的使用，达到节能的目的，另一方面可以可以增加人们在空调区域的舒适度。相比。
变频：
控制器根据区域温度及其设定值，通过PI调节计算出所需一次风量，监测当前风速并计算风量，通过PI调节风阀，使当前一次风量满足所需风量风量（在最大和最小设定风量之间）。之间）。当区域温度在制热设定值和制冷设定值之间时，调节风阀使一次风保持在最小风量设定值；当区域温度高于制冷设定值时，调节风阀增加一次风量，最大增加到最大风量设定值；当区域温度低于加热设定值时，
排风（适用于带排风的空调机组）：排风阀、排风机与配电箱局部联锁，风机开启，排风机和排风阀工作，风机关闭，排风机并且排气门关闭。.
差压报警：当过滤器阻力增加到极限值时，报警器会自动提示更换或清洗过滤器。同时，在风机开启时，监测风机两端压差开关的开闭情况。该信号通过 DDC 控制器反映在中央控制中。在设备中，在中控室的工作站上进行提示和打印，并通知维护人员进行清理；
防冻报警：当温度低于5度时，报警，防止线圈结冰、开裂；
通过楼宇自控软件，累计测量机组运行时间，显示启动次数和运行时间，自动定时提醒设备的维护保养；
在工作站上以彩色图形显示、记录和打印各种参数、状态、报警、运行时间、趋势图、动态流程图，供物业管理人员日常维护使用。

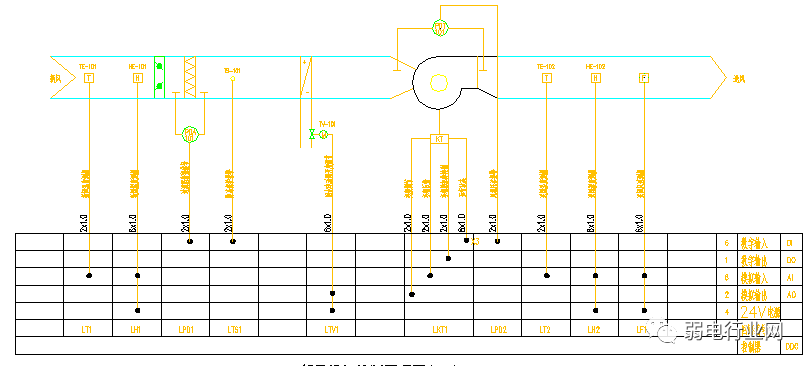

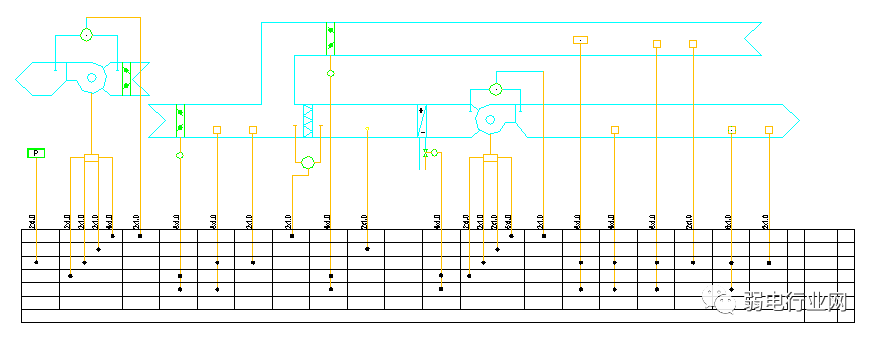

空调系统示意图
3、新风系统
新风机组的控制设计：
控制对象：电动控制阀、风机启停。
检测内容：新风温湿度、送风温湿度、风速、过滤器堵塞信号、风机启停、工作、故障及手动/自动状态。
控制方法：
风机由DDC远程现场控制手动启停。温度、气阀、水阀等控制回路与风机互锁。当风机停止运转时，联锁温湿度控制回路停止工作，水阀全关，新风阀全关；
季节性控制：冬季，当室内或送风温度（T）高于设定值时楼宇自控系统，通过PID控制关闭水阀，当室内或送风温度低于设定值时。夏季，当室内或送风温度（T）高于设定值时，大水阀的开度由PID控制，当室内或送风温度低于设定值时，小水阀关闭。设定值;
当过滤器阻力增加到极限值时，报警器会自动提示更换或清洗过滤器。该信号会通过DDC控制器反映在中控器中，并在中控室工作站上进行提示和打印，并通知维护人员进行清理；
温度低于5度时报警，防止线圈冻裂；
通过楼宇自控软件，累计测量机组运行时间，显示启动次数和运行时间，自动定时提醒设备的维护保养；
在工作站上以彩色图形显示、记录和打印各种参数、状态、报警、运行时间、趋势图、动态流程图，供物业管理人员日常维护使用。

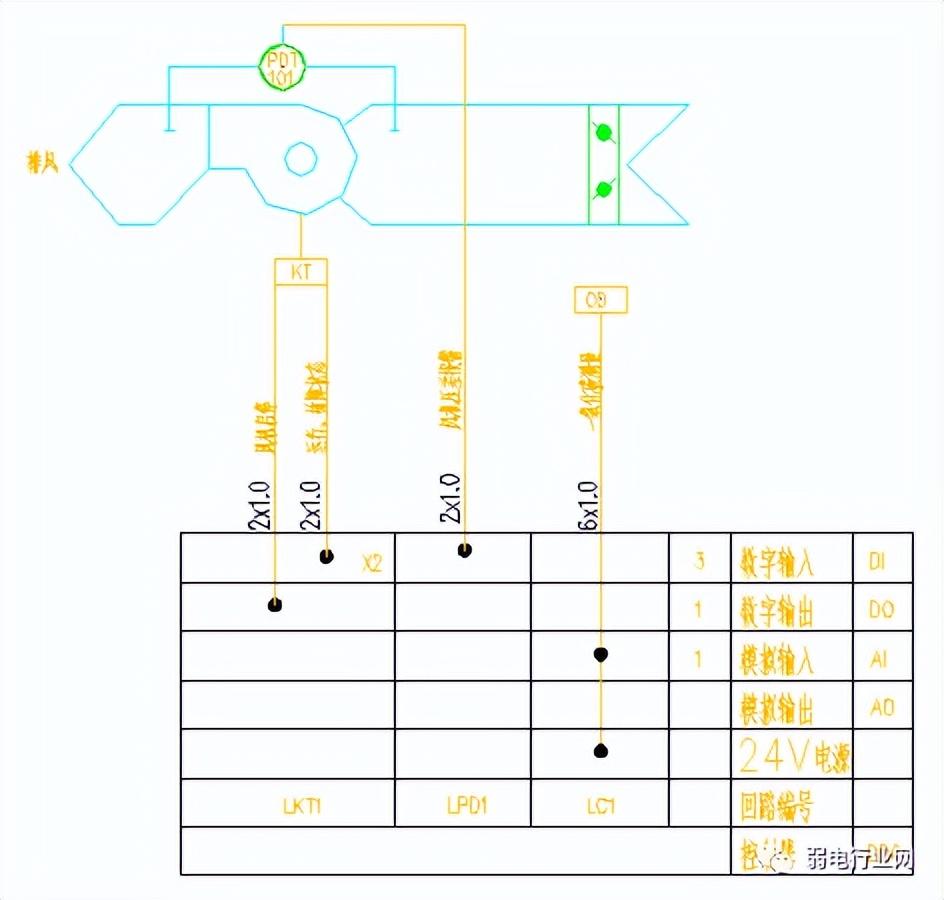

4、送风和排风系统
风机的启停由前置时间程序控制；
风机运行状态、手动自动状态、故障状态监测；

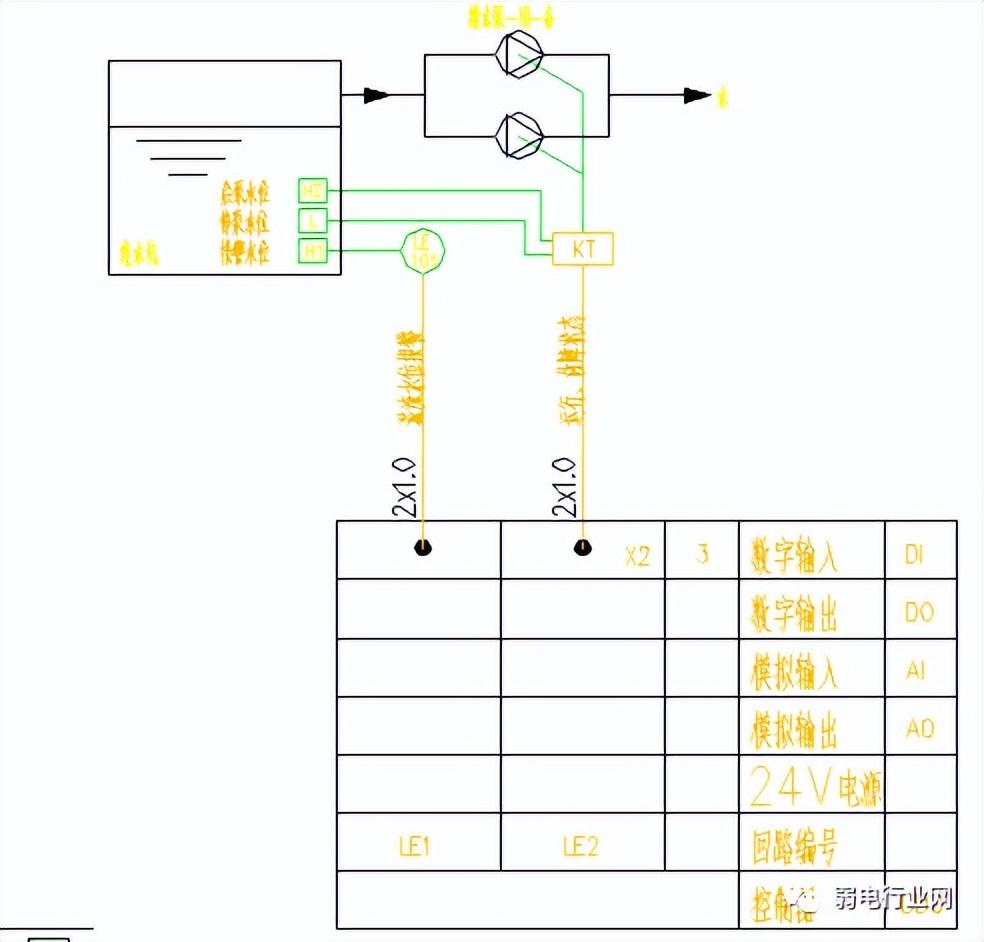

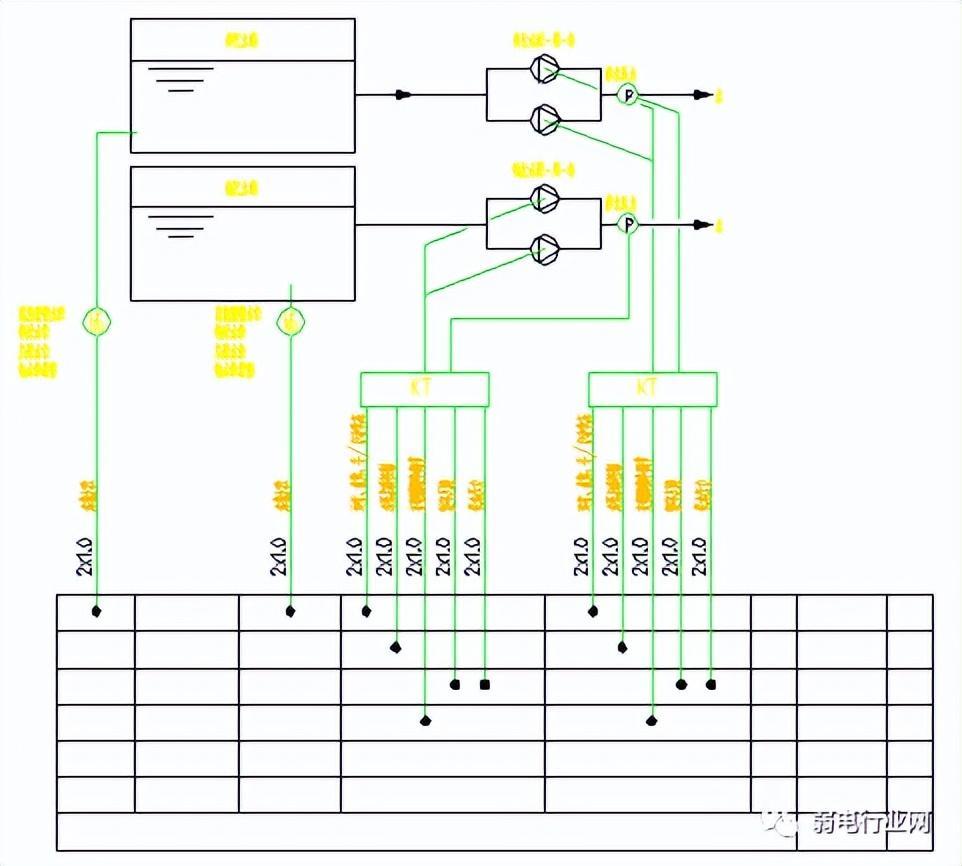

5、给排水系统
供水系统具有以下功能：
1 自动检测生活水箱超高、超低水位状态，并在楼控管理主机上报警。
2 自动检测给水泵运行状态及故障报警
3 根据给水主管道的压力，自动启停水泵并调整频率，使管道压力保持在设定值。
4 根据水箱水位自动启停补给泵。
B排污系统具有以下功能：
1 自动检测污水池的超限液位状态。
2 自动检测污水泵的运行状态和故障报警。
3 可通过中央管理工作站进行监控报警，并通知楼控管理人员到现场排查故障。
6.电梯系统
监控电梯运行状态、故障报警、升降状态和电梯紧急报警状态。
7.柴油发电机系统
系统监控柴油发电机的以下几点：
发电机油温、油压、发电频率、启动蓄电池电压、油箱油位。
监控燃油泵运行状态，故障报警，并根据液位设定自动启停燃油泵补充燃油。
8、供配电及电梯设备监控
供配电和电梯设备的监控主要是对设备进行监控，而不是参与对设备的控制。电梯可进行上下班管理，如上班，可全开，下班或夜间部分电梯可关闭，省电节能。延长设备寿命。由于业主计划使用带有通信接口的自动配电和电梯设备，系统采用第三方接口软件与设备进行通信、数据采集和管理。
四、管理功能的实现
楼宇自控系统主要实现以下功能：
1.实时控制
主要用于实时性强，不能手动控制的设备，可以实现对系统的最佳控制，使其工作在最佳工作状态。如空调系统温度/湿度控制、焓值控制、差压旁路等。
2.逻辑控制
主要用于非实时、可人工控制但工作量大的设备，实现设备的自动优化管理，避免人工操作失误。如：空调/照明/通风系统的定时开关，冷冻站设备的顺序启动等。其特点是：手动控制但工作量大，可自动进行自动控制，输入输出一般为数字式（DI/做）。
3.状态监控
主要用于监控各种设备的运行状态，以便及时了解设备的故障状态，方便维修。如：空调、风扇、照明开/关、过滤器状态等。其特点是：人员可以通过检查了解其状态，但工作量大。所有都是数字输入 (DI)。
4.统计
主要用于采集和记录各种设备运行参数。归档和生成各种数据库。报告等，提供给决策者作为管理、维护和决策的依据。如：设备运行次数、运行时间、用电量统计等。
5.时间进度控制
大多数空调和新风机根据其控制区域的运行要求和特点，都有启动和停止的时间要求。此类设备可以通过程序预设起停时间表，按照设定的起停时间启动。停机设备，包括每天、周末和特殊节假日等不同的运行时间计划。
6.PID算法模块
PID算法模块主要完成模拟执行设备的开度调节，如水阀、差压平衡阀等。算法的人工干预可以通过给定值SP、比例带PB等参数进行、积分时间 TI 和控制死区。该算法的控制对象是每台空调的水阀和冷热站的差压旁通阀。由于差压旁通阀是冷热站联合调节的对象，PID算法的终止和设备的停机与其他设备不同。当冷却站和加热站不运行时停止。
7.位控制模块
位置调节是一种ON/OFF控制，主要用于开关阀，用于被控对象的控制精度较低的场合。位控制主要受两个进程的状态控制。位置控制的对象是各个水箱的水位调节，它们的控制由高水位报警和低水位报警来确定控制动作，它们的控制动作不依赖于运行状态任何系统。
8.负载控制
在制热制冷模式下，根据建筑物的整体负荷，控制输入热交换器和制冷机的数量，以达到节能降耗的目的，称为负荷控制。负载计算是定期进行的，并且在新启动或停止的设备稳定 30 分钟后进行。
9.密码学
系统提供5级密码保护。不同级别允许不同权限的操作，以提高系统的安全性，为构建和管理系统提供全面的保护功能，使操作员能够到达操作站和网络终端（NT）。在操作员站中，密码具有以下功能：
10.报警管理
当发生严重警报情况时，工作站会立即通知操作员。操作人员在确认报警时有两种选择，一种是将报警记录放入提醒文件中（再次提醒操作人员，报警状态依然存在）；另一种是将其放入跟踪文件中（跟踪报警报告和纠正情况）。这可以防止警报状态被完全遗忘的危险。非紧急警报存储在工作站上，操作员可以轻松处理。
11. 趋势分析
通过表格或图形趋势图，用户可以检查来自集成数据库的任何数据源组合。图形显示可以是单一的或堆叠的，具有可选择的显示特性。此外，操作者可以快速获取详细的趋势源焦点窗口信息，并放大任何图形显示进行精确分析。
