★ 目前配电室大多依靠人工值班，配电柜内的各类仪表仍为传统机械式，仪表数据无法采集； 雨季电缆沟易被淹，运行管理难度加大，严重影响配电室。 操作楼宇自控变配电监测，降低了电源的可靠性
★ 本案例旨在加强对配电系统的监控管理，确保其正常运行。 提供以下选项供参考：
☞ 解决方案基于当前应用的物联网、大数据分析等技术，能够及时、智能、全面地实现配电监控数据的深度应用。以HS-6008网关为核心，是一个支持大规模配电数据采集、监控、汇总、预警、报警的云计算平台
☞ 同时，及时掌握企业内的能源消耗、用途分配、能耗预警，协助管理者制定合理的节能措施，对节能效果进行长期稳定的分析
☞ 按事件先后顺序记录，快速分析故障，定位和排除问题，实现无人值守或少值守工作模式，为用户节省大量人力成本和运维成本，提高整个电力的安全可靠性分发系统。 工作效率，实现配电智能监控、能效智能管理全方位、一体化、智能化服务
☞ HS-6008物联网智能网关可以持续采集电气设备的数据，并将数据持续发送至监控主机或云平台，确保管理层为节能和生产计划提供实时数据源。 工业物联网智能网关简介如下：
1、HS-6008网关采用双核处理器，最高运行速度1GHz； 支持2个10/100/1000M自适应以太网口； 16个RS485串行通讯接口； 4路溶解氧； 4路DI； 大容量SD存储； RTC时间同步等，网关提供强大的计算能力和灵活多样的通信方式
2、HS-6008网关通信协议栈丰富，支持上百种通信协议，涵盖工业、电力、石油、楼宇、智能制造、新能源等领域，如：、-1997/2007、CDT、- 5-101, , -5-104, , OPC, MQTT等协议
3、HS-6008网关支持：逻辑表达式边缘计算、不同协议的多个主站同时访问、断线缓存、数据库读写等。
概括：
随着经济社会的发展，配电室数量不断增加，配电范围越来越广，运行环境复杂多样。 单纯依靠人力对配电室进行巡检，不仅增加了巡检人员的工作量，而且不能及时发现其潜力。 各类故障（如设备发热、绝缘故障、机械故障、sf6气体泄漏等），研究配电室智能监控系统以提高配电室运行管理水平迫在眉睫.
关键词：配电室智能环境监测系统，臭氧和SF6监测，照明控制，空调控制
概述
配电房智能监控系统实现对主要电气设备、关键设施和室内外环境的视频监控，对采集到的相关数据进行记录和处理，通过数据分析及时将告警和状态变化通知配网巡检人员。 同时可实现操作人员对辅助设备的远程控制和管理。 根据这些功能需求，设计了配电室智能监控系统。 系统主要由门禁系统、视频监控系统、环境监控系统、风机控制系统、照明控制系统、臭氧和SF6监测系统、无线电缆测温系统、局部放电监测等组成。 系统和其他子系统。
业务构成：
配电房监控系统业务构成

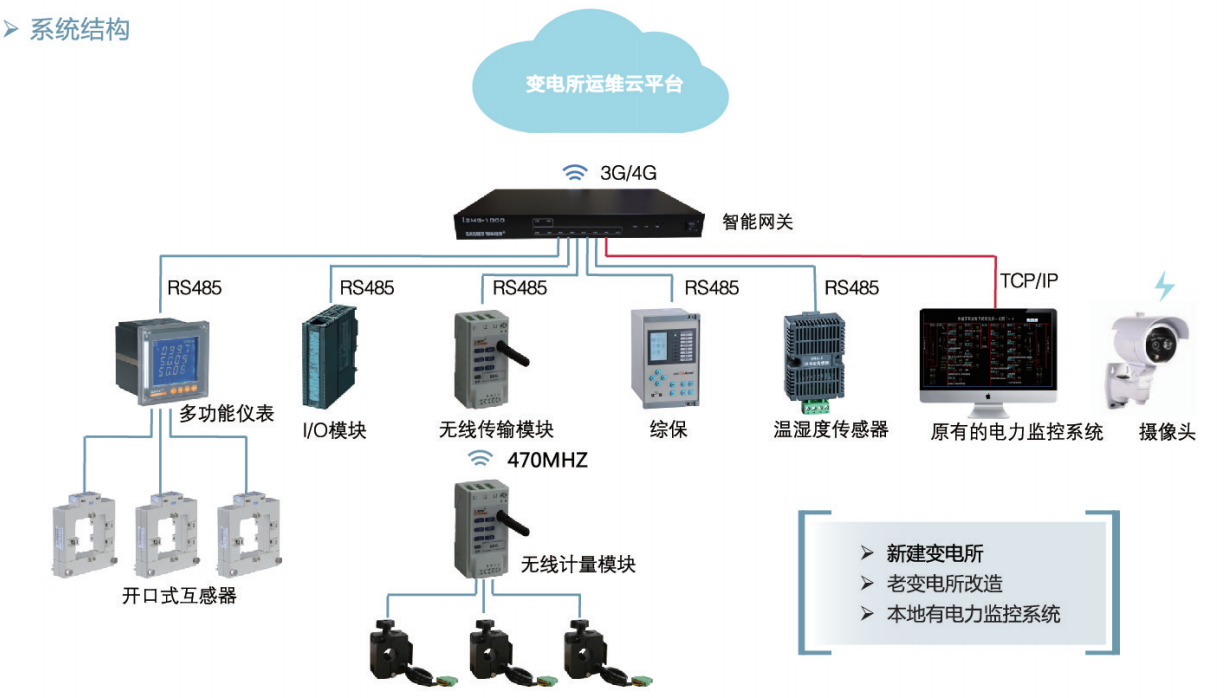

系统架构和组成
根据《配电室管理制度》、《配电室操作规程》、《用电安全生产规程》和《视频安防监控系统技术要求》等规范标准和要求，结合电科实际应用案例恒泰，系统采用分布式、模块化架构，将智能配电室环境监控系统分为站端系统、软件平台和移动客户端应用三部分。
配电房监控系统架构
1）配电室[站侧系统]：包括部署在配电室低压侧和配电室的环境和设备信息采集设备。 通过连接各种类型的物联网环境和设备监控传感器、视频监控设备等。
站端设备以HT500系列配电房监控装置为核心，可接入开关柜、环网柜、变压器传感器或智能设备、温湿度等环境传感器、在线红外母线温度传感器、电缆无线测温设备，SF6和O2传感器，H2S传感器和O3传感器。 防辐射/红外线等安防设备、消防主机设备、单向门禁、8-24路照明/空调及风机控制等功能。 还可以扩展实现图像抓拍、SF6泄漏报警、火灾报警等功能。
2）云端【软件平台】：主要是配电室的供配电和设备监控管理平台，负责对整个物联网系统获取的实时数据进行监控、管理和分析。感知层； 实现配电室设备状态监控、环境实时监控、安防监控、火灾消防等信息检测与控制的一整套应用和数据管理平台。
3）客户端应用：指智能手机、电脑、PC等，可以及时获取系统内设备的实时运行数据和故障报警信息。
节目亮点
1）视频监控：通过平台接入智能配电站内的视频，实现站内设备及状态视频监控的可视化展示。
视频监控
2）轨道机器人智能巡检：智能轨道巡检机器人可沿轨道精确定位检测点，通过配备的传感器采集设备参数和环境信息，实现开关柜红外测温、局部放电检测、柜体表面及信号状态等。保护装置自动识别指示等，自动识别读取继电保护室保护屏柜压板状态、空气开关位置、装置信号灯指示及数显仪表。
配电室机器人巡检
3）环境监测：实时采集智能配电站内环境温湿度监测、灯光、风机、烟雾、异味、SF6等数据，实现电力环境监测可视化展示，联动反凝露通过温湿度监控、报警联动、风机联动、消防联动等，自动调节现场环境，确保环境良好。
4）门禁管理：通过网络将独立运营的配电室的门禁控制集成到一个统一的平台，实现开关门和人员进出记录的查询，为具有管理员权限的用户远程开门.
访问控制
5）入侵报警：通过球机智能分析和红外光束技术，保护室内配电室免受外力破坏和非法入侵报警。
入侵警报
6）地图监控：环境、视频、通风、照明、安全防范、消防、一次设备辅助监控等所有监控量都通过站点地图在监控系统主界面上显示和控制。
地图监控
配电室智能监控系统设计
(1)门禁系统。 安防系统涉及开关站闸门改造。 改造后的大门采用统一防盗门楼宇自控变配电监测，配备新型智能锁。 智能锁辅以门禁技术，可以防止未获得访问权限的人打开开关站的大门，同时可以记录所有进出细节，实现出入口安全管理。
(2)视频监控系统。 视频监控系统负责对全站周边环境和站内设备运行情况进行全天候视频监控，满足运行管理的要求。 一般配备高清可旋转摄像头。
(3)温湿度监控系统。 电气设备的运行对环境的温度和湿度有严格的要求。 由于温度过高或过低引起的元器件失效或环境湿度过高引起的漏电事故，及时检测开关站内温湿度的变化，对预测开关站的发生和发展具有重要意义。故障提前。 通过在开关场关键部位安装温湿度传感器，实时监测内部温湿度。
(4)风机控制系统。 为保证设备在高温高湿天气环境下的正常运行，在开关站内安装排风扇，加强空气对流。 同时设置定时控制和远程启动功能，结合温湿度监控，实现对开关站温湿度的精确控制。
(5)防洪系统。 当连续降雨或排水不畅时，开关站内的电缆沟内可能会积水，造成安全隐患。 在电缆沟内安装水位监测装置及抽水系统，可有效解决电缆沟积水问题，确保电缆运行环境的安全。
(6)臭氧和SF6监测系统。 目前，开关站中的开关柜一般采用SF6作为绝缘介质。 如果发生SF6泄漏，将影响开关柜的绝缘性能，并可能引起重大设备事故。 通过在开关站安装氧气和SF6监测探头，定期向系统发送相关数据，将极大地保证开关柜运行的安全性和可靠性。
综上所述
配电室智能环境监控系统的开发与应用是根据智能配电网建设要求和配电室运行管理的实际需要而推出的新课题。 目前，供电公司已按照配电室统一建设标准要求开展了配电室试点建设，取得了良好的效果。 下一步将利用前期工作积累的经验，对重要负荷配电室进行全面智能化监控改造，减轻一线班组成员的工作压力。 相信智能监控系统在配电室的推广应用，将进一步提高配电室的安全和风险防范能力，同时提高配电网的智能化水平。
