配合日益流行的多功能电力监控仪表，时代金融中心对传统的远程抄表系统进行了重新设计。 系统稳定可靠，数据更新及时。 界面简单，使用方便。

随着智能电表和多功能电表在工业和民用领域的推广应用，智能化的概念越来越深入到电力系统变配电的各个领域。 最初用于高压输变电系统的电力自动监测。 也开始在低压配电系统中得到广泛应用。

为提高上海陆家嘴时代金融中心远传抄表系统的可靠性，我们配合大楼配电系统中的多功能电力监控仪表，对原有设计中的传统远传抄表系统进行了重新设计. 多年来，系统稳定可靠，数据更新及时。 界面简洁，使用方便，深受用户好评。

介绍

上海时代金融中心远程抄表系统采用分布式结构，对标准办公楼层的电能表进行实时监控并定时记录（1次/小时）。

每个标准楼层的强电配电柜内装有8个功率表（编号X1-X8），每个功率表提供一个RS485接口，每个表分配一个独立的地址，将几个楼层的表连接成一个RS485网络，并且最后汇聚到中央控制室，通过转换器转换成综合计算机的RS232口进行远程抄表。

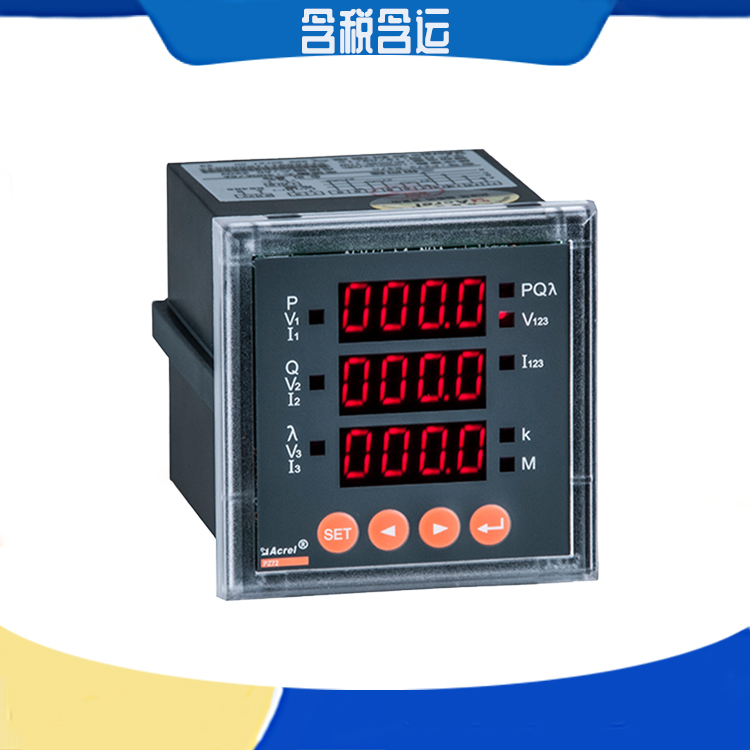

采用的“多功能电力监测仪”的性能特点：

网络结构如图1所示。

图1

系统示意图如图2所示。

图 2

楼层仪表接线说明如下： 由于多个标准楼层包含200多台仪表，因此将几个楼层的仪表串联起来组成RS485网络，汇聚到中控室。 线路及对应楼层见表1。

表格1

由于相邻多个楼层的仪表配置了不同且唯一的地址，多个RS485网络连接到一个RS485/RS232端口，“综合系统”计算机对应的端口为：

系统软件操作界面

大楼专门开发了一套IBMS软件，用于各种弱电系统的集中监控，远程抄表系统是“时代金融中心IBMS系统”的子系统。 在一体化计算机主界面，选择“抄表数据”按钮，打开实时抄表信息界面，如图3所示，该界面显示所有远传电能计量仪表的当前状态和测量参数，包括：表号、通讯状态、电能值、A相电压、B相电压、C相电压、A相电流、B相电流、C相电流。

图 3

其中，“仪表状态”栏显示3种状态：正常、通讯故障、缺相告警。 界面上的数据会自动刷新。 如果您需要尽快显示最新的仪器信息楼宇自控系统电路图，可以点击“数据刷新”按钮刷新最新的数据。 通过界面上的“查询数据”按钮（见图4），可以查询每小时记录一次的历史数据，查询结果可以浏览或导出为文件，作为电能计算的数据。租户的电费。

图 4

查询结果如图 5 所示。

图 5

当系统出现通讯故障或物品丢失时，集成系统会显示告警信息。 通过查看告警信息，打开对应连接的动态界面（见图6），可以查看当前各仪表的故障状态。

图 6

选择某个“警报消息”时，单击右键按钮以显示“快捷菜单”，然后选择“屏幕交换”功能以直接打开图形接口（见图7）。

图 7

图形界面显示楼层（标称）、设备号、通讯、遗失物品等信息，如图8所示。

通信状态：“绿色”表示“正常”，“灰色”表示“通信失败”； 缺少物品：显示“正常”/“报警”文字信息；

图 8

系统调试中发现的问题及解决方法

系统施工前，我们认真核对了设计图纸，并带领施工人员熟悉了现场环境。 由于仪器本身支持485总线，可以实现网络数据传输，省去了数据采集和中继设备，大大简化了传输网络。 我们对布线材料也提出了严格的要求（全部使用24AWG），以免在以后的使用中出现不必要的麻烦，所以施工过程非常顺利。

在调试过程中，主要有两个问题。 问题现象及解决方法如下：

⑴ 部分路段经常出现“通讯故障”告警

在系统联调和试用阶段，集成机经常出现“通讯失败”告警。 排除接线不良、信号衰减等问题后，仍未彻底解决。 据分析，由于485总线是半双工的，接收和发送并不是同时进行的。 从发送完成到接收状态，主机和点表之间的切换有一定的延时。 接收到每一帧后的延时设置可能不合理； 另外，由于建筑物高度超过200米，公交车的长度很长，可能会有比较大的反射信号或干扰信号。

经过多次调整编程和通讯速率，基本解决了问题。

（2）部分电表记录的数据与实际用电量（与上级电能表数据相比）存在明显差距，且差距日益扩大

解决这个问题花了很长时间，检查电表的计量精度，检查连接线（包括远传抄表接线和电表接线），重新设置电表（特别是CT和PT变比设置）等。 ，最后发现问题其实发生在低压开关柜的一个CT接线错误上。

综上所述

系统建成以来，整个大楼的远程抄表系统工作非常稳定可靠。 除了网络布线质量好外，系统采用大功率UPS电源，质量可靠、读数准确的多功能电力监控仪表，也为系统的正常运行提供了必要的保障。 抄表系统的便利性也得到了物业管理人员和租户的认可，并根据需要增加了很多抄表点。

随着各种多功能监控仪表在民用建筑中的推广应用，大量复杂的能源计量和收费工作将逐渐被智能化、网络化的抄表系统所取代。 各系统之间的协同、融合、协同，建筑智能正逐步从概念走向现实。

（本文选自《电气技术》，原题为《上海时代金融中心远程抄表系统》，作者陈刚。）
