四、系统组成

CtrlWorks机房管理系统由硬件系统和软件系统组成，硬件系统包括监控主机、采控模块、监测模块以及计算机网络。

◣软件系统分为前端采集程序和监控中心程序，前端采集程序的主要功能为：

1)采集设备和环境的有关参数（运行状态、工作参数、报警信息等），并将这些参数传递给监控中心程序；

2)对采集的参数进行判断分析，如果超出正常范围，即产生报警事件，并将报警事件传递给监控中心程序；

3)记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段；

4)报警事件触发系统设置的联动控制，启停有关设备或引发相关的操作；

5)接收并执行控制中心软件下达的远程控制命令。

6)设置监控设备有关通信及运行参数。

◣监控中心程序为组态软件，主要功能为：

1)接收前端采集程序监测到的设备和环境的有关参数（运行状态、工作参数、报警信息等），并通过人机界面直观动态实时地显示给用户；

2)接收前端采集程序发送的报警事件，在界面上以警示的方式告知用户，同时将报警的具体内容以语音、电话、手机、短信等方式发布给有关管理人员；

3)记录采集的数据和发生的报警事件，并提供查询、分析、报表等手段。

4)发送控制命令给前端采集程序，控制有关设备的启停或相关操作；

5)提供远程监控管理功能。

◣高度集成联动功能

系统在同一平台上可将动力环境、门禁、视频监控、IT网管等整体集成，远程访问界面应与监控主机完全一致，以提高系统可靠性、可管理性、易用性、安全性。

可实现多种监控系统联动功能，具备跨系统联动，通过软件平台独有的策略模块间的连线关联即可实现不同子系统间的联动控制，如红外入侵、消防、门禁、摄像机录像等综合联动。

◣稳定可靠性

监控系统采用技术成熟的设备和软件，具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作；系统具有容错能力，不会用户误操作等原因使系统出错、退出或死机。

全部硬件采用国际著名的工控设备，可靠性高，能24*365不间断运行，平均无故障时间大于30万小时。

在排除硬件及监控设备故障时，系统误报率小于0.1%。

◣兼容及可扩充性

支持各种厂家的智能设备，支持所有提供开放协议（如RS-232/422/485、Lonworks、SNMP等协议）接口的设备。

监控系统的设计符合国际工业监控开放式设计标准，模块化结构设计，国际标准接口，便于扩展各种监控内容，方便日后维护管理。

◣安全性

严格的密码管理，多级权限管理，确保系统运行安全。系统提供完善的操作管理功能，口令验证及权限验证。系统应具有防止非法入侵、攻击及病毒侵扰的功能。

操作管理分权限管理。支持用户管理和组管理。每个用户组可以设定组成员特定的权限，包括允许查看的内容、允许控制的设备等。

所有操作有详细记录，包括操作人员工号、被操作设备名称、操作内容、操作时间等；每个远程用户的登录，其登录时间、主机IP及用户名均应完整记录，其所进行的操作：修改系统配置、控制设备运行等，也完整记录，存入历史数据库。系统管理员可以随时检查每个用户所作的操作。

五、监控内容：

1.UPS监控

UPS内部部件发生故障或运行状态欠佳随时存在，而这些可能发生的故障凭肉眼是无法监测到的，只有通过UPS本身的内部侦测系统检测其运行状态和参数，我们通过UPS厂家提供的串口通讯协议及通讯接口对UPS进行全面系统的监测与诊断。UPS一旦出现报警，将自动切换到相应UPS监控子系统的运行画面，越限参数变色显示报警，自动弹出报警画面，通过多媒体语音、电话、短信等方式报警，同时有相应的处理提示。对于重要的参数，系统自动记录数据表格和曲线，并可显示查询选定具体时间段的参数值，自动统计该时间短参数的最大值，最小值，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

• 监测参数:

电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；

电流：输入电流，旁路电流，输出电流，逆变器电流；

频率：输入频率，旁路频率，输出频率，逆变器频率；

功率：各相有功功率，标称功率，功率因素；

电池：电池电压，电池备份时间，负载率，电池温度。

• 监测状态：整流器、逆变器、充电器、电池、自动旁路的运行状态。

• 监测报警：输入电压、频率越限报警；输出电压越限报警；整流器电压越限报警；过载报警；电池电压低报警；电池后备时间超低报警；电池温度超高报警；逆变器关闭报警；自动旁路开报警；整流器、逆变器、充电器、电池、自动旁路故障报警。

2.蓄电池组监控

蓄电池是备用电源系统最重要的组成部分，起着储备电能，应付电网异常等特殊情况下维持系统正常运转的关键作用，是高可靠电能保障领域的最后一道防线，也是系统中最不确定、最容易被人忽视的部分。

本项目通过专业蓄电池检测仪、表面温度传感器、霍尔电流变送器等，精确测量电池电压、电池温度、充放电电流等各项参数，运用CtrlWorks系统对电池组进行实时监测，提高了UPS 电源中蓄电池监测管理手段和水平， 降低或杜绝蓄电池事故发生率，提高UPS 电源安全运行的可靠性，无疑对于用户具有很高的价值。

3.门禁管理系统

根据机房的设计要求，在操作间、机房区进出入口，安装门禁系统进行管理。机房区域主要出入口设置门禁点位，安装门禁系统，采用指纹/密码/刷卡+出门按钮方式。门禁系统包括：门禁控制器/指纹机安装于门外/读卡机、电锁、专用电源、开门按钮等设备和联网通讯、管理设备。门禁系统可为不同的管理人员，在不同的出入口、不同的时段设定不同的进出权限；监测门的开关状态；记录进出的时间、门区及人员，分类查询进出门统计资料和报警资料，为事后分析提供依据。当设置了开门报警时，门一旦被开启，监控系统自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。

本机房门禁系统与环境监控进行无缝集成，人员录入、权限设置、门禁资料传输等各种门禁功能都在环境监控软件中统一完成，无需外挂门禁软件。在环境监控系统平台界面中实时显示人员进出记录资料，动态显示门的开关状态，并可远程控制门的开启，并与消防联动。

4.消防报警监控

在已经安装了火灾预警系统的机房，就可以通过采集模块采集此预警系统的信号集成到集中监控系统中。统一监控、统一呈现、并对应的产生相关联动操作。

实现方式：通过检测火灾自动报警控制器或加装烟感、温感提供的干接点信号，实时检测机房内火警信号，信号经八路控制器模块采集后送至主机，当有火警发生，监视系统会自动弹出报警信号，并采取控制措施如关掉空调，切断市电等。

5.温湿度监控

我们选用RS485总线式一体化温湿度传感器，检测到的温湿度值在本地直接转换成数字信号，最大限度地保证了温湿度检测的准确性。

监控系统以直观的画面实时显示温湿度数据和变化曲线，可以根据需要人工设定温湿度报警的阈值（高限值和低限值），一旦温湿度达到相应的阈值就会进行越限报警。

6.普通空调监控

普通空调模式监控：可通过空调远程遥控采集器，采集空调的运行状态，远程设置空调温度值、运行状态，通过控制模块实现对空调的启/停控制，即能够实现空调断电重启功能，并实现对空调的远程开机/关机。

常见普通空调监控内容有：

状态参数：运行温度、运行状态。

控制设置：远程开空调、远程关空调、远程设定温度、远程设定制冷/制热/除湿状态。

7.精密空调监控

通过空调厂家提供的智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等） 的运行状态与参数，并可远程设置修改空调设置参数（温度、湿度等），远程控制空调的开关机等功能。空调一旦出现报警，越限参数变色显示报警，自动弹出报警画面，通过多媒体语音、电话、短信等方式报警，同时有相应的处理提示。对于重要的参数，系统自动记录数据表格和曲线，并可显示查询选定具体时间段的参数值，自动统计该时间断参数的最大值，最小值。管理员可通过曲线记录直观地看到空调机组的运行品质。空调机组即使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对严重的故障，可按用户要求加设电话语音、短信等报警。

常见精密空调监测内容如下：

• 监测参数: 送风温度、湿度；回风温度、湿度；房间温度、湿度；压缩机运行时间；风机运行时间。

• 监视状态包括：压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器的运行状态、漏水监测状态。

• 控制包括：远程开空调、远程关空调、联动开空调、联动关空调；远程设定工作温度、湿度。

• 报警主要包括：送风温度、湿度越限报警；回风温度、湿度越限报警；压缩机高压报警；压缩机低压报警；漏水报警；压缩机、风机、冷凝器、加湿器、去湿器、加热器、传感器、控制器故障报警；

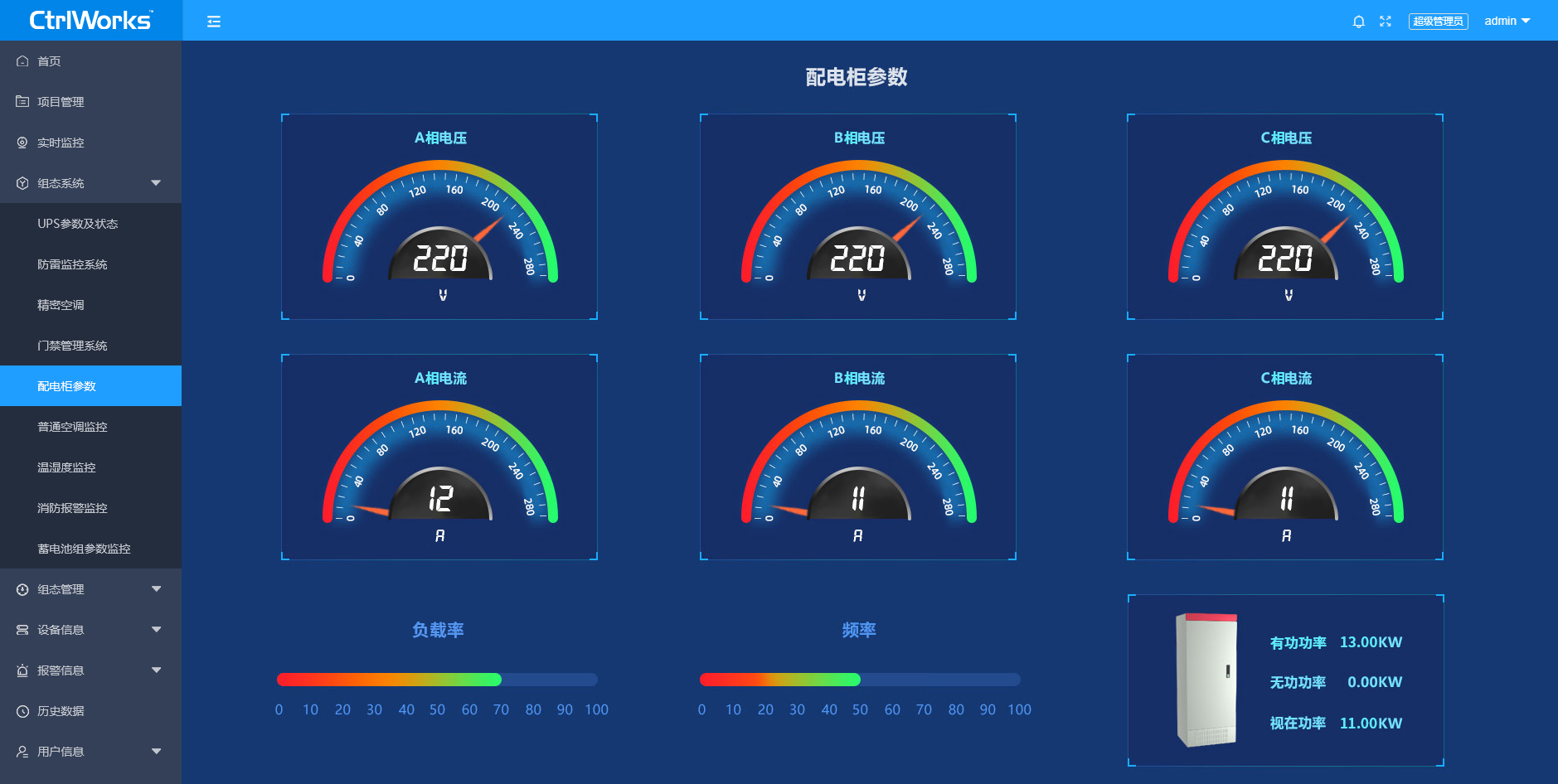

8.市配电参数监控

采用电量检测仪检测机房区的市电进线柜的供电情况。系统实时显示各参数，并能以表格及曲线的方式进行记录查看，系统管理员和操作员可以通过历史数据表格及曲线图查看历史每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值等。通过分析有关参数的历史曲线，管理员能清楚地知道供电电源的质量是否可靠完好，为合理地管理机房电源提供科学的依据，同时可实现用电量计费功能。当供电电断电、异常或任一参数超出设定的高（低）限值时，系统会弹出报警画面，通过多媒体语音、电话、短信等方式报警。

监测参数：相电压；线电压；三相电流；频率；有功功率；无功功率；视在功率；功率因数；有功电度；无功电度。

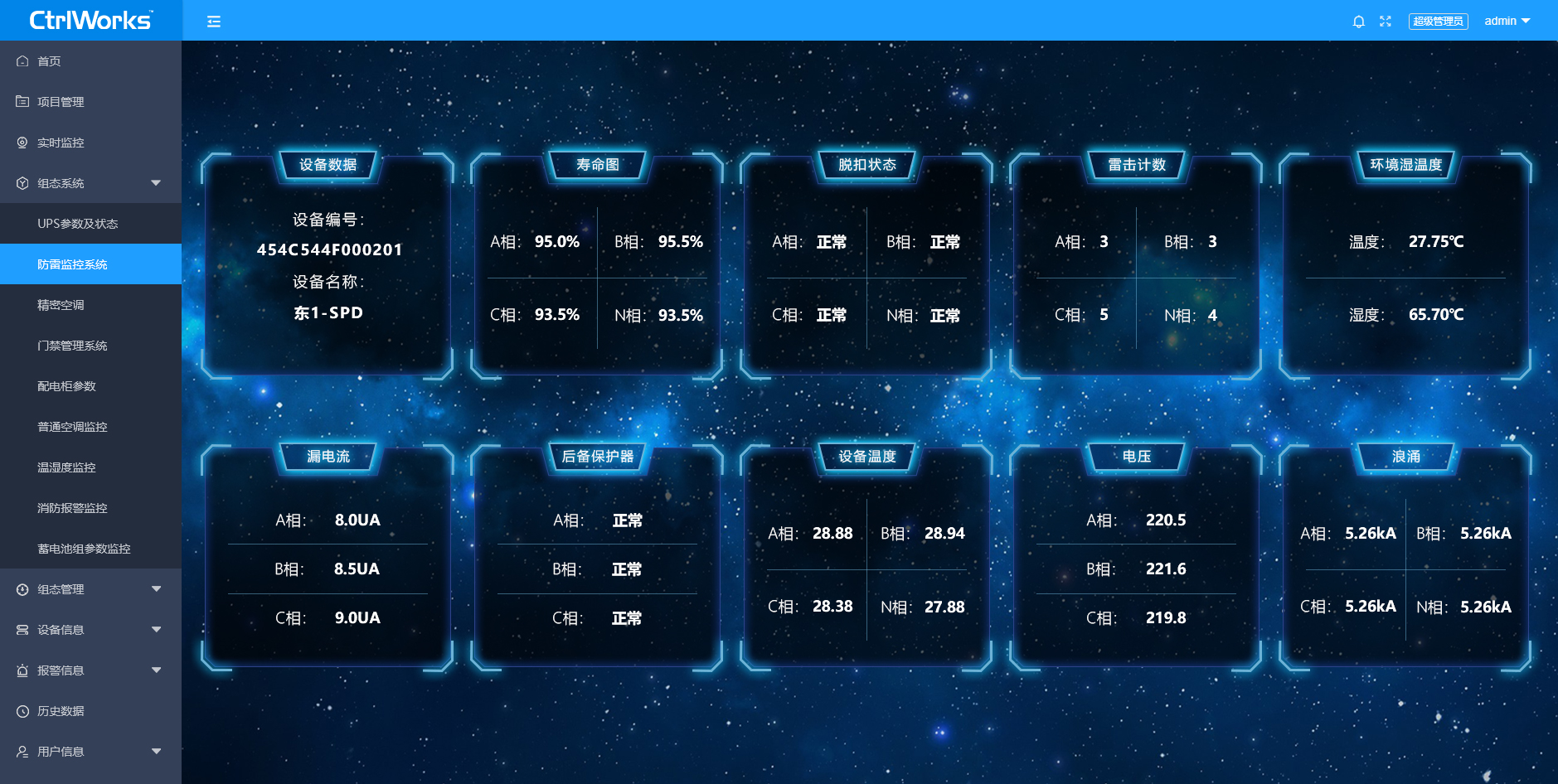

9.电源防雷器监控

防雷检测报警系统是通过相关的传感器和辅助线材将机房内的电源智能防雷设备接入监控系统，实时对电源智能防雷设备的性能、工作情况进行监控，若防雷设备损坏或处于未工作状态，确保系统能在第一时间通过设定的方式报警。

10.红外入侵监控

无人值守的机房和重要区间，为防止未经授权的人员非法破坏后入，在出入口安装双鉴红外探测器，也可玻璃窗/玻璃墙附近安装玻璃破碎探测器。在布控时段内当有人员进入，监控系统采集到报警信号，会自动弹出报警画面，通过多媒体语音、电话、短信等方式报警。

六、软件功能特点

    ◣简单直观的操作

CtrlWorks机房管理系统基于实时多任务WINDOWS操作系统，全中文操作及编辑系统，简单易学易用。支持电子地图。在图形用户界面环境中，以控件组态的方式构造监控系统。各监控子系统以直观简洁的树形菜单体现，直观易懂，人性化设计。自动弹出报警界面并文字提示报警信息。

◣全面的报警功能

具有电话语音报警、短信报警、声光报警、界面报警等方式；用户可自定义报警级别及图形、颜色、声音、电话等报警方式，同一事件可设置一种或多种报警方式。

系统具有排班分组报警管理功能，可根据值班状况选择报警发送对象，非值班时间将不收到报警。当发生报警事件时，报警可以根据重要级别将同时发生的报警排序处理；当发生报警事件时，采用相应的报警方式。

对各种设备的报警及专家处理提示均可采用语音系统。一旦有事件发生，系统会轮流拨打所设置的号码（手机、电话），采用语音通知，并且可要求接听者输入密码，直到有人确认接收到报警信息为止。

可区分报警级别，报警事件发生时，系统按事件级别排队报警并作事件记载，不会发生漏报及信息丢失。

系统具有对本身硬件故障、各监控级间的通信故障、软件运行故障自诊断功能，并给出告警提示。系统对机房各系统提供的监控数据进行实时报警记录、保存和事后分析。

◣丰富的数据管理

支持数据记录日报、月报、季报、年报、数据分析报表、曲线报表、巡检值班报表、考勤报表、自定义报表等，所有报表的配置和生成都必须在监控系统程序界面中完成，无需外挂程序和使用其他界面，并提供友好、简洁的界面供机房管理员进行自定义更改。
