孟阳

上海嘉定安科瑞电气有限公司

【摘要】目前，地下污水处理厂以其占地面积小、对周围环境影响小等特点越来越受到人们的关注。 本文针对地下污水处理厂的实际情况，结合智能照明控制系统的特点，确定该系统在地下污水处理厂设计中的必要性，并据此合理配置智能照明控制系统。地下污水处理厂的设计特点。 同时可以积累经验，总结节能效果和应用特点，在其他地下污水处理厂推广应用。

【关键词】 智能照明控制； 地下污水处理厂； 节能

1 简介

随着城市居民对居住环境舒适度的要求，越来越多的地下污水处理厂被提上建设日程，许多大中城市都在规划建设地下污水处理厂。 由于地下污水厂的所有构筑物都集中在地下，体积大，地下照明系统复杂。 如果采用传统的照明控制系统，势必造成劳动负荷大、控制成本高、不节能等弊端。 在污水厂的照明控制设计中，需要采用智能照明控制系统。 目前，智能照明控制系统应用于民用建筑、机场车站、会议中心等场所，技术发展迅速。 它在国内外是一项成熟的应用技术，但是在地下污水处理厂的工程设计中，还不是比较普遍，所以通过地下污水处理厂智能照明控制系统的研究和应用，可以更好地总结经验，供其他类似项目借鉴。

二、智能照明控制系统在地下污水厂应用的优势

2.1 智能照明系统的功能及优势

(1) 实现智能照明控制

智能照明系统的照明控制以模块化自动控制为主，手动控制为辅，借助于红外遥感装置、手动操作控制面板等多种控制元件。 效果 预设不同灯光场景，用户可通过场景切换实现灵活方便的灯光控制。

例如，在地下污水厂无人值守巡检的情况下，只打开安全照明，可以有效节约能源。 在车辆通道内，灯光会根据光线的变化自动调节，照度会自动调节到人们看得舒服的程度。 .

当维修人员进入维修区域时，维修区域的灯具会自动打开，人员离开后楼宇自控系统eib总线，该区域的灯光会自动关闭，既方便又节能。

此外，还可以通过手动控制面板，根据实际需要，调整各区域不同时段、不同用途的预设灯光场景。 使用时，只需调用预先设定好的灯光场景，即可随意改变各个区域的照度。

(2)节约能源，降低运行成本

通过合理管理，根据不同日期、不同时间、不同场景下各功能区的运营情况

照度预先设定，不需要照明时，保证关灯，从而大大降低地下污水厂的能耗。

(3)美化环境

良好的照明设计不仅能为地下污水厂营造明亮、洁净的环境，还能提高运营管理人员的工作效率，为运营管理人员提供舒适的环境。

(4) 延长灯泡寿命

智能照明控制系统采用软启动和软关断技术，避免了灯丝的热冲击，进一步延长了灯具的使用寿命。

地下污水处理厂需要设计大面积照明，灯具数量巨大，部分区域安装灯具难度大。 智能照明控制系统可成功延长灯具寿命2-4倍。 不仅节省了大量灯具，而且大大减少了更换灯具的工作量，有效降低了照明系统的运行成本。

(5) 安装方便快捷，不需改动电路

安装时无需考虑控制关系。 整个系统安装完成后，可以通过软件设置各单元的地址码，建立相应的控制关系。 由于该系统仅使用负载电缆连接输出单元和负载，节省了大量原本连接普通开关的电缆，缩短了安装施工时间，节省了人工成本。

(6) 可与其他系统联动控制

智能照明可以与其他系统联动控制，如工艺生产系统、监控报警系统等，当发生紧急情况时，报警系统可以强制断开所有电路。

(7) 提高管理水平，降低维护成本

智能照明控制系统将普通照明的人工开关变成了智能化管理，不仅使污水厂管理人员将高品质的管理意识运用到照明控制系统中，还大大减少了废水排放量植物。 运行和维护成本，并带来巨大的投资回报。

2.2 地下污水处理厂智能照明系统设计

根据地下污水处理厂的特点，考虑智能照明控制系统的实用性和经济性，某地下污水厂箱体照明控制系统采用KNX/EIB智能照明控制系统。

（一）项目概况：

地下一层为经营层，建筑面积40758平方米，层高5.1-6.2米。 设有烤炉房、脱水机房、鼓风机房、加药房和变配电房等生产用房。 脱水机房设有泥浆车位4个，用于污泥运输。

地下二层为工艺水池及管廊（工艺水管、气管）。 无人值守，正常运行时无需人员进行任何操作，管廊间安装监控探头，只有停止运行维护时人员才会进入），层高为7.7米。 管廊与地下室层相连，设有楼梯和设备吊装孔，供设备和人员进出。

（二）智能照明系统设计方案介绍：

地下箱体一层设16个防火分区和1条应急通道，地下二层设管廊室，地上设综合办公楼。

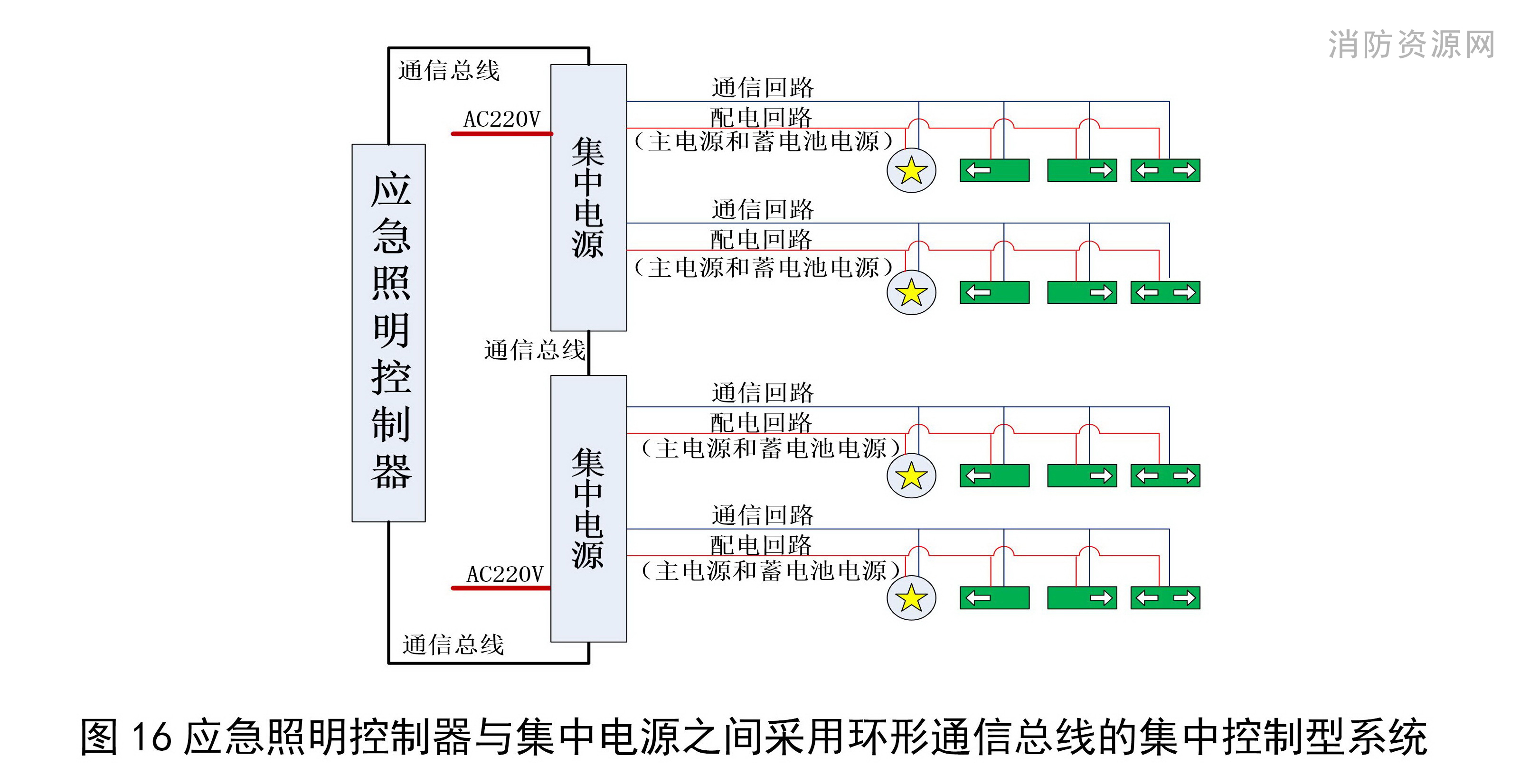

结合各分区面积，设置照明配电箱。 全箱共安装24个普通照明配电箱和24个应急照明配电箱； KNX/EIB系统输出控制模块根据照明配电箱的线路和负载容量进行设置。 本项目主要配备四路16A开关控制模块、八路开关控制模块、十二路开关控制模块、火控模块等。

地下包厢一层设疏散楼梯间8个，车辆及人员出入口2个。 结合人员正常巡逻路线，在各楼梯间、出入口、各分区防火门处安装KNX/EIB系统输入控制模块。 柜内共安装90套智能控制面板，两个出入口值班室安装7英寸触摸屏，综合办公楼安装智能照明控制系统主机在地上。

通过以上输入输出控制模块的布置，整个智能控制系统可实现面板就地控制、定时控制、触摸屏和中央计算机集中控制等。

整个系统根据每个控制区域的位置和灯的数量分为若干条支线。 比如地下二层有一条支线，地下一层有五条支线。 各支线内部设备可独立操作，实现就地控制。 各支线通过总线相连，构成一个系统。 整个污水处理厂地下空间照明的集中远程控制、场景控制和定时控制，是通过安装在地面综合办公楼控制室的中央控制计算机实现的。 同时通过与消防系统联动，实现消防应急照明联动控制。 整个污水处理厂地下空间的照明平时主要采用定时、场景控制。 检查和特殊情况使用就地面板控制，方便灵活。

地下污水处理厂可实现现代化生产管理，除每天正常巡检或设备维护外，基本无人值守。

根据智能照明控制系统可实现的不同控制方式，结合污水处理厂地下空间的特点，可实现不同工况下不同照度的控制要求，提高照明效率能更好地发挥节能效果，提高管理水平，降低管理成本。 .

3、安科瑞智能照明控制系统

3.1 系统介绍

Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。 KNX总线技术起源于欧洲，是在EIB和EHS这三种住宅和楼宇系统的总线控制技术上发展起来的，其中EIB（Bus， Bus）是总线技术的主体。

Acrel-BUS智能照明控制系统采用标准的2*2*0.8EIB BUS（KNX总线）作为总线电缆，将所有的智能照明控制模块连接在一起，形成一个完整的控制系统，可实现远程集中控制照明灯具还可以实现就近控制功能。 该系统理论上可以连接多个控制模块。

安科瑞智能照明产品种类齐全，解决方案完善。 用户可通过控制面板、人体传感器、照度传感器、微波传感器、上位机系统、触摸屏、手机、平板电脑等多种控制终端，实现灵活多样的智能控制，特别适用于各种智能社区、医院、学校、宾馆、体育场馆、机场、隧道、车站等大型公共建设工程的照明系统。

3.2 系统工作原理示意图

3.3 产品选型 3.3.1 开关驱动

2路0-10V调光器，可控制各路回路开关，输出0-10V调光信号，对带有0-10V调光接口的灯具进行调光。 具有开关、场景、状态反馈等功能。 参数如下：

3.3.3 传感器

传感器是一种可以感知外部信号和物理条件（如光线、运动），并将感知到的信息传输给其他设备（如调光器、开关驱动器）的设备。 电气参数如下：

3.3.4 母线电源

KNX/EIB系统标准电源，为总线提供电压640mA输出电流，最多可为64台设备供电，具有总线复位、过流指示和短路保护功能。 标准导轨安装，电气参数如下：

3.3.6 干接点输入模块

用于接受外部干接点信号输入。 通过不同的参数配置，可以实现开关、调光、场景、窗帘控制、温度调节、报警等功能。 电气参数如下：

3.4 系统功能

（1）照度（需配备照度传感器）监测，针对自然光照射的区域，根据自然照度的变化，进行照明控制和调节，以满足照明和节能的要求；

(2)公共区域、楼道、通道、门厅、电梯间等照明，应安装红外或微波人体感应器，结合智能控制面板，实现各种场景的照明控制，最大限度地减少人为干扰。尽可能延长灯具的点亮时间；

(3)楼梯间照明采用人体感应检测控制；

(4)机房及机房走道采用群就地控制；

(5)室外路灯、景观等照明采用照度控制与时间控制相结合的集中控制方式；

(6) 监控系统界面友好，画面精美，实时显示各区域照明工作状态；

(7) 应具有完善的用户权限管理功能，避免未经授权的操作；

3.5 系统应用领域

3.6 系统控制优势

（1）系统可通过触摸屏和电脑对现场的灯光、空调、窗帘进行远程集中控制，使控制更加方便、智能，用户体验更好；

(2) 系统中的控制模块均在直流30V的安全电压下工作，使用户操作更安全、更舒适；

(3)系统实施过程中，充分结合自然光和人员活动规律，自动控制照明，降低能源消耗，达到良好的节能效果；

(4)系统采用分布式分布式KNX总线结构，搭建简单灵活，系统中各模块互不影响，可独立工作，具有更高的可靠性；

(5)多种控制方式可供选择，如就地控制、自动感应控制、定时控制、现场控制和集中控制等，控制方式更加灵活；

(6)系统的自动控制、远程集中控制等功能，在实现自动化的同时，大大减少了值班人员数量，提高了管理水平和工作效果；

(7) 升级系统中的控制模块或更改系统功能时，无需增加连接线或关闭整个系统，只需更改设备参数即可实现，维护方便，操作简单;

(8) 系统可与消防系统联动。 当发生火警时，应急电路强制打开，便于人员疏散，从而降低人员伤亡风险，提高建筑物的安全性。

3.7 安科瑞组网方案

智能照明控制系统组网灵活，易于扩展。 当系统模块数量少、距离近、范围小时，各设备呈树状分支延伸，形成分支系统智能照明控制系统； 当系统模块数量多、距离远、范围大时，采用支线耦合器组成多个支路，形成区域智能照明控制系统； 当系统模块多、距离远、范围大时，采用支线耦合器、区域耦合器等构成楼宇智能照明控制系统。

4。结论

智能照明控制系统在地下污水厂的应用，充分体现了智能照明控制系统在安装、控制、管理和节能方面的优势。 通过对普通照明、应急照明等设备的控制，集亮度控制、定时控制、集中控制、环境控制等多种智能控制的优越功能，为应用提供了高端的控制手段和理想的节能效果污水厂节能效果好，符合国家节能政策要求。

【参考】

[1]—2004，建筑照明设计标准。

[2]付业兴，狄增强，王宇，郑小文，智能照明控制系统在地下污水处理厂的应用。

[3] 安科瑞企业微电网设计与应用手册2020.06版。
