摘要：用户对自身能源管理意识的提高，促进了用户侧配电系统在商业、工业和民用领域的普及。系统为用户侧的主要耗能节点设计并安装智能电表，然后利用后台系统实时监控各耗能电路的工作状态、功耗等数据的采集。通过对能耗及相关用电参数的实时监控，提高能耗安全性、可靠性和维护效率，降低维护人工成本，实现配电系统监控的智能化管理。同时，通过对能耗的实时监控、数据采集和存储，明确供配电系统运行状况，为用户节约用电维护成本提供数据依据。现以荆门市第二人民医院内科楼项目使用的ACREL-5000能耗管理系统为例。用户侧能源智能简介。
关键词：荆门市第二人民医院内科大楼项目能耗管理无人值守智能配电系统配电自动化
0 前言
在大型写字楼项目的配电系统中医院楼宇自控系统，原有的人工抄表、数据采集早已无法满足目前的办公管理系统。供配电系统的智能化、数字化已经成为大型写字楼项目智能化、数字化的基本要求。通过智能系统实时监控用户侧能耗，数据积累和分析，为管理者提供准确的楼宇和办公能耗数据。
ACREL-5000能源管理系统是针对上述趋势开发的用户端能源管理系统。本系统通过对内科楼工程变电所进出回路能耗的实时测量、存储和分析，以表格或图表的形式显示整个配电系统的能耗和运行状态。荆门市第二人民医院，量化系统能耗。运行状态为管理者的日常管理和维护提供数据依据。
本文以荆门市第二人民医院内科楼项目为例，简要介绍了ACREL-5000能耗管理系统在荆门市第二人民医院内科楼项目配电系统中的应用。
1 项目介绍
荆门市第二人民医院（荆楚工学院附属中心医院）成立于1980年，是集临床、教学、科研、预防、保健为一体的国家三级甲等综合性医院。位于湖北省荆门市。象山大道39号。
本项目承担荆门市第二人民医院内科楼能耗管理系统，对新建内科楼配电系统进行监控。本工程现场设备层仪表具体分布如下：地下室变电站：低压仪表300台左右；楼层配电箱部分：约100台低压仪表。
ACREL-5000能源管理系统收集、存储和处理来自智能计量仪表的数据，并以图表和报告的形式导出，为管理者提供具体的用电量明细。
2 用户需求
前期经过现场考察和业主沟通，将基本需求梳理分析为以下几个方面：
1)变电站、楼层重要配电线路远程抄表；
2) 系统监测范围内进出线回路的电能和电参数的数据采集和电能计量；
3)系统监控范围内各电路的能耗分析，分项统计，能耗趋势分析；
4) 重要循环的实时数据展示，自定义循环名称；
5) 根据实际配电结构，绘制各变电站配电图；
6)重要电路的重要功率参数，电流电压曲线显示；
7) 用户权限分级管理，不同级别的权限实现不同级别的管理操作；
3 设计方案
3.1 参考标准
该系统旨在满足下列制造和测试标准：
JGJ/T 16-92《民用建筑电气设计规范》
GB/J63-90《电力装置用电测量仪表设计规范》
GB/《区域电网数据采集与监测系统通用技术条件》
《计算站站点技术要求》
GB/50198-94《监测系统工程技术规范》
DL/T 698.31-2010《第3.部分：电力信息采集终端技术规范通用要求》
DL/T 698.35-2010《第3-5部分：电力信息采集终端技术规范低压集中抄表终端特殊要求》
DL/T 698.41-2010《第4-1部分：通信协议——主站与电力信息采集终端的通信》
DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》
DL/T/814-2013《配电自动化系统功能规范》
《全国办公建筑和大型公共建筑能耗监测系统——能耗数据分项采集技术导则》
《全国办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《全国办公建筑和大型公共建筑能耗监测系统——建筑分项计量设计安装技术导则》
《全国办公建筑及大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《全国办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》
《全国办公建筑及大型公共建筑能耗监测系统——软件开发指导手册》
3.2 系统架构设计

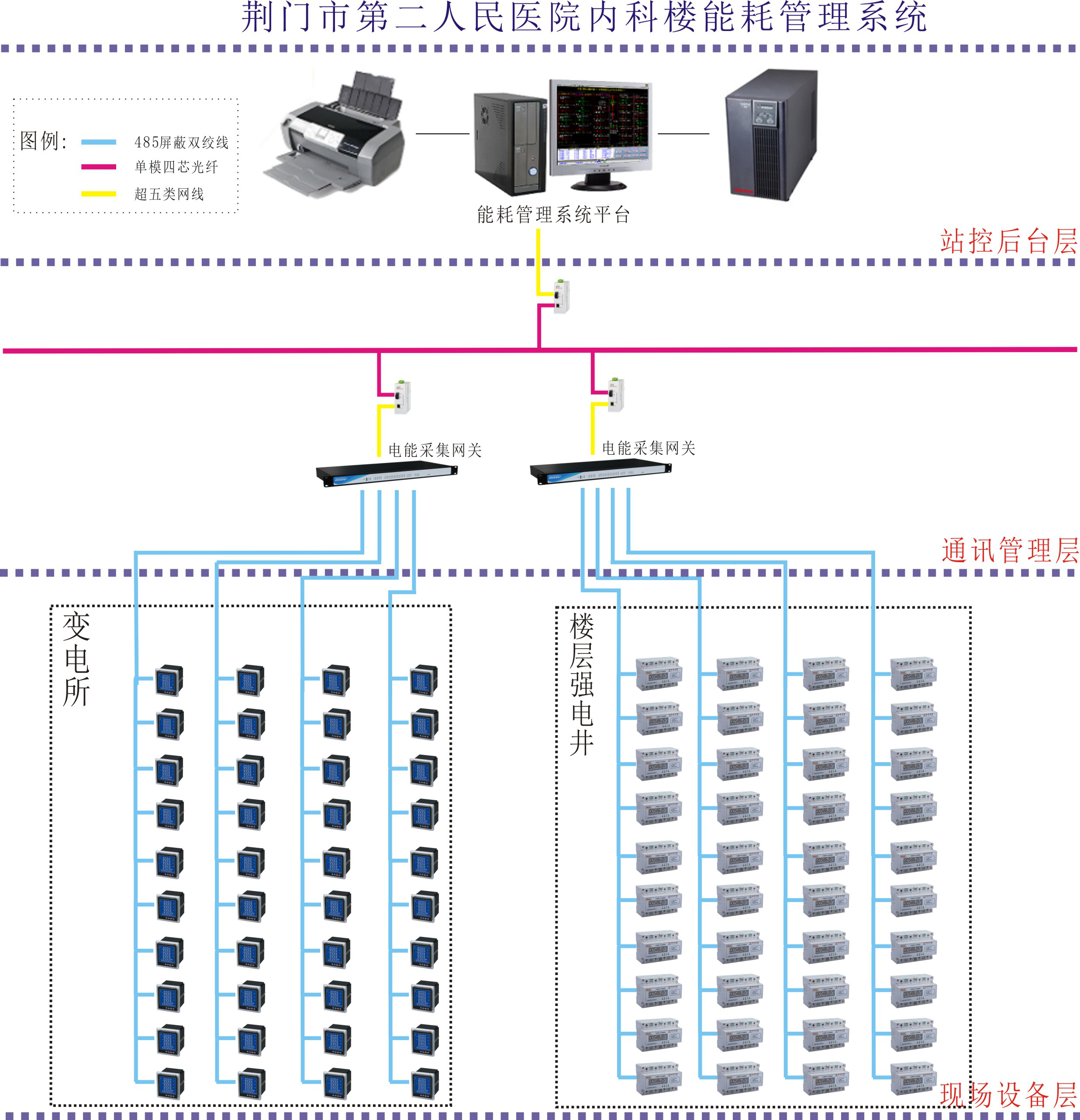

鉴于荆门市第二人民医院内科楼的建设规模和性质，以及后续项目联合开发的性质，系统科室根据用户对同类项目的多次需求和经验，楼宇智能配电系统 荆门市第二人民医院的建设做了如下设计： 荆门市第二人民医院内科楼变电所进出线的所有监控点均已完成安装智能电表，均采用标准-RTU协议。现场安装的智能仪表通过屏蔽双绞线手拉手连接，其中变电站的数据总线直接敷设在数据采集箱上；楼层配电箱的数据总线铺设到数据采集箱，然后通过光纤通信与TCP通信。/IP协议将两个区域的数据采集箱中的能耗数据传输给系统主机。系统示意图如图1所示。
图1
4 系统功能
上位机软件采用ACREL-5000能源管理系统，嵌入变电站一次配电监控屏。通过软件、设备配置、数据库变量配置、界面设计等，在上位机软件中完成了监控、能耗管理等功能。
4.1 特点
ACREL-5000能源管理系统采用全中文界面，操作简单方便；具有运行稳定可靠的特点。点击对应的快捷按钮，进入对应的系统功能模块；系统具有系统图展示、仿真图展示和网络结构图展示；系统人机界面友好，显示数据直观，方便用户查阅。建筑能耗分析管理系统采用远程传输等方式及时采集能耗数据，主要实现能耗在线监测和动态分析等功能。
4.2 软件特点：

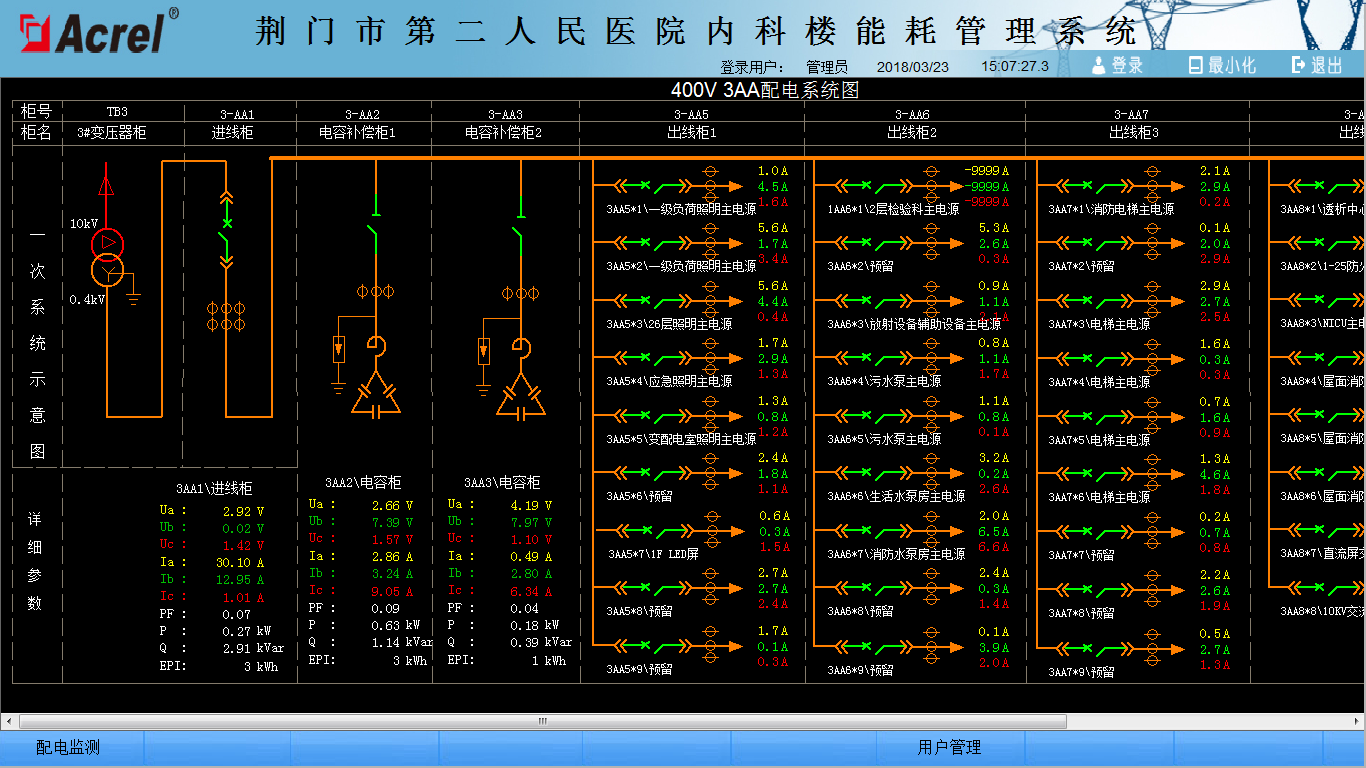

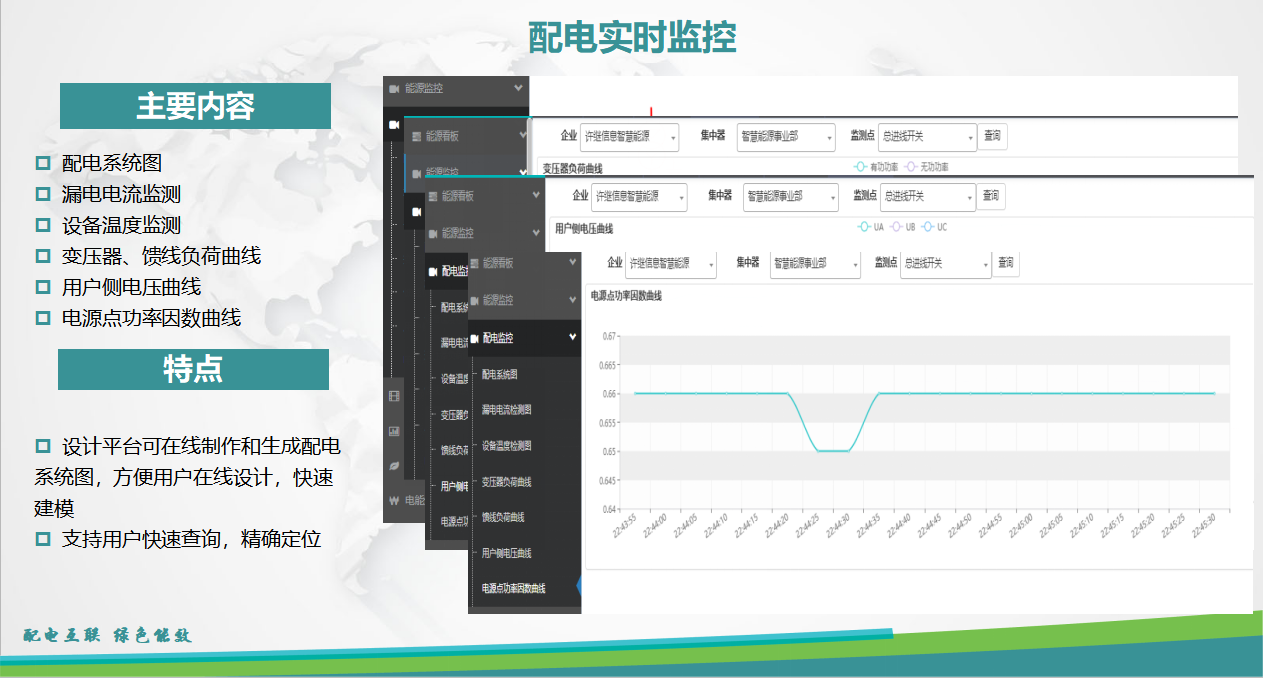

4.2.1 监控详情
监控明细反映了整个系统的配电线路名称、对应的配电系统以及线路的主要电气参数。通过实时数据的展示，可以直接反映项目各个监控回路的运行数据，方便管理人员实时了解系统运行状态。界面如图2所示。
图 2 监控详情

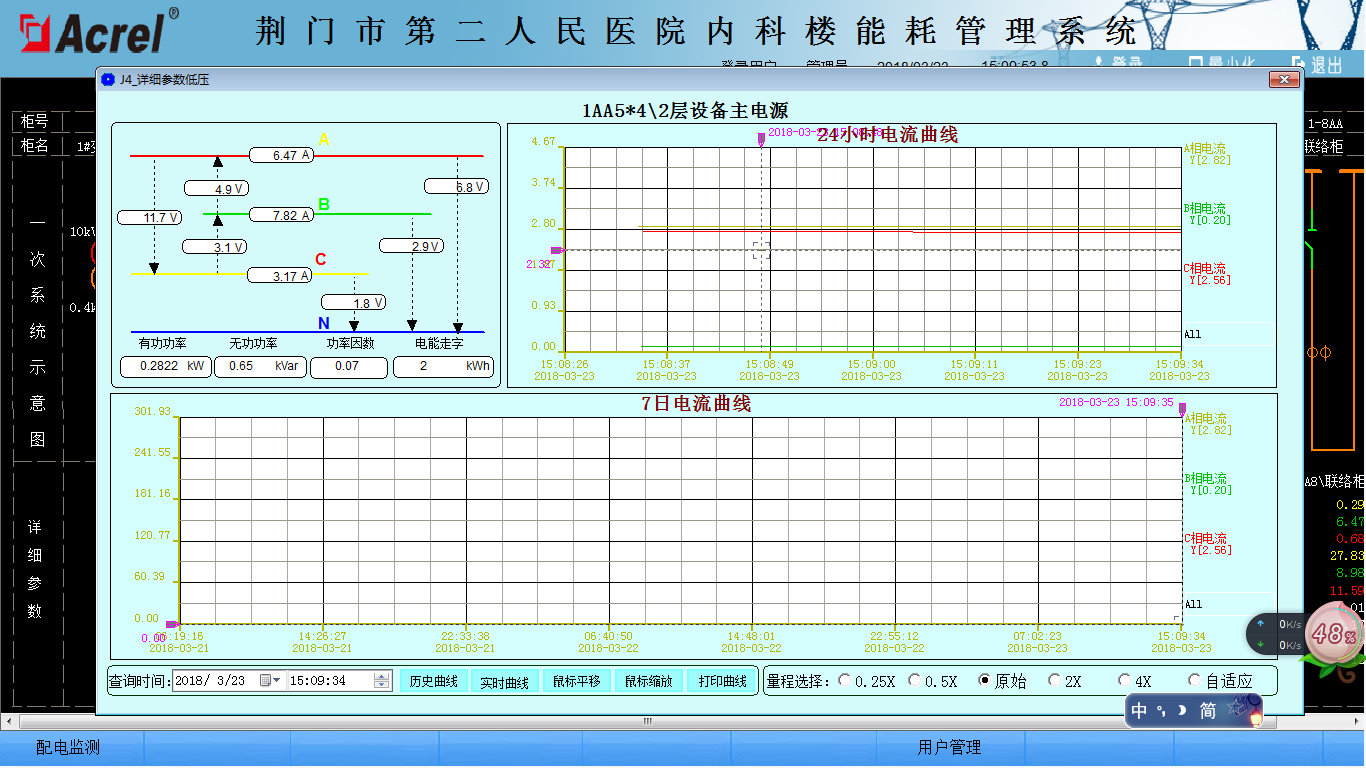

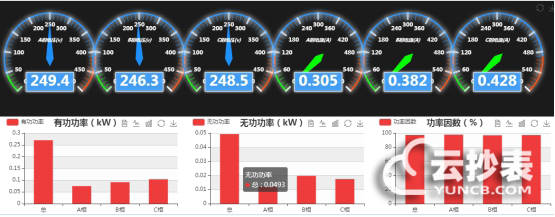

4.2.2 详细电气参数
详细的电参数图反映了本项目监控回路在过去某个时间点的运行数据，通过当前或过去某个时间点的实时参数数据反映回路状态。主要数据包括：三相电压、三相电流、电能、有功功率、无功功率、功率补偿系数、频率。界面如图3所示
图 3 参数表读数

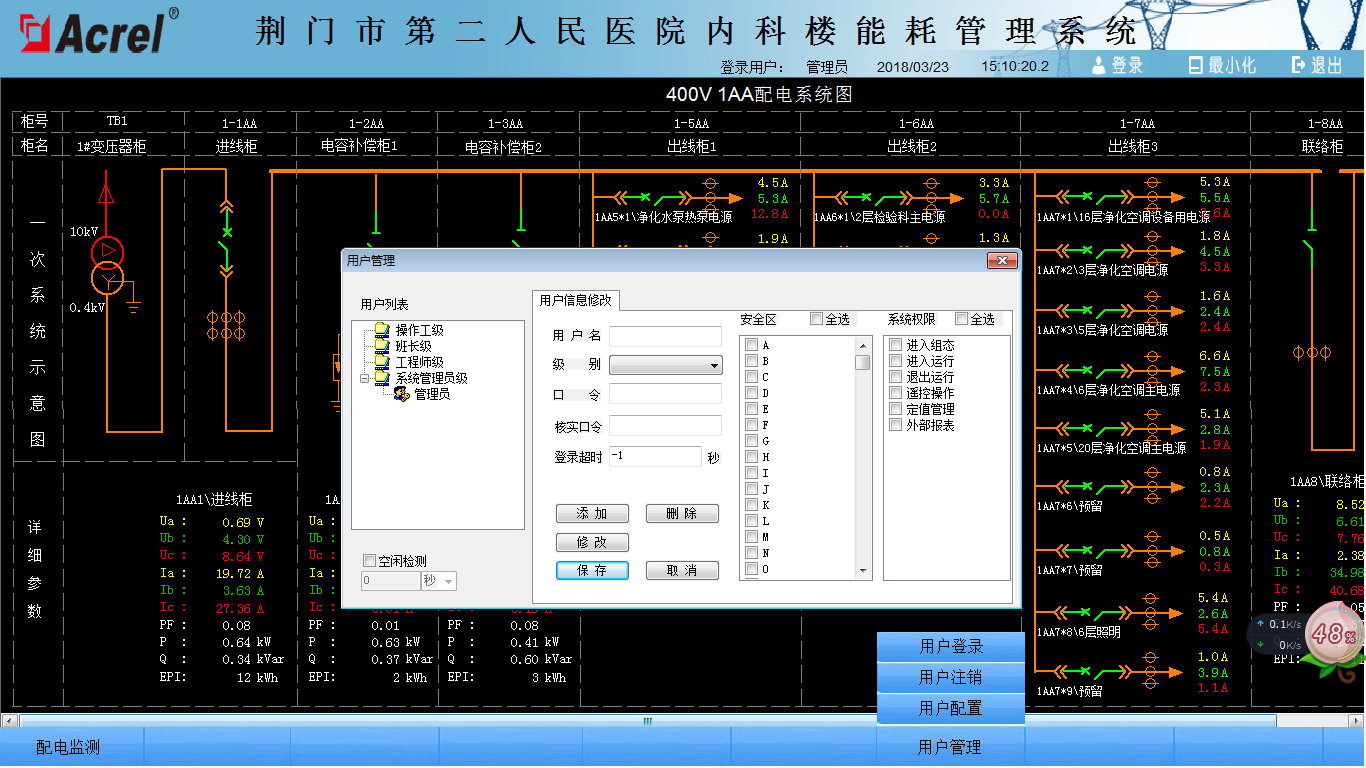

4.2.3 用户管理
系统软件设置多达数百个密码分区和密码设置，为系统管理员、物流管理人员、设备维护人员等提供分级密码，并自动记录所有操作的事件并带有时间戳，可建立良好的防事故措施。为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据他们的权限被分配某些特征。这些特征定义了每个操作员对系统和各种活动的应用范围，如用户名、密码、操作权限和操作范围等特征。界面如图4所示。
图 4 用户管理

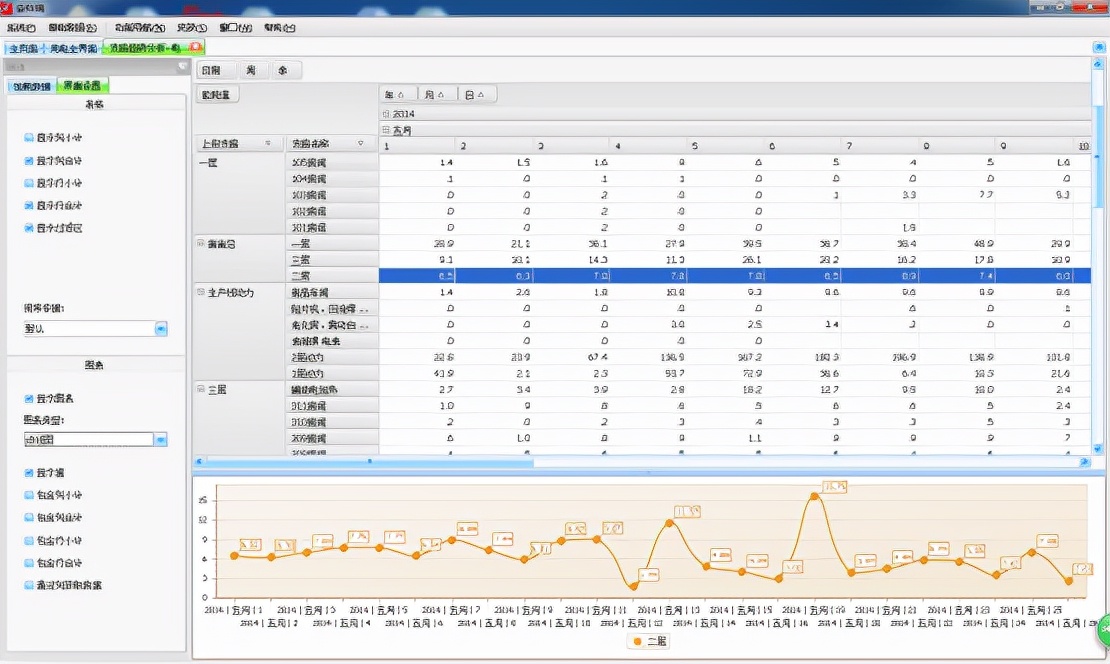

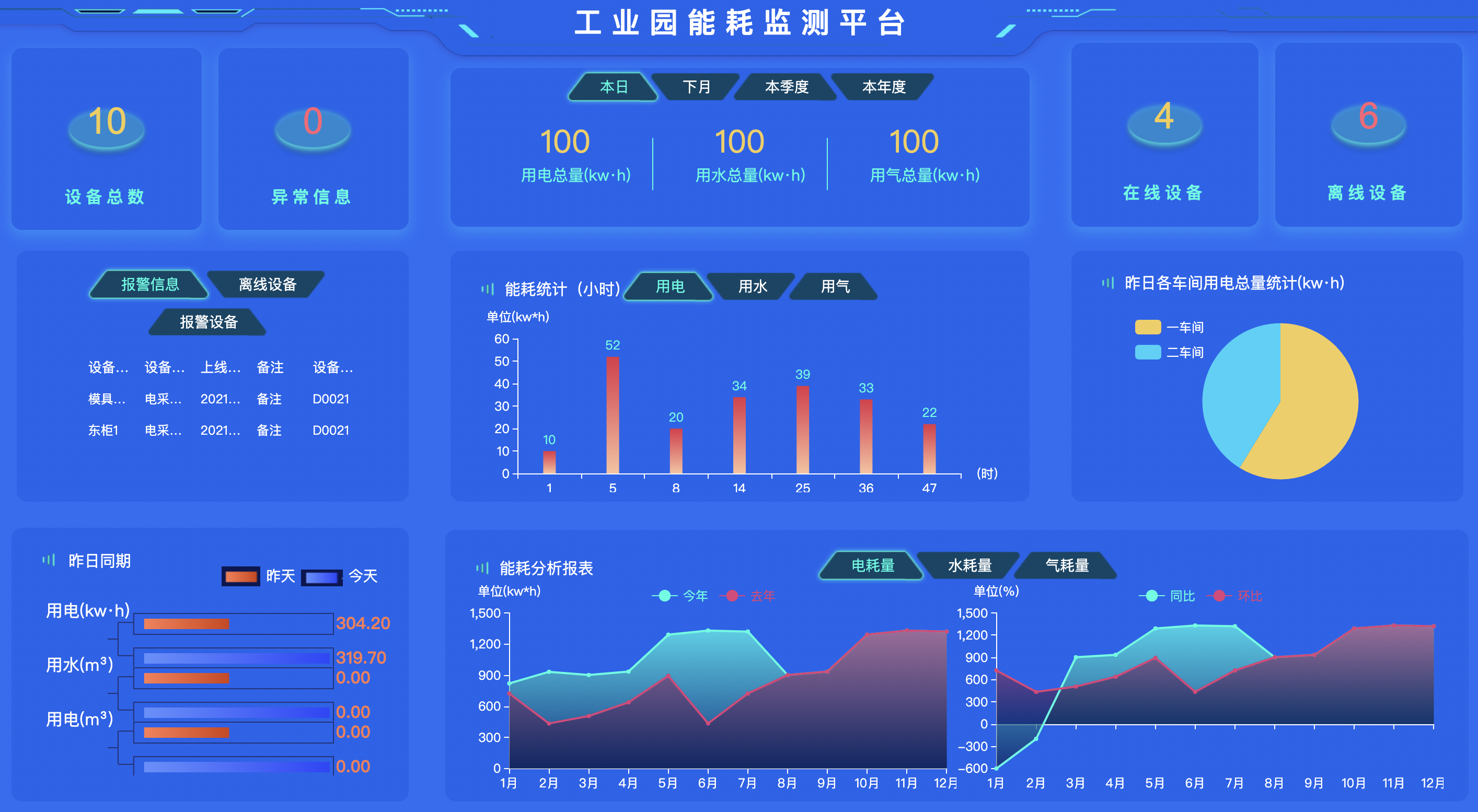

4.2.1分公司能耗趋势分析
Acrel-5000能源管理系统可统计一定时间内各配电线路的日、周、月、季、年能耗。选择要查询的分支，点击“加载数据”，查看各分支的能耗趋势。可根据已有的日期或自定义时间进行查询，并以图表的形式显示分行总能耗。界面如图5所示。
图 5 分支机构能耗趋势

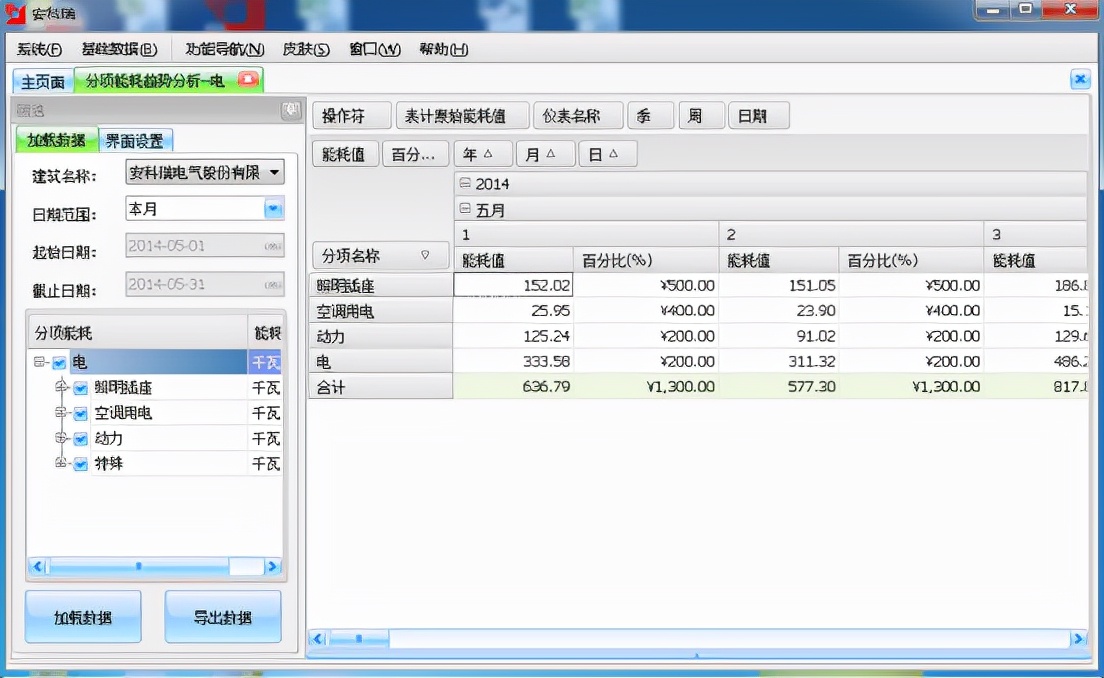

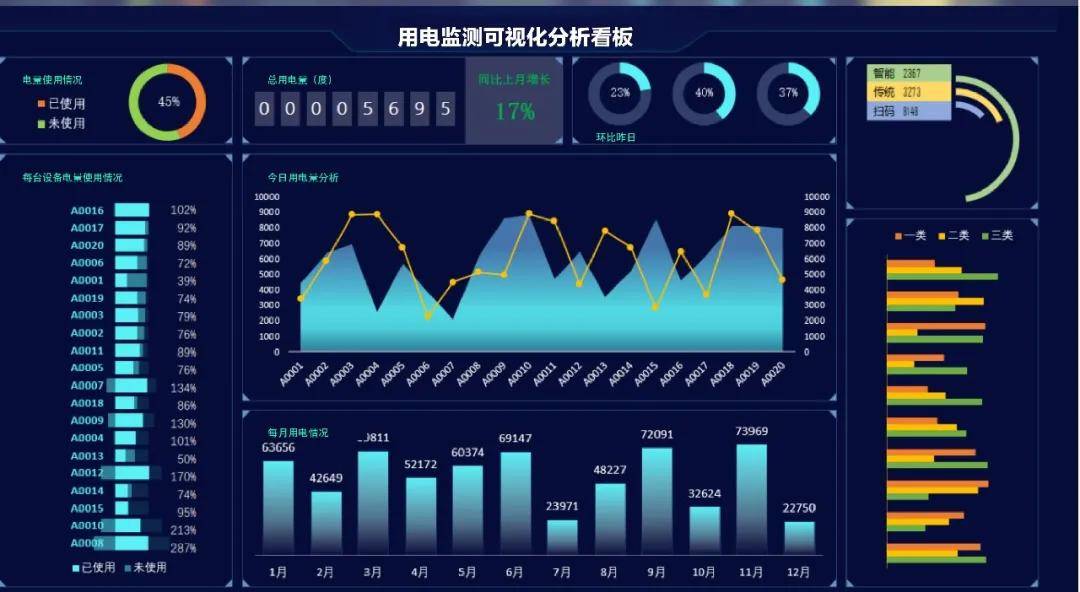

4.2.1 分项能耗
Acrel-5000能耗管理系统可以统计一定时间段内各子项的日、周、月、季、年能耗。选择要查询的分支，“加载数据”查看各分支的能耗趋势，根据已有日期或自定义时间查询。这里的分支都是通过基础数据中的分类项的配置得到的。默认查询当月能耗。界面如图6所示。
图 6 能源消耗分项
5 结论
大型写字楼配电系统对智能化、透明化、高效化的要求促使市场提出相应的解决方案。目前，智能电表安装在大型办公楼的供配电系统，即变电站的进出线节点，采用计算机网络集成技术，为客户提供远程抄表、数据存储、数据处理等服务，帮助客户掌握实时信息。建筑能耗状况，实现建筑能耗智能化管理。
大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能降耗的大户。做好荆门市第二人民医院内科楼项目办公楼的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义.
