台州市兴华中医院智能照明控制系统设计与应用

王子峰

，上海嘉定；

摘要：本文以安科瑞智能照明系统在台州市兴华中医院的应用为例，介绍了智能照明系统对现场设备的系统集成、数据采集、传输和存储，并验证了其功能和性能。系统性的实用性。

关键词：兴华中医院；智能照明

1 概述

自主研发的Acrel-智能照明监控系统，采用兼容KNX的Acrel-Bus总线组网方式，通过IP网关连接智能照明控制系统，实现定时控制、全峰开启、亮度调节等场景控制，使照明系统按照各种预设模式工作，改善空间的光色、立体效果和色彩饱和度，营造舒适宜人的照明效果，节能降耗，有益于人们身心健康，提高提高工作效率，提高管理水平

本文简要介绍了Acrel智能照明控制系统在台州兴华中医院应用Acrel智能照明监控系统中的实际应用和现实意义。

2 设计依据

GB 50034-2013《建筑照明设计标准》

JGJ 16-2008《民用建筑电气设计规范》

GB 50057-2010《建筑物防雷设计规范》

GBZ 20965-2007《住宅和楼宇控制系统控制网络Hbes技术规范》

3 项目概况

本项目位于台州，监控范围为台州市兴华中医院公共区域配电箱智能照明模块。通过智能照明模块的数据采集、分析和处理，对数据进行分析，提高能源利用效率，有效促进和保障智能照明水平的提高，对安全用电和能源发挥重要作用保存。

4 智能照明控制系统的组成

安科瑞智能照明监控系统主要实现对台州市兴华中医院楼层公共区域照明电路的远程控制。系统共有-P640/30 4台；-S4/16 7 台；-S2/16 39 台；-S8/16 17 台。现场所有智能照明控制模块采用串并联混合方式连接在一起，采用KNX总线通讯完成整个研发楼的智能照明控制网络，最终实现值班室总机的通讯，完成后台数据连接。

安科瑞智能照明监控系统采用分层分布式结构，即站控层、通信层和间隔层；

如图（1）：

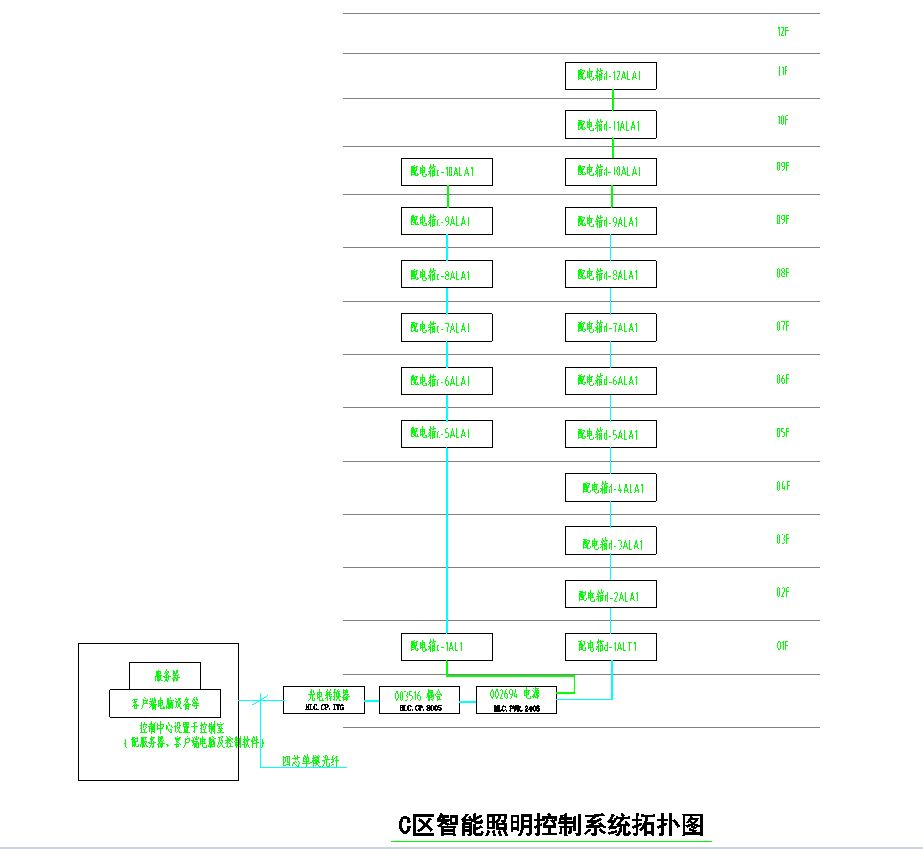

图（1）网络拓扑图

区间设备层主要是：开关驱动，这些设备安装在对应一次设备对应的电气柜中楼宇自控网关，这些设备都通过现场KNX总线网络进行通信，实现现场数据采集。

网络通信层主要为：智能照明网关，其主要功能是对分散在现场的采集设备进行集中控制，同时传输到站控层，完成现场层与现场层之间的数据交换。车站控制层。

站控管理层：配备高性能工控机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中收集和显示现场设备的运行状态，并以人机交互的形式显示给用户。

以上开关模块均采用KNX总线传输，一般采用4线，接线简单方便。

5 智能照明控制系统的组成

1.定时控制

通过时钟管理器，实现整个系统相关区域照明的定时和自动管理功能，实现公共通道、景观照明、泛光照明、车库照明的定时控制。例如，定期升降百叶窗，定期调整中央供暖，节假日关闭照明，定期安排通知。

2.场景控制

智能照明控制系统根据各部门的需要设置不同类型的场景模式，组合各种照明灯，达到美化工作环境的效果；结合人体感应传感器，当有人离开时，会议室的所有灯光都会关闭。

3.实时监控

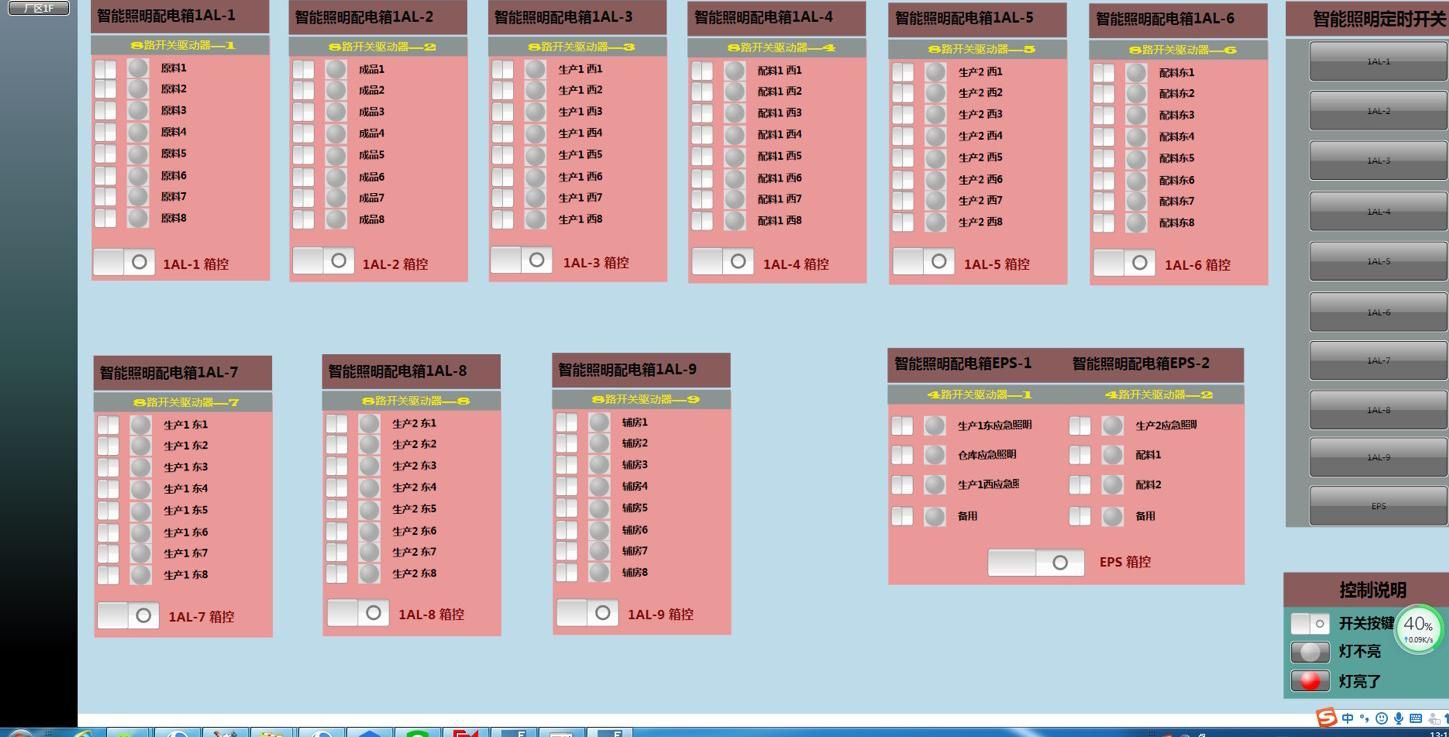

中控室配备中控主机，所有灯光控制设备通过KNX网关接入监控系统。运营管理人员可以通过中控电脑实时监控公交、区域、楼层、楼宇等的照明状态。根据需要控制调整。系统绘图工具支持矢量图形和多层页面，图形页面易于缩放，切换简单。支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入，支持二维、三维图元的绘制，增加视觉空间效果。.

4.报警处理

系统提供报警处理能力，用户可以对其进行编程以完成不同的任务。当某个警报条件发生时，由用户决定要做什么。

5.事件通知

系统提供事件通知功能，支持邮件通知、文本输出和事件驱动打印，并可根据用户预设条件触发事件通知功能。

6.系统联动

系统可输入模块，接受来自其他系统或工作人员的强信号；实现安防系统、广播系统、会议系统甚至消防系统的联动控制，控制相应灯具的照明和设备的启停。

六，结论

随着绿色建筑和智能电力系统的发展，智能照明监控系统已成为全国各地重点工程项目、标志性建筑/大型公共设施等众多用户的首选。Acrel-智能照明监控系统自台州兴华中医院投入使用以来，为客户创造了舒适宜人的照明效果，节能降耗，造福人民身心健康，提高工作效率，改善管理等级。

参考：

[1]。任志成周中。电力计量数字仪表原理及应用指南[M]．北京。中国电力出版社。2007. 4

[2]。周忠。电能表在大型公共建筑电能分项计量中的应用[J]. 现代建筑电气 2010. 6
