张欣
（上海）
摘要：大型公共建筑总面积不到城市建设总面积的4%，但总能耗占全国城市总用电量的单位面积年用电量大型公共建筑达到70~，是普通住宅的10~20倍。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。本文介绍了西安高新区十一小能耗监测系统。它使用智能电表来采集配电现场的各种电气参数。建筑能耗监测系统实现对配电线路用电量的监测和分析。
关键词：大型公共建筑；能耗监测系统； ACREL-5000;在能源生产国和消费国，统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑； ，只有4%采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾，并减少社会总能源消耗和污染。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。各级各部门要把绿色建筑行动作为大力推进生态文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾、狠抓落实，推进绿色城乡建设、循环、低碳的科学发展轨道，促进经济社会全面协调可持续发展。
2 设计依据
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价指南GB》
《企业节能规划总则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
能耗计量装置的国家和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输规范
GB/T 19582 -2008 基于协议的工业自动化网络规范
3 项目概述
西安高新区第十一小学，位于西安市长安区定昆池三路。本项目设有配电室一间。安装在变配电室低压进线柜上的11-E4多功能电表和98-E4多功能电表通过-TCP协议通过第三-数据采集后传输到用能系统党的权力监控系统。
背景位于配电室。根据项目性质，设计了一套能耗系统。数据采集后，按照能耗分类分项的原则进行分析。
本项目专注于基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测和宣传平台。通过电能媒体的统一综合管理楼宇自控系统架构，可以查询分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源效率，科学有效地管理能源使用，从而降低能耗用法。费用在建设节约型社会中发挥着作用。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可以与其他楼宇自控系统进行数据传输，组成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

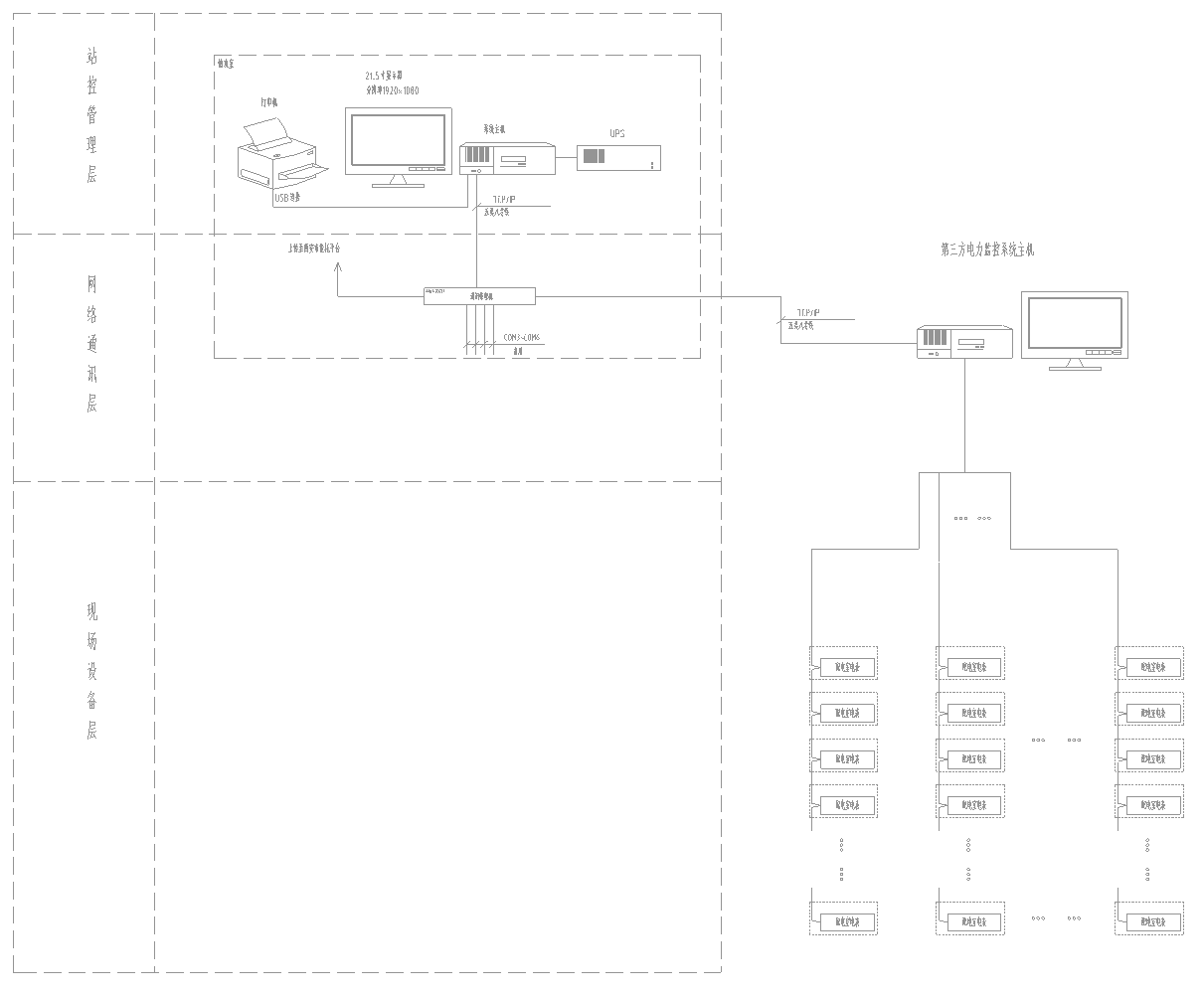

系统结构图
5 系统软件模块
综合能耗主界面
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗。能源消耗；
主要能耗以表计计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑，可根据项目需求更换建筑图片；
能耗分类主界面
反映当日与昨日同期、当月与上月同期、当年与上年同期的某类能源消耗量（如电）以及比较、增加百分比和附加值；
反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；
当月能耗饼图反映某项能耗；
反映一定的能源消耗一年各月的能源消耗同比分析图；按日、月、周、季度和年划分的能源消耗；
借助强大的数据透视表功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可以以柱状图、点线图、堆叠图、饼图等多种图表形式展示；
统计数据可以导出到Excel；
能源消耗分支工作日能源使用分类
各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
分类能耗分支的同比分析
各分支机构当年月度能耗统计和上年同期能耗统计；
分类能耗分支的能源采集复制
查询任意两次各支路的抄表，并计算差值；
时间精确到分钟；
分类能耗分时段分店能耗趋势分析
可以查询能耗参数（如电压、电流、功率、功率因数等）仪器与系统配置相关，查询时不能跨月；
数据以图形或表格的形式显示，图形可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值））；数据可以导出到 Excel。
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等。将使用建筑面积等信息分析每单位能耗分析单位面积；
配置项目所用仪器的类型、型号、厂家等基本信息，并添加该类型仪器提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；
配置工程中使用的所有计量器具，保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响每个类别的能耗。逐项分析能耗小模块的功能；
为每个部门的能源消耗配置相应的计量表、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内某一能耗区域对应的计量表、计算方法和比例。完成此配置后，将启用区域能耗分析功能模块
6 种前景
根据西安高新区十一小项目能耗运行效果分析，建立典型能耗分析模型进行统一分析。
建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
选择节能设备。
再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
通过能耗监测系统提供的同比分析数据量化节能改造的结果，最大限度地发挥节能效果。
7 结论
大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。该地区年用电量达到70~，是普通住宅的10~20倍。公共建筑是节能减排的重点。做好西安高新区十一小工程节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
参考资料：
技术要求[2008]114号
