张欣

，嘉定，上海；

摘要：随着社会生活水平的提高，经济的繁荣发展，人们对能源的需求逐渐增加，由此带来的能源危机日趋严重。如何实时了解、分析和控制校舍能耗，已成为迫在眉睫的亟待解决的问题。传统的能耗智能是以月/季/年为周期进行的，而校舍是每天每小时进行一次，能源消耗也每天每时都在发生。本文介绍了苏州沧浪中学的建筑能耗监测系统。系统采用现场联网的方式。联网后Acrel-5000能耗监测系统实现对各配电回路的用电监测和管理。

关键词：学校建设；能耗监测系统； ACREL-5000

1 简介

随着节能工作的深入，科学的能源利用管理方法越来越多样化。能耗管理系统可以实时监控校舍内各种能源的详细使用情况，发现校舍能耗薄弱环节，促进校舍管理水平的提高和运营成本的降低，为能源管理提供直观、科学的依据。节约和减少消费。苏州沧浪中学建筑能耗监测系统通过能源的收集和管理，降低能耗，增加利润。

2 设计基础

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概述

苏州沧浪中学建筑能耗监测系统

配电箱：现场艺术楼17个ACR表，教学楼7个ACR表，能耗系统门卫2个ACR表。

4 系统架构

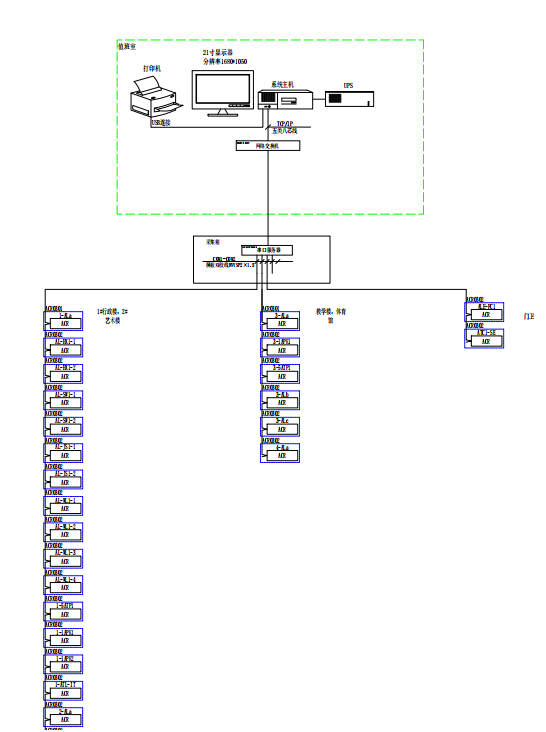

Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后通过上传数据到监控主机TCP/IP 网络。详情如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。其中，仪表分布在配电室和楼层配电室。所有仪器通过485屏蔽双绞线铺设到监控中心，通过能耗网关发送到系统主机，完成仪器数据的采集和管理。

5个系统软件模块

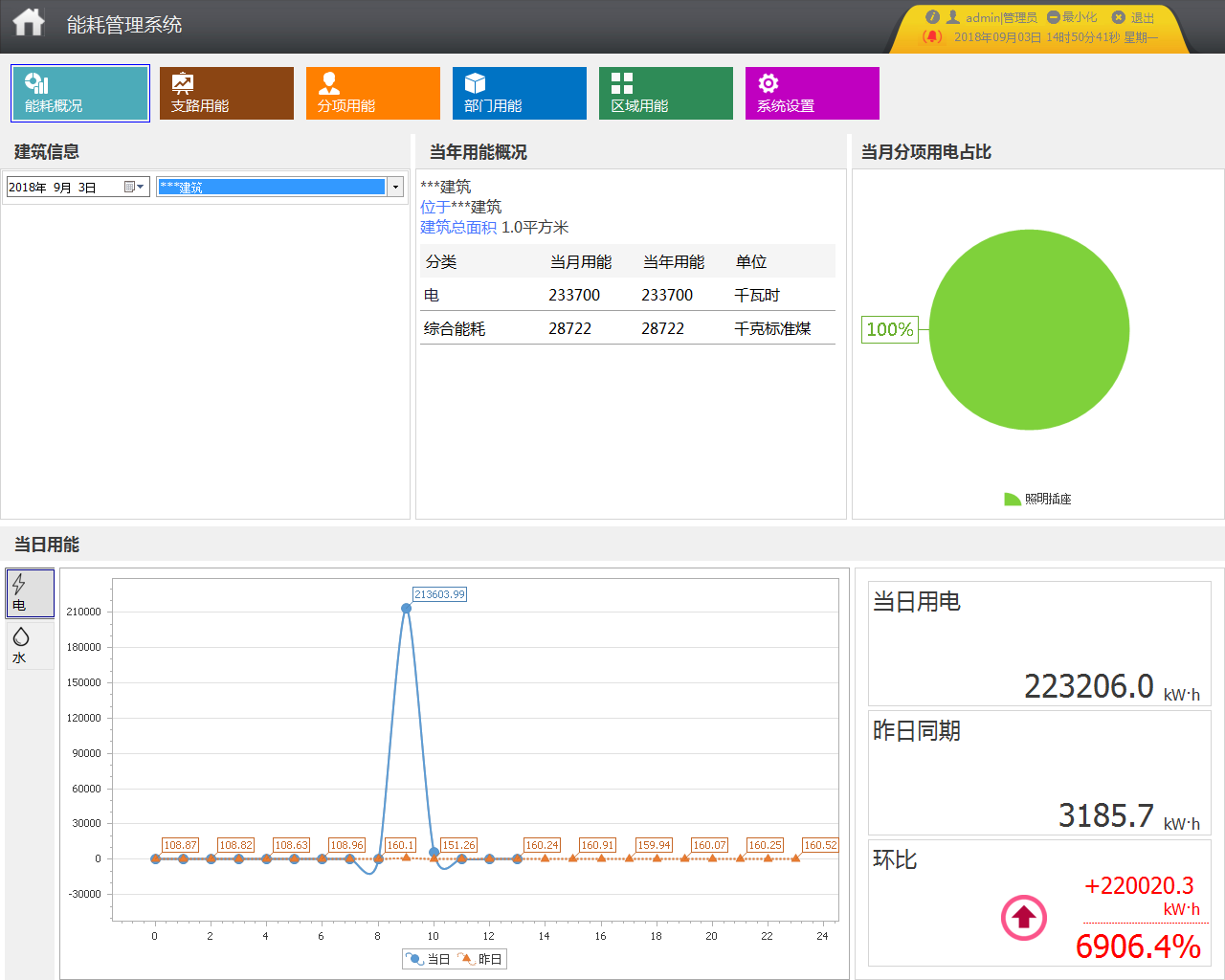

综合能耗主界面

主页面显示建筑物图片、建筑物基本信息、当月各项目用电量饼图和各种能源消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

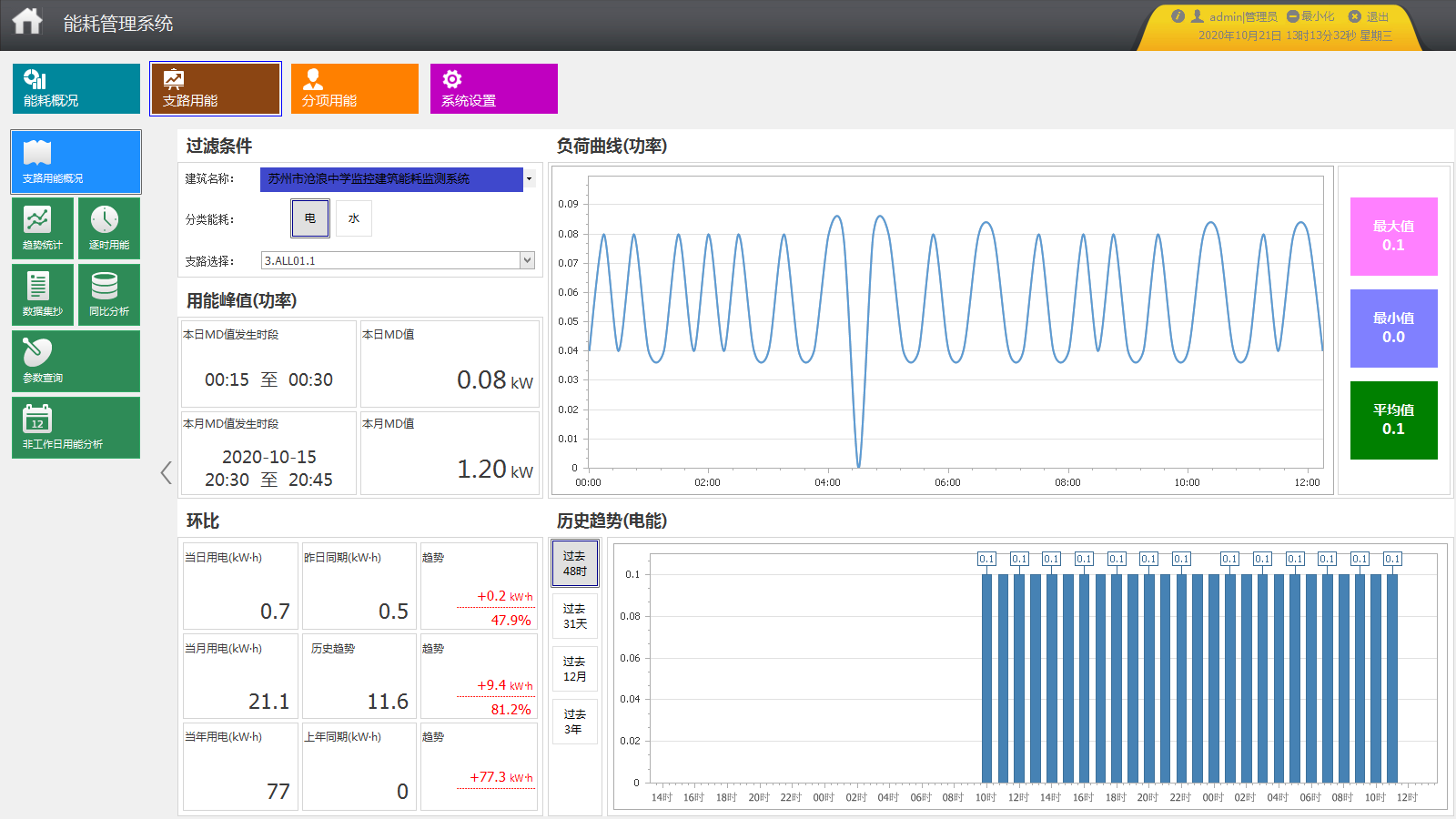

支路能耗

系统可以统计每日、每周、每月、每季度和每年的能源消耗。系统可以查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分店的总能耗。

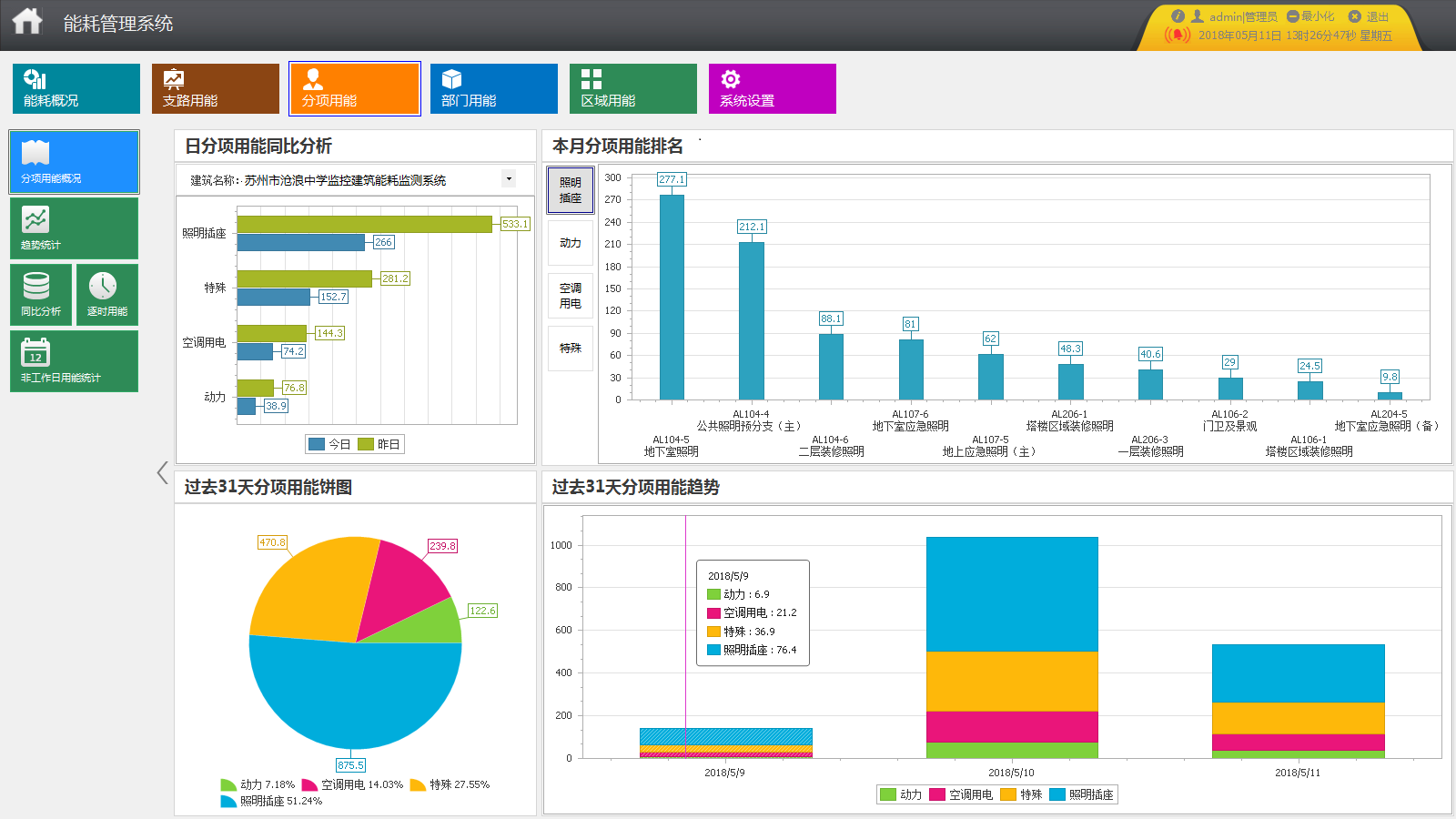

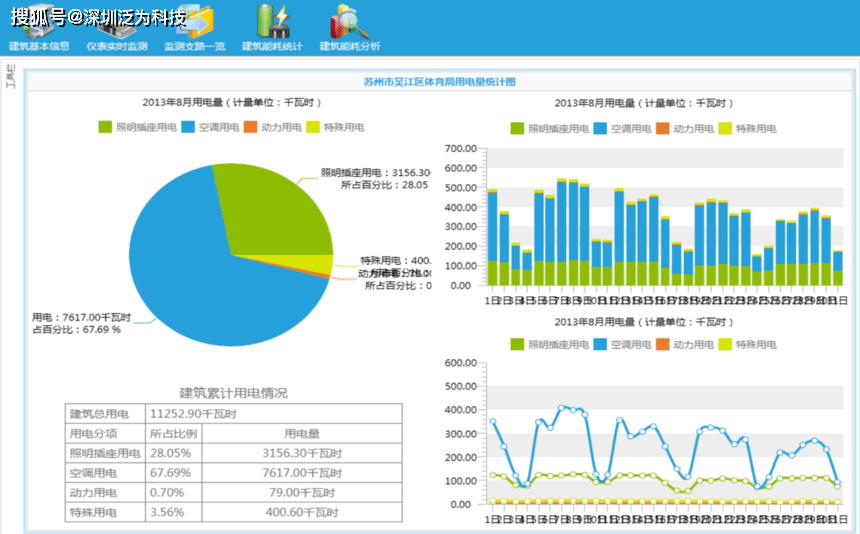

分项能耗统计

系统可进行能耗统计，并按分项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

分项能耗报告

系统可以每天、每周、每月、每季度和每年统计每个子项。您可以在子项中查看各个分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

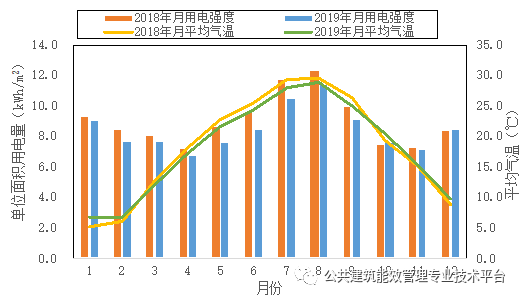

能耗同比分析

系统可以将主要耗能设备的能耗与去年同期和上年进行比较。逐月分析月值并检查节能效果，根据分析结果进行节能绩效考核，修订节能目标。统计各分支机构当年月能耗和上年同期能耗；当差异超过一定百分比时，将突出显示（红色区域），以确保测量系统的完整性和准确性。

配置选项

根据相关技术规范配置建筑的基本信息楼宇自控点表，如：建筑功能、建筑面积、空调面积、建筑地址等。建筑面积等信息将用于分析每单位能耗分析单位面积；

配置项目所用仪器的类型、型号、厂家等基本信息，并添加该类型仪器提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量器具，保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响每个类别的能耗。逐项分析能耗小模块的功能；

为每个部门的能源消耗配置相应的计量表、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某一能耗区域对应的计量表、计算方法和比例。完成此配置后，将启用区域能耗分析功能模块

6 种前景

根据建筑能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量系统：针对公共建筑的用电结构，监测到配电室的水平，可准确统计进出回路回路。电能之和（错误率约为3%）。

将采集的数据存储并形成可视化图表：系统采集数据并入库后，系统可满足报表查询和导出，并以条形形式显示能耗趋势图表，更利于客户体验。

 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。

通过能耗分析改进管理和运行模式：针对高能耗点，正确的管理操作如：通知各组在下班时间关灯关机，同时纳入绩效考核时间;工作期间，可将大功率负载的电路错开，同时减少过大负载；通过能耗数据，可以降低公司的运营成本，增加利润。

7 结论

苏州沧浪中学建筑能耗监测系统是针对能源问题日益紧张、能源价格不断上涨的背景下的学校建筑能耗而设计的。能耗管理系统建设完成后，不仅可以减轻员工的工作量，提高工作效率，而且直观的统计分析结果可以有效帮助管理者根据能耗情况进行正确的分析，使对未来发展的建议。做出正确决策，对于推动和推动节能减排，实现节能减排目标具有重要意义。

参考资料：

[1].技术要求
