作为弱电设计师，标准化的设计图纸更有利于项目建设，减少项目进度的不确定性，避免失误。同时楼宇自控图例，作为项目的负责人，您也需要阅读绘图基础，以便在项目的进展中更好地沟通。那么，完整的弱电施工图应该包括哪些内容呢？

1 图纸目录

首先列出新绘制的图纸，然后是选定的标准图纸或重复使用的图纸。注明图纸内容、图号、图框。

2 设计说明和图例

针对每个弱电子系统分别描述了设计说明。设计依据（原设计院的施工图和招标文件）、应遵循的标准、各子系统的功能和配置、各子系统的施工要求、设备材料的安装高度、施工条件与各专业合作，并说明建设要求。主要注意事项、接地保护的内容、图纸中的特殊图形和图例以及非标设备的订货须知。

3 设备材料表

子系统列出了每个系统的设备和材料的选择规格、数量和品牌。

4 系统图

显示系统的原理、系统主要设备的配置和组成、系统设备的供电方式、系统设备分布的楼层或区域、设备之间的管道和电缆的规格，系统逻辑和联锁关系的描述。对于楼宇自控系统，还需要展示被监控机电设备的工艺流程及监控点设置、监控点类型（AI、AO、DI、DO）及供电等级、控制器划分、相关机电设备和电气控制。箱号等

5 平面铺设图

层代表该层弱电相关设备的位置、标高和安装方式、线槽和管道的规格、方向、标高和敷设方式、电缆的规格和方向、弱电井的位置以及井内设备和材料的布置。控制室的位置。

6 弱电井、控制室布置图及剖面图

展示了弱电井内设备、布线管道和管线的布置，以及控制室中操作台、显示屏和人员储物柜的布置。明确弱电井的用电要求，控制室的装修要求和用电要求。由于弱电井内也有消防系统设备，业主、监理、消防等相关方应协商确定井的布置。

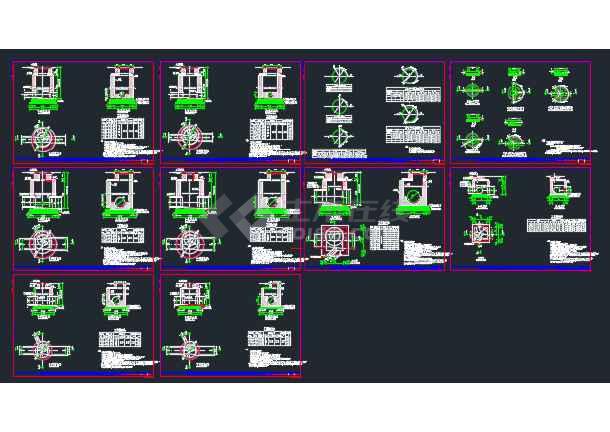

7 室外管线图

标明铺设方式、埋深、线路坐标、架空线高度、杆型、各种管线的规格型号、与其他管线平行和交叉的坐标和标高，以及与城市或公园管网的连接位置。

8 设备接线图

楼宇自控系统控制器、门禁管理系统控制器、停车场管理系统、电视监控系统等各系统外部接线量复杂的设备，应提供接线图控制连接室内设备之间。背景音乐控制室内设备之间的连接等。如果外部接线简单，请参考设备手册，如摄像头、扬声器等的接线。

9 电气接口图

显示楼宇自动化系统与电气控制箱之间的接口。

10 大型安装图

显示设备在机房内的安装位置和安装方法。
