基本信息：

项目名称：咸阳市朝阳医院能耗监测系统研究与应用

项目概述：

咸阳朝阳医院位于陕西省咸阳市秦都区晨阳村。本项目设有变配电室，值班室位于配电室旁。

本项目变配电房共需对96台AMC系列多功能电表进行能耗监测。因此，根据本项目的性质，设计了一套能耗系统，并在值班室配置了通信管理机，对变配电室的电表进行数据采集。电表数据采集后，按照能耗分类分项原则进行分析显示。

本项目的重点是解决基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而减少能源消耗。利用成本在建设节约型社会中发挥作用。

系统结构

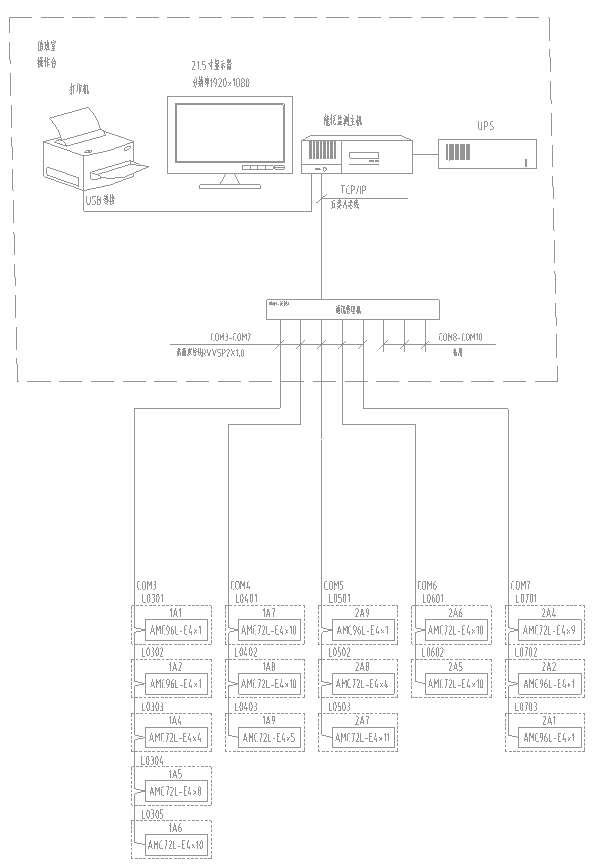

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可与其他楼宇自动化系统进行数据转发，形成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统实现功能

1.综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

主要能耗以表计计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

2.分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期的能源消耗量与上年同期及比较、增幅及增加值；

反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；

反映子项能耗的月度能量饼图；

反映一年中每个月某一类能源消耗的能源消耗的分析图；

3.分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

通过数据透视表的强大功能楼宇自控点表，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可以通过直方图、点线图、堆积图、饼图等各种图表展示；

统计数据可以导出到Excel；

4.分类能耗支路非工作日能耗

各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

5.分类能耗分支同比分析

各分支机构当年月度能耗和上年同期能耗统计；

6.分类能耗分支的能耗采集

查询任意两次各支路的抄表，并计算差值；

时间精确到分钟；

7.按时间段分类能耗分支的能耗趋势分析

可查询任意支路在一定时间内的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与已安装的仪器和系统配置有关。查询不能跨越几个月；

数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；

数据可以导出到Excel；

8.配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；

配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块
