弱电的智能化设计和施工肯定会涉及到图纸。所以首先，了解弱电图纸的图标是非常重要的。标注的字符代表什么，图标代表什么，理解后很容易看图纸。

了解工程图纸，有图纸和设计说明，每个字母代表什么，弱电标志大多有：

1

1、穿线管的表示

2

2. 电线敷设方式的表示

3

三、灯具安装方式的表示

CS-链衣架

DS-管道吊架

W-壁挂式

C型天花板

R-嵌入

S型支架

CL-on-

沿着钢槽：SR

沿桁架或跨桁架：BE

沿一列或跨一列：CLE

通过焊接钢管铺设：SC

导线管铺设：MT

铺设硬塑料管：PC

敷设阻燃半硬质PVC管：FPC

桥架敷设：CT

金属线槽铺设：MR

铺设塑料线槽：PR

用钢丝绳铺设：M

敷设通过 PVC 塑料波纹电导管：KPC

通过金属软管铺设：CP

直埋：DB

电缆沟敷设：TC

电线敷设部位打标

沿梁或跨梁铺设（屋顶桁架）：AB

隐藏在光束中：BC

沿或跨列铺设：AC

隐藏在柱子中：CLC

沿墙铺设：WS

隐藏在墙上：WC

沿天花板或天花板表面铺设：CE

隐蔽铺设在屋顶或屋顶：CC

躺在天花板上：SCE

地面或地下安装：FC

HSM8-63C/3P

DTQ30-32/2P 这两款应该是塑壳断路器的两种，

HSM8-63C/3P适用于照明电路，为三极开关，额定电流63A（三通开关）

DTQ30-32/2P也是一种塑壳断路器，额定电流32A楼宇自控图纸，2极开关

4

第四，还有一些安防产品图标。它也经常出现在图纸上。

系统名称 图标 标记 含义

周界报警器 ZJ-xx-T(R) xx 代表第 xx 对有源红外探测器，T 代表发射器，R 代表接收器。

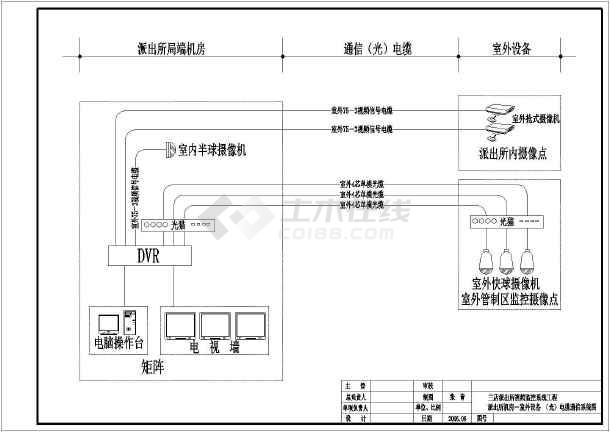

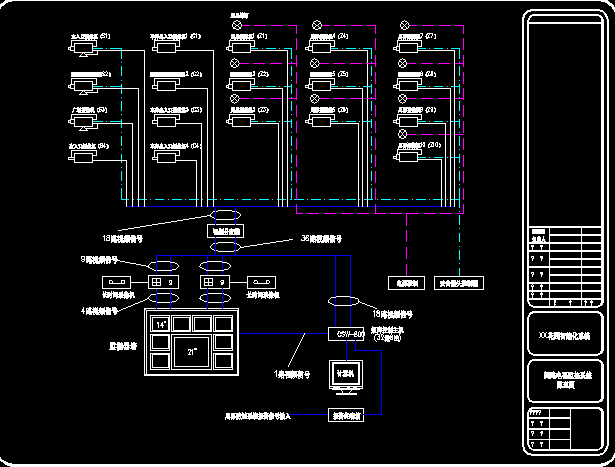

电视监控 DS-xx xx 代表第 xx 台摄像机。

楼宇对讲 LM-xx LM 代表门口机，xx 代表 xx 单元门口机。

LS-xx-yyyy LS代表室内机，xx代表第xx单元，yyyy代表单元yy层的yy门号。

LW-xx LW代表墙机，xx代表第xx号墙机。

LG-xx LG代表管理机，xx代表第xx号管理机。

家庭报警 JJ-xx-yyyy JJ代表报警键盘，xx代表单元号，yyyy代表单元yy层yy

门号。

JT-xx-yyyy JT代表红外探测器，xx代表单元号，yyyy代表单元yy层的yy门号。

JM-xx-yyyy JM代表门磁开关，xx代表单元号，yyyy代表单元yy层的yy门号。

JA-xx-yyyy JA代表紧急按钮，xx代表单元号，yyyy代表单元yy层的yy门号。

JQ-xx-yyyy JQ代表气体检测仪，xx代表单元号，yyyy代表单元yy层的yy门号。

JY-xx-yyyy JY代表感烟探测器，xx代表单元号，yyyy代表单元yy层的yy门号。

电子巡更 DZ-xx-yy DZ代表巡更按钮，xx代表巡更路线，yy代表路线第y次巡更

更改按钮。

门禁 MJ-xx-yy MJ代表读卡器，xx代表单元号，yy代表单元yy读卡器。

公共广播 GB-xx-yy GB 代表扬声器，xx 代表分区号，yy 代表分区中的扬声器号。

设备监控 BA-DT-xx DT代表电梯监控，xx为单元楼号。

BA-SX-xx SX 代表油箱监控，xx 是单元楼号。

BA-SB-xx SB 代表泵监控，xx 是泵号。

BA-ZM-xx ZM 代表照明监控，xx 是电路编号。

BA-HK-xx HK代表航空障碍灯监控，xx为航空障碍灯数量。

BA-ZS-xx ZS 代表集水井监控，xx 是集水井的数量。

BA-DDC-xx DDC代表BA控制箱，xx为控制箱编号。

综合布线TD-xx-yy-zz TD代表数据信息点，xx代表单元楼号，yy代表楼层，zz代表房间号。

TP-xx-yy-zz TP代表语音信息点，xx代表单元楼号，yy代表楼层，zz代表房间号。

TV- xx-yy-zz TV代表电视插座，xx代表单元楼号，yy代表楼层，zz代表房间号。

LAN-xx-yy LAN 代表大线对电缆，xx 是单元编号，yy 代表单元的大线对电缆的编号。

FTTP-xx-yy FTTP代表光缆，xx是单元编号，yy代表单元光缆的编号。
