高压配电：

高压供电系统是指从高压进线的物性分界点到变压器的线路和设备。使用多台变压器同时供电的民用建筑通常采用10kV供电。为了提高供电的可靠性，建筑物一般采用双回路供电方式，即从两个变电站或一个变电站的两台变压器引入电力。电缆从中心变电站进入大楼后，首先进入高压配电室（也称为电缆连接室），然后在大楼内与变电站内的高压柜相连。

高压开关站：指接受和分配电力的供配电设施。它被称为高压电网中的开关站。中压电网中的开关站一般用于10kV电力的接收和分配。配有中压配电进出线、配电装置进行再分配。相当于变电站母线的延长线，可用于解决变电站进出线间距受限或进出线走廊受限，起到电力支撑作用在那个地区。如有需要，中压开关站可与配电室一起建设。

开闭站一般有两个进出线和更多出线（常用4~6个出线），但根据不同要求，进出线可设置断路器和负荷开关。

高压配电设备由高压进线隔离柜、高压进线柜、计量柜、变压器柜、母线隔离柜、联络柜、互投柜、PT（电压互感器）柜、直流面板、以及电流互感器、防雷设备（避雷器）、接地开关、高压母线、互感器、继电保护装置等；变电站设备主要由不同电压等级、不同容量的电力变压器组成。

高压进线柜的作用：

内置式高压断路器（或高压开关）是变配电室的主要电力控制设备。具有灭弧特性。系统正常运行时，可切断和接通线路及各种电气设备的空载和负载。当系统发生故障时，配合继电保护快速切断故障电流，防止事故范围扩大。

直流屏功能：

1、在交流电源正常的情况下，可提前将电池组充满电。当交流电源没电时，电池由电池供电，仍能保证断路器的运行、控制、保护和监测。

2、直流电源柜不需要考虑三相平衡问题。

变压器分类：

1、按相数：

1）单相变压器：

单相变压器是初级和次级绕组均为单相绕组的变压器；

单极性开关电源是指输出为单极性，即只有正负输出。与双极开关电源相比，双极开关电源有三个输出，分为正电源、负电源和地线。.

2）三相变压器：用于升高和降低三相系统的电压。

变压器是一种转换交流电压、电流和阻抗的装置。当交流电流流过初级线圈时，铁芯（或磁芯）中会产生交流磁通量，从而在次级线圈中感应出电压（或电流）。随着变压器行业的不断发展，越来越多的行业和企业使用变压器，越来越多的企业进入变压器行业。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上绕组，接电源的绕组称为初级线圈，其余绕组称为次级线圈。

三相变压器工作原理：变压器的基本工作原理是电磁感应原理。当交流电压加在初级绕组上时，交流电流流入绕组产生励磁，在铁芯中产生交变磁通。这种交变磁通不仅通过初级侧绕组，而且还通过次级侧绕组。，它分别在两个绕组中感应出感应电动势。这时，如果二次侧连接到外部电路的负载，就会有交流电流出，从而输出电能。

2、按冷却方式：

1）干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站、局部照明、电子线路等小容量变压器。

干式变压器广泛应用于局部照明、高层建筑、机场、码头、机械设备等场所。简单来说，干式变压器是指铁芯和绕组不浸入绝缘油中的变压器。冷却方式分为自然风冷（AN）和强制风冷（AF）。在自然风冷下，变压器可在额定容量下长期连续运行。强制风冷时，变压器输出容量可提高50%。适用于间歇性超载运行或紧急事故超载运行；由于过载时负载损耗和阻抗电压增加较大，处于非经济运行状态，不宜长期连续过载运行。

2）油浸式变压器：依靠油作为冷却介质，如油浸自冷、油浸风冷、油浸水冷、强制油循环等。

是工矿企业和民用建筑供配电系统中的重要设备之一。它将10（6）kV或35kV的电网电压降低到用户使用的230/400V母线电压。该型号产品适用于交流50（60）Hz，三相最大额定容量（单相最大额定容量，一般不推荐使用单相变压器），可在室内（室外）使用，可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均气温30℃，最高年平均气温20℃，相对湿度不大于90%以上（环境温度25℃），海拔不超过1000m。

3、按用途：

1）电力变压器：用于输配电系统的电压升降。

2）互感器：如电压互感器、电流互感器、测量仪表和继电保护装置。

3）试验变压器：产生高压，对电气设备进行高压试验。

4）特种变压器：如炉用变压器、整流变压器、调节变压器、电容变压器、移相变压器等。

4、按绕组形式：

1）双绕组变压器：用于连接电力系统中的两个电压等级。

2）三绕组变压器：一般用于电力系统地区的变电站，连接三个电压等级。

3）自耦变压器：用于连接不同电压的电力系统。它也可以用作普通的升压或降压变压器。

5、按铁芯形式分：

1) 核心变压器：高压电源变压器。

2）非晶合金变压器：非晶合金铁芯变压器是一种新型导磁材料，空载电流降低80%左右。是一种节能效果理想的配电变压器，特别适用于农村电网和发展中地区。较低的地方。

3）壳式变压器：大电流专用变压器，如电炉变压器、电焊变压器；或电子仪器、电视、收音机等的电源变压器。

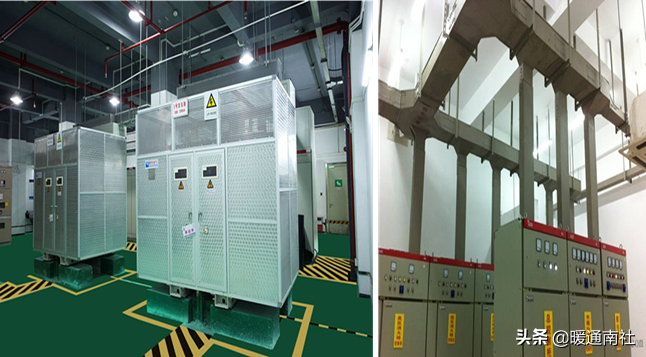

低压配电室设施及管理：

低压配电概述：低压配电系统由配电变电站（通常将电网的输电电压降低到配电电压）、高压配电线路（即1kV以上的电压）、配电变压器和低压配电。线路（电压低于1 kV）及相应的控制和保护设备。

高低压配电室的相关规定如下：

高低压配电室设有通风系统，干式变压器有超温报警和风机冷却装置。

高低压配电室、变压器室、发电机室的地坪应高于周围排水平面，其上方和周围无浸水、渗水、滴水的可能，无给排水管道穿过。

配电室的警戒线，防止其接近危险设备（如配电柜前、变压器隔离栅周围），应设置10cm左右宽的黄色地砖，避免后期维护。在需要人站立操作的位置，应在黄色警戒线内放置绝缘垫。

配电室应配备专业维修工具，配电室应配备配电系统模拟面板。

变压器顶部不安装照明灯具，变压器单独安装在房间内，带有可上锁的门，并配有自动控制的通风散热设备。

配电室商业用电建议及住宅照明分流控制（方便停电维修，因商业和住宅维修时间不同）。

如果变压器和配电柜安装在同一个房间，必须有安全隔离栅。

供电局远程限电报警信号应接监控中心。如果变压器距离监控中心较远，可安装室外蜂鸣器。

有下列情形之一的，变压器室的门应为防火门：

(1)变压器室附近有易燃物堆积的地方。

(2) 变压器室下方有地下室。

(3) 变压器室位于民用主楼内。

配电变电所安装消防设施：Ⅰ类建筑的配电变电所应配备火灾自动报警器和固定式灭火装置；二级建筑物的配电变电站可配备火灾自动报警器和手提式灭火装置。

配电装置室位于楼上时，应设置吊装孔或吊装设备的吊装平台。吊装平台、门或吊装孔的尺寸应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。

高压配电室和电容器室应设置不能打开的自然采光窗，窗下沿离室外地面的高度不应小于1.80m。不建议在面向街道的一侧打开窗户。

变压器室、配电装置室和电容器室的门应向外开，并装有弹簧锁。当相邻的有电气设备的房间之间有门时，门应能双向打开或向低压方向打开。

配电变电所各房间常开的门窗，不得直接与酸、碱、蒸汽、粉尘、噪声严重的相邻建筑物直接相连。

当变压器室和电容器室进行机械通风且周围环境较脏时，应加装空气过滤器。

变压器室、配电装置室、电容器室等应有防止雨雪及小动物通过采光窗、通风窗、门、电缆沟等进入室内的措施。

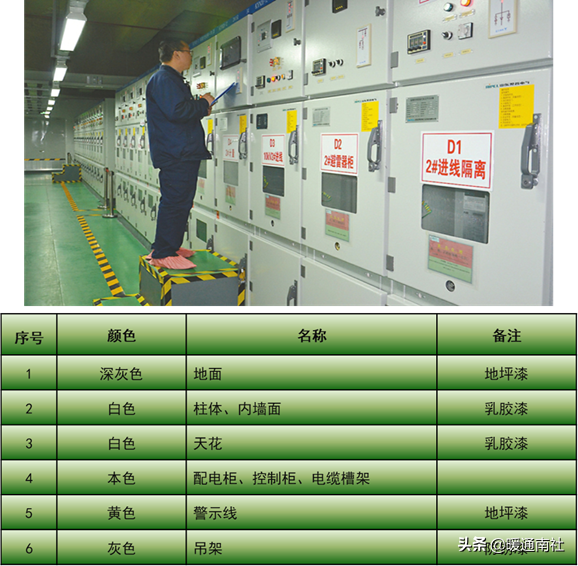

配电装置室、电容器室及各辅助室的内壁面应抹灰、粉刷。配电设备室、变压器室、电容器室和变压器室内壁的天花板应漆成白色。地（地）面应采用高级水泥或水磨石压光。

长度大于8m的配电室应设置两个插座，应布置在配电室的两端。如果两个出口之间的距离超过60m，应增加额外的出口。

楼上和楼下均为配电机房时，楼上配电机房应至少设置一个平台或通道，并有出口通向室外。

配变所的电缆沟和电缆室应采取防水​​、排水措施。当配电变电站设置在地下室时，进出地下室的电缆入口必须采取有效的防水措施。

变压器室应自然通风，夏季排风温度不高于45℃，进排风温差不大于15℃。

电容器房应有良好的自然通风，通风量应根据电容器的温度类别计算，夏季排风温度不应超过电容器允许的最高环境空气温度。当自然通风不能满足排热要求时，可采用自然进风和机械排风。

采暖区控制室（值班室）应采暖，采暖计算温度为18℃。在特别寒冷地区的配电室安装电度表时，应提供暖气。计算的加热温度为 5°C。

控制室和配电室的加热装置应采用钢管焊接，不得有法兰、螺纹接头和阀门。

当干式变压器室、配电装置室、控制室、电容器室安装在地下室时，在高湿度的地方，应安装吸湿器或安装除湿电加热器，地下室应该有排水系统。设施。

高低压系统图：

系统图底板尺寸为×长×宽。

底板的材质建议使用塑料板或有机玻璃，用喷绘纸喷漆后粘贴在底板上。边框的背景颜色为浅黄色。

标题字体为Song 72，颜色为黑色。

字幕字体为Arial 36，颜色为黑色。

绿色为生活用水管线图，红色为消防用水管线图，黑色为其他建筑部分示意图。

高低压配电室必备：

配电室门：

配电室是室内高低压负载的配电场所。主要为低压用户分配电能。根据民用建筑电气设计规范的规定，配电室的门应为防火门。配电室位于高层主楼内，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门。门应为A级防火门。

1、配电室防火门应向外开。

2、配电室门应锁好，钥匙由专人保管。

3.配电房号。

4.配电室门识别标志。

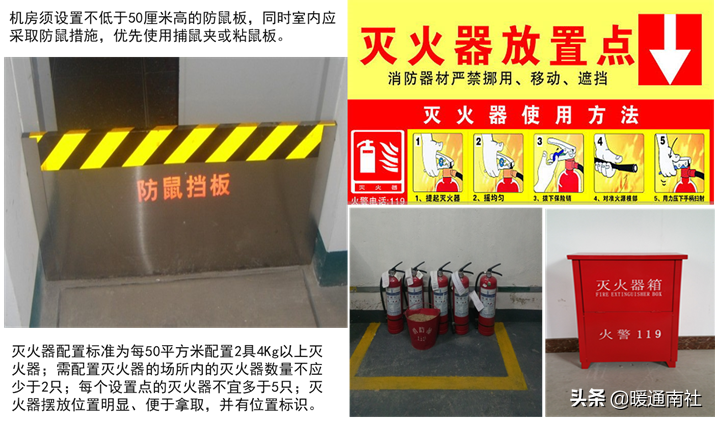

配电室灭火器：

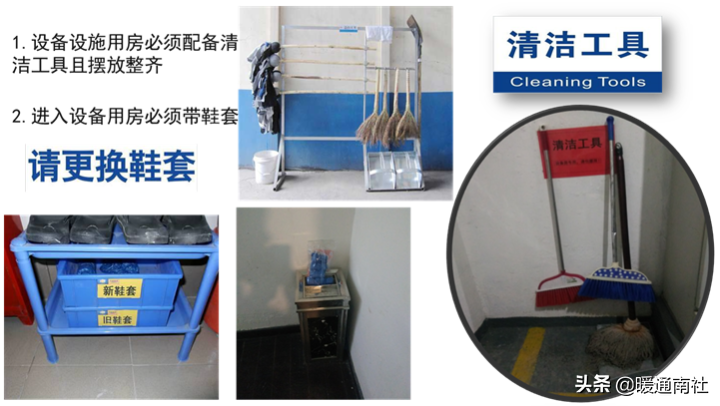

3、所有机房地面应平整、干燥、防滑，墙壁应平整、干燥。地板和墙壁干净，没有灰尘、油污和碎屑。

配电房标准：

1、地面平整、干燥、防滑、清洁；

2、地面不回沙，标杆机房地面和踢脚线必须铺地砖；

3. 粉刷墙壁。

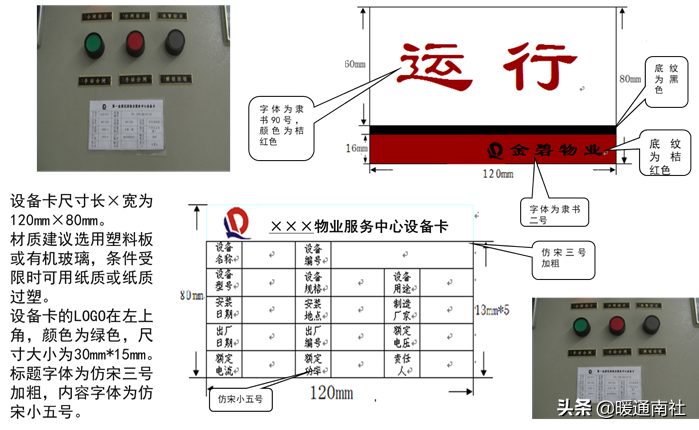

指示灯正常，运行状态卡位置规范。设备干净、光亮、无锈迹和污渍。

配电室、泵房、电梯机房等机房照明宜采用三防灯具：

特征：

1、防眩光功能：透明部分采用先进的照明光学原理进行优化，光线均匀柔和，无眩光、无鬼影，有效避免施工人员的不适和疲劳。

2、光效节能：选用的气体放电光源光效高，使用寿命长，使用寿命可高达30000小时；功率因数大于0.9，发光效率高，透光率好。

3、防振功能：多通道防振结构和一体化设计，确保在高频、多频振动环境下长期安全工作。

4、适用环境：高强度合金外壳经特殊表面喷涂密封处理，可在高温、潮湿及各种腐蚀条件等恶劣环境下长期使用。

5、安装方式：有座式、吸顶式、吸顶式等多种安装方式，可适应不同工作场所的照明需求。电子和机械双重保护，开盖后自动切断电源，增加了使用和维护的安全性、稳定性和可靠性。

电缆桥架、电缆安装标准：

机房系统品牌标准：

机房建设标准（安全用电标志）：

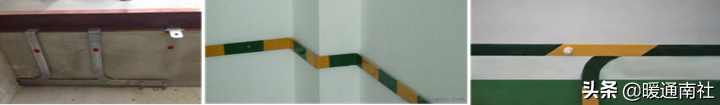

配电室接地做法：

槽钢做法：

槽钢沿配电柜地基连接接地干线，接地点不少于2点；

槽钢下焊40*4长50mm，圆角r=3mm，30°向下倾斜预制件，与机柜接地；

焊接标准：焊接扁钢和扁钢为扁钢宽度的3倍，焊接不少于3面，焊后打磨平整，防锈2次，银粉2次；

配电柜基础下的扁钢预留两颗M10*30螺丝，并配有双螺母松开平垫圈和弹簧垫圈；

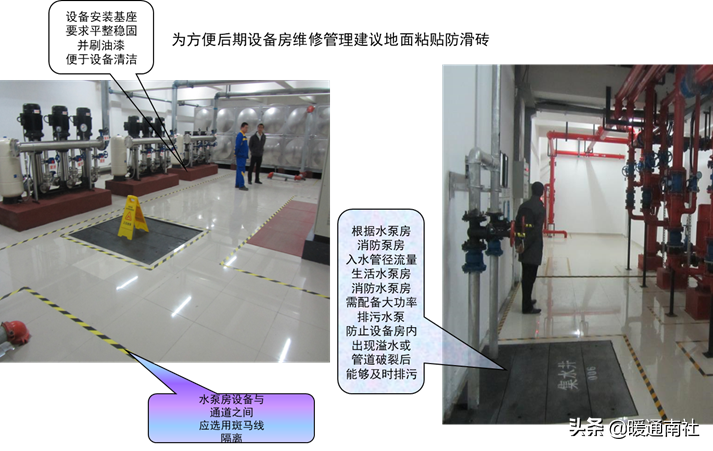

二次供水泵房：

二次供水设备的工作原理：

1、微电脑设定给水泵的工作压力，即用户的水压。使用生活供水时，设备运行在低压变频状态，变频器时刻监测管网压力，并计算比较反馈值和设定值。如果管网压力高于用户要求的压力（设定压力），输出频率会自动降低，从而降低泵的转速和出水量。如果管网压力低于用户要求的压力（设定压力），输出频率会自动增加，使泵的转速增加，出水量增加。使用压力。

2、当水管网压力上升到用户压力时，变频器会延时减速直至停止。只有当压力下降到某一设定压力值时，变频器才能重新开始工作。变频泵组的工作只是为了满足用户水压和管网压力的差值，大大节省了电力。

3、当流量调节器内的压力低于1个大气压时楼宇自控阀门，安装在流量调节器顶部的负压抑制器会自动开启，使气体进入流量调节气体，消除负压。当流量调节器中的压力升高时，多余的气体可以从流量调节器中排出，使流量调节器充满水，以供下一个用水高峰使用。当流量调节器充满水时，安装在流量调节器顶部的负压抑制器自动关闭，防止溢出。

二次供水的使用范围：

1、适用于任何自来水压力不足地区的加压供水；

2、建成的水池可采用无负压直接变频供水设备与水池共用的供水方式，进一步节约能源；

3、水厂大型供水中压泵站；

4、低位自来水的水压不能满足消防要求；

5、可对原气压供水设备进行改造，充分利用原气压水箱；

6、新建住宅小区、办公楼、综合楼生活用水；

7、各种循环水系统；

8、工矿企业生产生活用水。

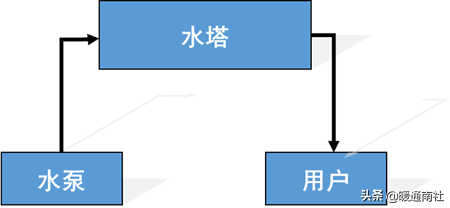

重力供水：将水抽到水塔，然后水塔靠重力供水

水泵是液位控制的。

变频供水：水源→水箱→二次供水设备→用户。

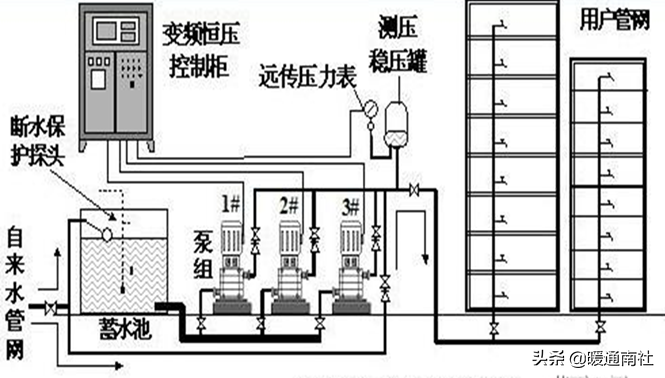

二次供水示意图：

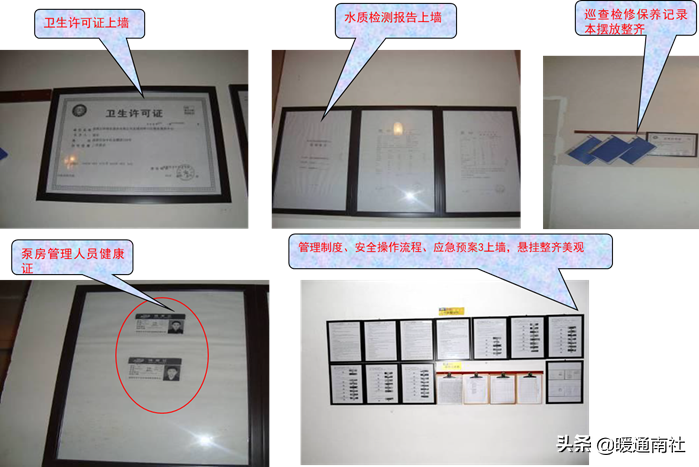

二次供水的组成：

1、泵房防火门应向外开；

2、泵房门应锁好，钥匙由专人保管；

3、泵房号；

4.泵房门识别标志。

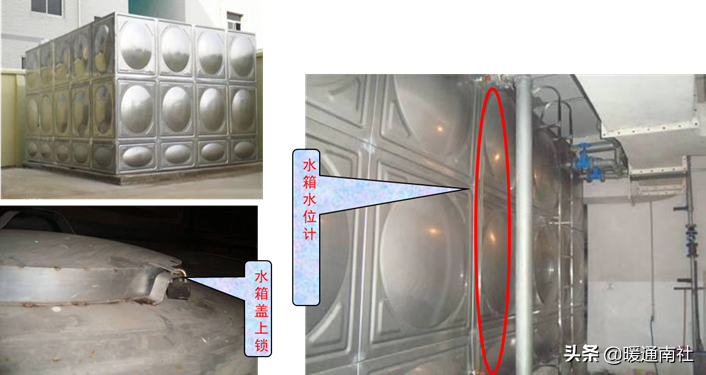

（一）水池（箱）：

1 水箱为不锈钢材质时，焊接材料应与水箱材质相匹配，焊缝应做抗氧化处理。

2 水池（箱）应独立设置，结构合理，内壁光滑，内肋无毛刺，无渗漏。

3 水池（箱）与污染源及污染物的距离应符合现行国家标准《建筑物给排水设计规范》的规定。

4 水池（箱）应设置在易于维护、通风良好、不结冰的房间内。室外水池（箱）和管道应有防冻、隔热措施。

（二）消毒设施：

1 二次供水设施的水池（箱）应配备消毒设备。

2 消毒设备可选用臭氧发生器、紫外线消毒器、水箱自清洗消毒器等，其设计、安装和使用应符合现行国家相关标准。

3 臭氧发生器应配备尾气消除装置。

4 紫外线消毒器应具有在线检测紫外线辐射强度，并应具有自动清洗功能。

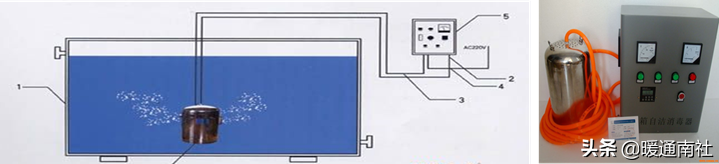

5 水箱自洁式消毒器宜外装。

根据目前消毒设备的使用情况，以上三类设备使用安全，消毒效果好；随着消毒技术的发展，将会出现新的安全可靠的消毒设备。

气压罐：

压力罐主要由阀盖、充气口、气囊、碳钢罐体和法兰组成。当它连接到水系统时，它主要起到蓄能器的作用。当系统水压大于膨胀水箱碳钢水箱时，当水箱与气囊之间的氮气压力被压缩时，系统水会在系统压力的作用下被挤入膨胀水箱的气囊中，压缩罐体和气囊之间的氮气，减少体积，增加压力；二是增加系统内整个水的容纳空间，降低系统压力，直到系统内水的压力和水箱与气囊之间的氮气压力达到新的平衡，然后停止水流入。当系统水压低于膨胀水箱内的气体压力时，气囊内的水在水箱与气囊之间的氮气压力作用下被挤出，补充回系统，水量为系统将下降，压力将上升，油箱将进入安全气囊。它们之间的氮气体积增加，压力下降，直到两者达到新的平衡，水停止从气囊挤回系统，压力罐起到调节系统压力波动的作用。系统水量减少，压力升高，水箱进入安全气囊。它们之间的氮气体积增加，压力下降，直到两者达到新的平衡，水停止从气囊挤回系统，压力罐起到调节系统压力波动的作用。系统水量减少，压力升高，水箱进入安全气囊。它们之间的氮气体积增加，压力下降，直到两者达到新的平衡，水停止从气囊挤回系统，压力罐起到调节系统压力波动的作用。

(3) 水泵

（1）噪音低、节能、维修方便；

(2)采用变频调速时，泵在额定转速下的工作点应在泵高效区的末端；

（3）对于用水量变化较大的用户，宜采用多泵组合供水；由于二次供水所用泵的规格一般较小，泵房规模有限，可采用多台泵组成的完整机组。使设施更紧凑，节省泵房空间。

(4)应设置备用水泵，备用水泵的供水能力不应小于最大运行水泵的供水能力。适用于变频调速供水。备用泵可设置为自注失败并轮流交替。

(5)电机额定功率在11kW以下时，应使用成套水泵机组。泵组应采取减振措施。

(6)每台泵的出口管道上应安装压力表、止回阀和阀门，必要时应安装水锤消除装置。安装压力表、止回阀和阀门，方便检查各台水泵的运行状态和故障时的维修；防锤措施可采用微阻缓闭止回阀等。

(7)每台水泵应设置单独的吸水管，避免水泵间吸水干扰。泵吸水口直径应采用偏心管件，泵出水口直径应采用同心管件。改善水泵进出水管的水力条件。

(8)水泵宜采用自灌式吸水。因条件不能自灌吸水时，应采取可靠的引水措施。非自吸水泵难以实现自动控制，无法保证整个系统的供水安全，故不宜使用。

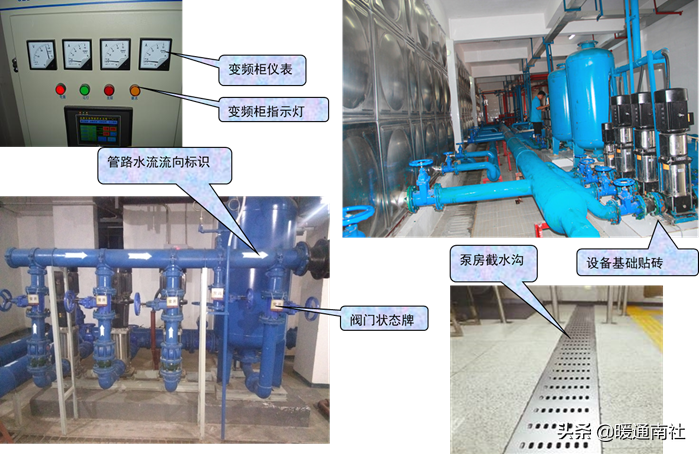

(4)变频柜

变频器是利用变频技术和微电子技术，通过改变电动机工作电源的频率来控制交流电动机的一种功率控制装置。逆变器主要由整流（将工作频率固定的交流电转化为直流电）、逆变器（由大功率开关晶体管阵列组成的电子开关，将直流电转化为不同频率、宽度和幅值的方波）、控制器（按设定程序工作，控制输出方波的幅值和脉宽，使叠加的近似正弦波的交流电与电网电压的频率完全不同，根据电机的实际需要提供电机所需的电源电压，从而实现节能。，调速的目的。变频器具有调压、调频、调压、调速等基本功能，应用现代科学技术，可以在不改变电压的情况下调节频率，或者在不改变频率的情况下改变频率。电压，根据负载需要调速，价格贵但性能好，结构复杂但使用简单，是现代控制异步交流电动机启动和运行的最佳设备。变频器具有调压、调频、调压、调速等基本功能，应用现代科学技术，可以在不改变电压的情况下调节频率，或者在不改变频率的情况下改变频率。电压，根据负载需要调速，价格贵但性能好，结构复杂但使用简单，是现代控制异步交流电动机启动和运行的最佳设备。变频器具有调压、调频、调压、调速等基本功能，应用现代科学技术，可以在不改变电压的情况下调节频率，或者在不改变频率的情况下改变频率。电压，根据负载需要调速，价格贵但性能好，结构复杂但使用简单，是现代控制异步交流电动机启动和运行的最佳设备。

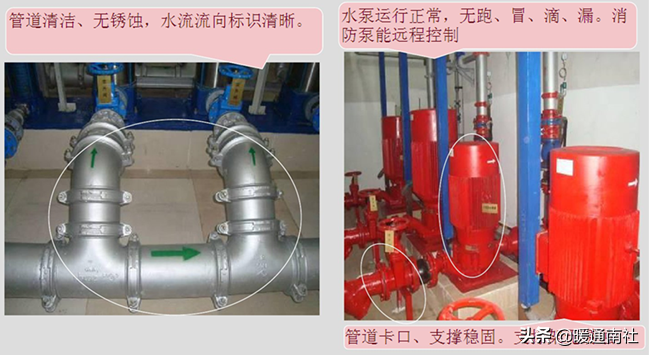

消防泵房：

所有负责消防和供水的水泵房都称为消防水泵房。消防泵房按功能分为取水泵房、给水泵房和加压泵房；按使用目的分为生活、生产、消防泵房（如自来水厂）、生产、消防泵房（如工业企业内部）、生活、消防泵房（如如民用建筑）、独立消防泵房（如油罐区）。

火灾报警装置及具有其他辅助功能的装置。产生的烟雾、热量、火焰等物理量通过火灾探测器转换成电信号传输到火灾报警控制器，同时显示火灾发生的位置和时间，以便人们及时发现火灾发生的地点和时间。及时灭火，及时采取有效措施，扑灭初期火灾，最大限度地减少火灾造成的生命财产损失，是人们扑灭火灾的有力工具。）火灾报警装置及具有其他辅助功能的装置。产生的烟雾、热量、火焰等物理量通过火灾探测器转换成电信号传输到火灾报警控制器，同时显示火灾发生的位置和时间，以便人们及时发现火灾发生的地点和时间。及时灭火，及时采取有效措施，扑灭初期火灾，最大限度地减少火灾造成的生命财产损失，是人们扑灭火灾的有力工具。）

紧急疏散、管件、洒水装置等；防烟排烟系统、防火门、防火卷帘、防火窗、手动报警按钮、声光报警输出控制设备组成火灾报警系统。

消防泵房设备分为两个系统：

第一组是消火栓系统。包括两台主泵、稳压系统、控制柜，并通过管道向大楼车库内的所有消防箱提供灭火水。管道内的正常压力由稳压系统控制在0.4-0.5MPa之间。第二组是喷水系统。包括两个主泵、稳压系统、控制柜，以及通过每个区域的管道向整个喷水网络供水。管道内的常压由稳压系统控制在0.8-0.9MPa之间。

消防泵是整个建筑消防设施中最重要的动力源，是整个消防给水设施的心脏。在灭火过程中，从消防水源到供水到灭火设备的供水必须由消防泵完成。消防泵房是安装水泵、动力设备及其他辅助设备的场所。在设备选型、管道和阀门布置、泵房建设等方面必须满足一定的要求。

消火栓系统示意图：

​​​
