远程监控系统

提供给空调终端用户，仅用于对空调机组进行本地（社区）监控。用户只需在电脑上了解机组运行状态或控制机组，无需前往环境恶劣的现场。它由监控网络控制。它由两部分和远程监控软件组成（网络结构见下页）。目前远程监控已经实现了一个软件可以同时监控多台机组的功能。

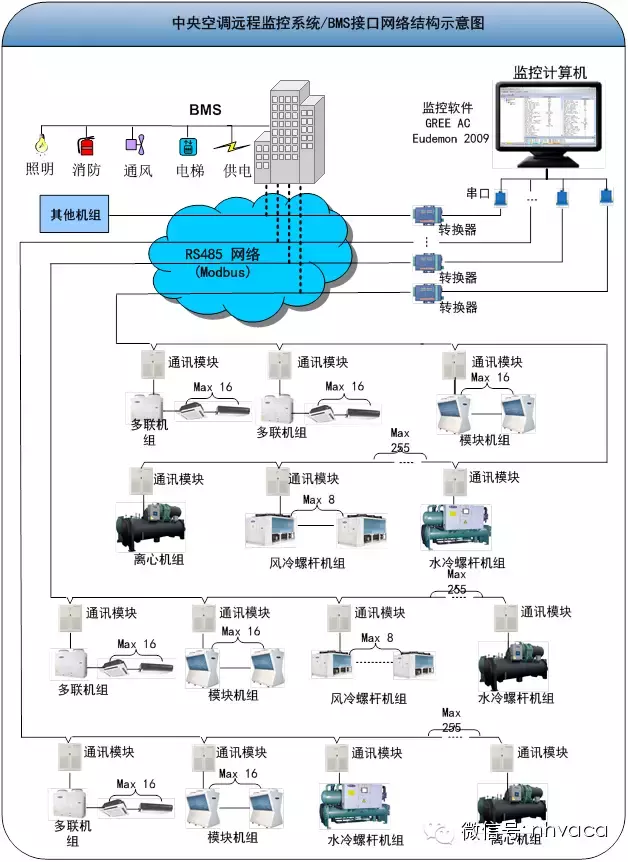

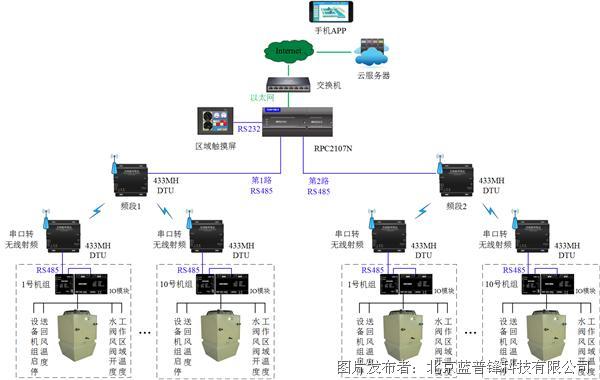

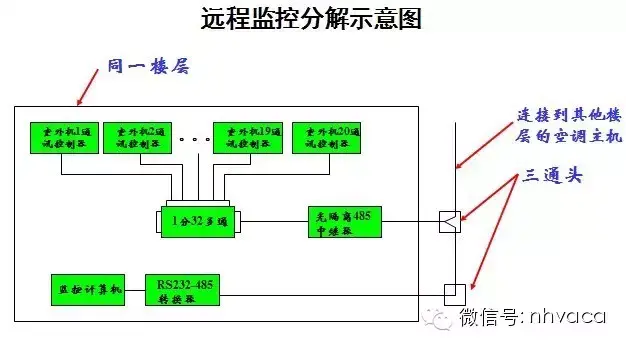

用于远程监控的网络拓扑和功能

支持多个串口同时工作（255个/串口）；

一款软件同时兼容多种机型；

使用该协议，可以访问用户的BMS系统；

自动检测单元（无需手动添加单元）；

免费数据库；

日程管理（按时间段定时控制）。

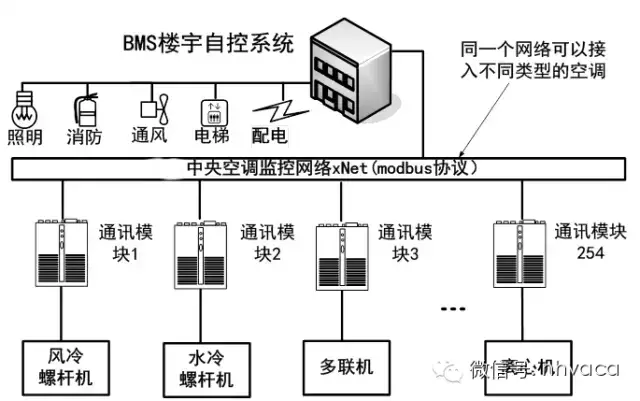

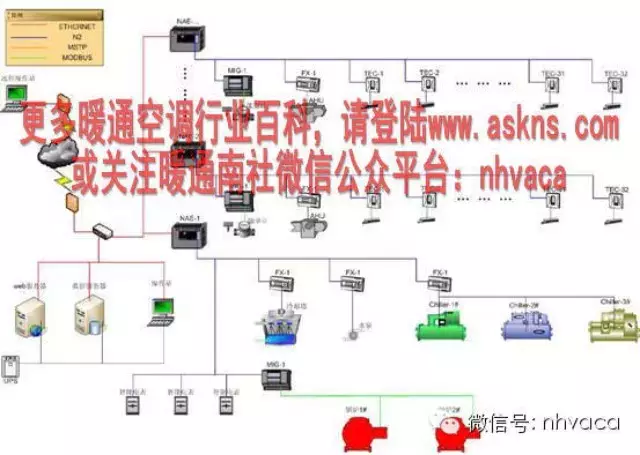

BMS系统

BMS ( ) 楼宇管理系统的缩写。

楼宇管理系统可以将楼宇内的消防、门禁、照明、暖通空调、电梯、安防等集成到一个系统中进行智能监控，而空调只是其中的一部分。

BMS系统提供了格力空调机组接入BMS的接口，方便用户进行系统集成。

BMS系统包括：接口设备（通讯模块或专用接口）、工程布线和协议。

BMS的主流接口包括： , .

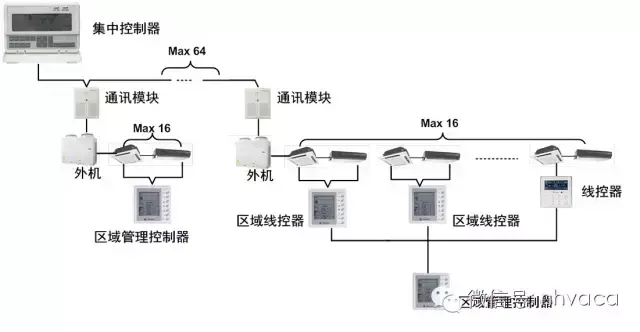

集中控制器

是为终端空调用户提供集中控制多个多联组的专用手持通讯器。

其工程接线类似于远程监控，需要通讯模块。

最多可以连接 64 台多重连接的外部机器。

适用于中小型集中监控项目。

线控器、区域线控器、区域管理控制器

有线控制器——最常见的手持控制器，只能直接控制一个内部单元；

区域遥控器——一个特殊的手持控制器，最多只能在一个单元中同时控制16个室内机；

区域管理控制器 - 一种特殊的手持终端，能够单独控制一个单元中多达 16 个内部单元。

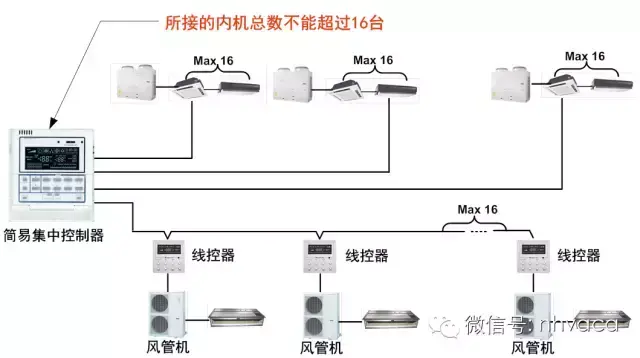

简单的集中控制器

它也是一个特殊的传播者；

有4个接口，可同时连接多台连接的室内机和风管机；

连接到所有接口的内部单元总数不能超过 16 个。

监控软件

监控软件是空调厂家内部提供给调试人员或经销商的软件系统，用于对机组在实验、安装、调试过程中的运行数据进行监控、分析和调试。

系统具有运行曲线显示、数据存储、查询等更专业的数据监控功能，仅供内部使用。

如果本系统与无线通讯模块配套使用，也可用于无线远程售后维护和调试。

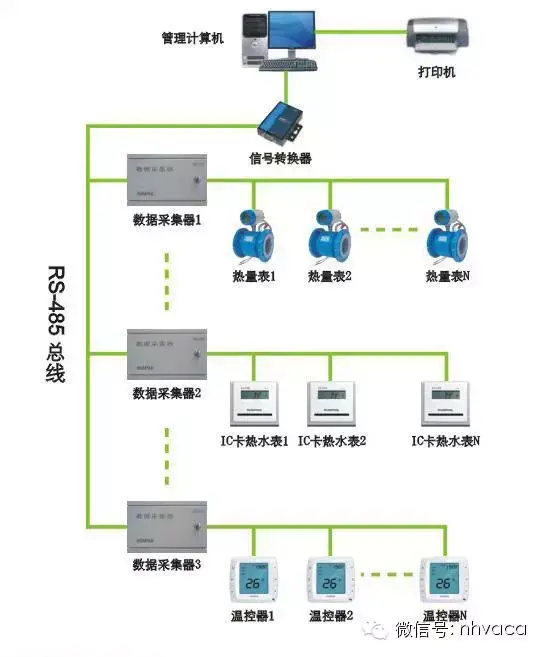

家庭计费系统

入户计费是提供给厂家终端空调用户（如物业）的软件系统，用于对多联组的运营成本进行合理分配和计算（实现使用多少，使用多少）。带电）。

系统监控网络、工程安装和远程监控都是一样的，不同的是需要安装电表，电表的安装方法更严格。

简单说明分户收费的原理，从而达到分户计费的目的。

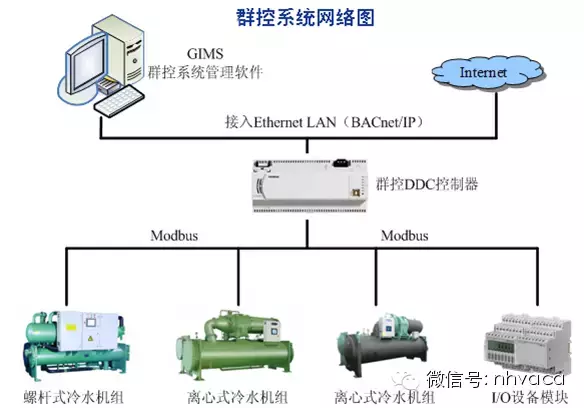

机组群控系统

实现空调主机及其周边设备的集中联动远程控制；

目的是通过冷量实际需求与各设备状态联动控制机组运行，减少不必要的浪费，实现节能减排；

应用范围：水机组、码头等

协议：

通信协议是控制器与控制器之间用于相互通信的明确规则。就像人与人之间说话一样，可以用同一种语言畅所欲言，但是如果两个人的语言不同，就需要翻译，专业的上述可以翻译协议的设备被称为“网关”。有各种通信协议。现在我们在格力中常用的协议主要有：

内部协议——通信模块，实际上是一个网关。

协议——起源于电力行业，是目前国际上流行通用的协议，应用广泛。我们的 BMS 系统使用此协议。

TCP/IP协议——这是目前计算机网络通信中使用的标准通信协议，应用广泛（可以说已经不再无处不在了），未来必须大力开发兼容该协议的产品.

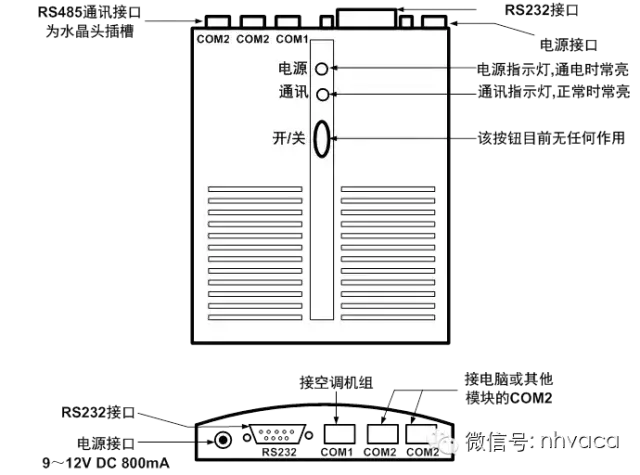

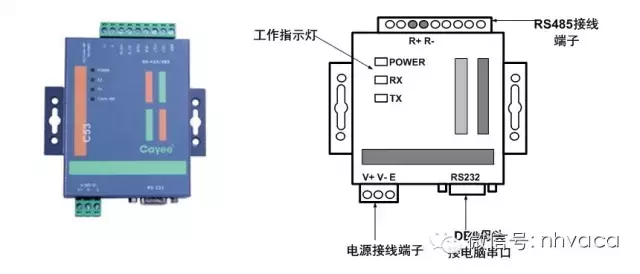

RS232-485光隔离转换器

它是将RS232信号和485信号相互转换的设备。使用它是因为电脑与外设的通讯一般是通过串口的RS232信号，而我们的空调是485信号。现在很多电脑都没有串口，但是也可以用USB来模拟串口设备。

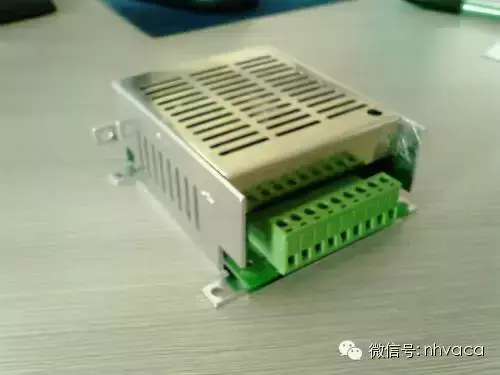

光隔离中继器

485总线的通信节点（上面连接的设备通常称为节点，最多32个）和通信距离（最远800米）是有限的。如果超过限制信号，信号会明显衰减，导致通讯异常。中继器的作用是加强信号增加节点，延长通信距离。

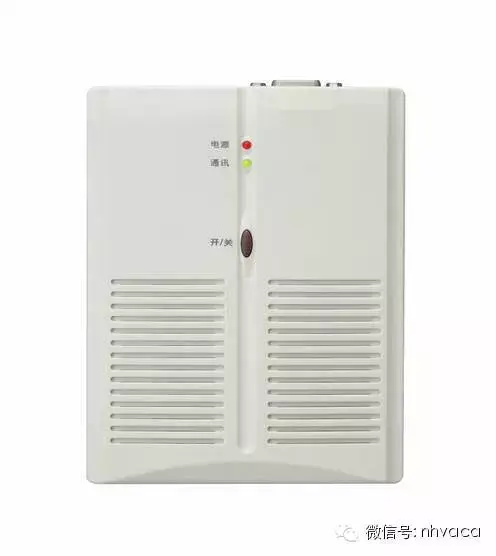

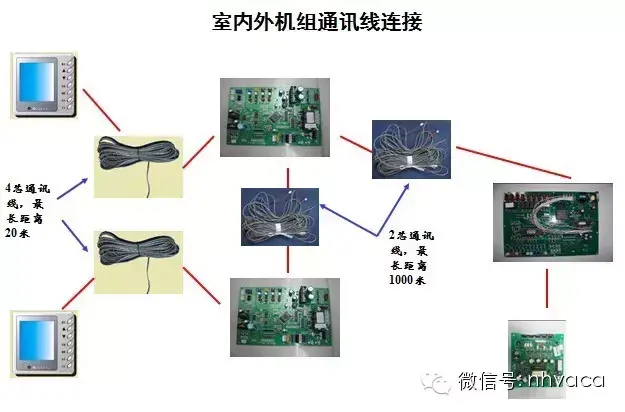

通讯模块

通信模块负责采集空调数据并上传至监控系统或将监控系统的控制命令发送至空调，作为空调与监控系统之间的中转站。沟通。但是它的存在也给工程安装带来了很多麻烦，所以在设计上对其进行了越来越多的改进，比如集成到主板、通过通讯线供电、无极性接口、地址自动分配等。

通讯模块地址

我们常说的比如IP地址，通讯模块地址楼宇自控系统空调，地址是什么？

地址实际上是一个或一组数字，代表了通信设备在网络中的唯一标识。

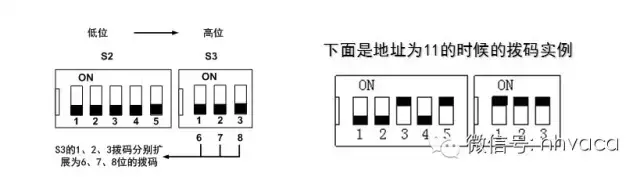

通讯模块用一个8位的拨盘来设置通讯模块的地址，打开时表示为0。

在远程监控中，通讯模块的地址就是本机的地址（本机号码拨到号码上）。

通讯模块进行地址拨号，教你一个小技巧（熟练使用电脑的计算器）。

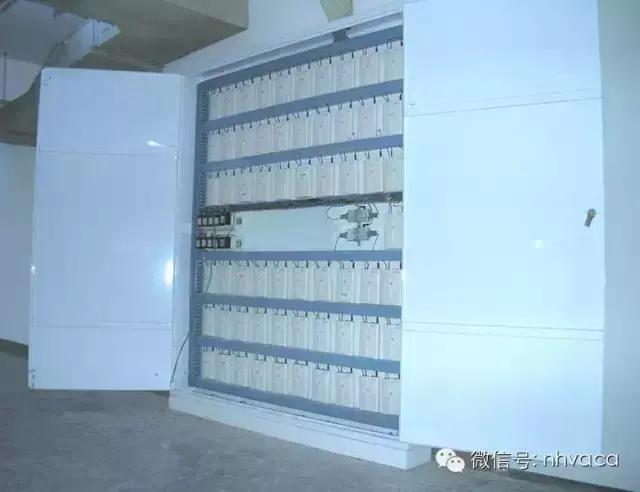

集中控制柜

集中控制柜是为保证通信模块的安全，便于工程安装中的维护而制作的电气柜。通讯模块统一安装在其中，标准化，便于管理。

监控中心空调监控终端
