楼宇可视对讲系统是小区智能化系统的必备系统。整体体积比较大。如何设计目前的楼宇可视对讲系统？

一、系统概述

楼宇可视对讲系统充分应用计算机技术、自动控制技术、通信与信息处理技术，采用国际通用网络TCP/IP网络架构设计，集可视对讲管理主机、室内分机、门禁主机、挂墙机等于一体设备。它通过标准的网络交换机连接到住宅以太网，再通过汇聚交换机连接到外部网络，真正实现TCP/IP到户、户到户可视对讲。

TCP/IP是一个开放的标准，系统具有非常大的带宽，可以同时与多方通信而不受干扰，系统容量不受限制，可以自由扩展和升级。所有布线方式均使用网线和灯光，方便、简洁、高效、高带宽、可扩展性强。

楼宇可视对讲是对小区智能化系统投入较大的系统。应尽量选择性价比高、可靠性、安全性、适用性、先进性、科学性、兼容性和可扩展性高的产品。施工布线和人工成本，节省施工成本。

所有可视对讲产品均采用嵌入式操作系统，系统安全可靠，系统设计过程充分考虑未来智能楼宇其他安防子系统的信息共享和联动需求，为一整套综合智能小区管理系统未来预留接口，实现系统的集成化、开放性和可扩展性，为系统的扩容和扩容做准备。

实现人脸识别、手机震动、刷卡、密码、指纹识别、门禁、可视对讲、实时监控、信息发布、家庭安防、短信拍照、电梯控制、紧急报警等功能；支持云对讲，用户可以通过手机随时随地接听访客电话，访客二维码预约，不错过访客。

2.系统配置

根据小区的户型结构和甲方的具体要求，数字可视对讲系统，即基于TCP/IP通信协议的数字楼宇对讲系统，系统数据库与门禁管理系统共享，系统的基本配置如下：

1. 在每个单元的楼梯口安装彩色视频门口机。门口机内置门禁卡控制器。

2、每户安装一台彩视室内机；具有呼叫、对讲、监控、开锁、区域报警、紧急求助、门铃呼叫等功能，并可扩展信息接收、图像存储、电梯联动控制等功能。

3、在小区消防监控中心安装彩色可视化管理机。

4、在小区的各个出入口安装彩色视觉墙机。

5、对于各种室内探测器的设置，一般在入户门上安装门磁探测器，在客厅或卧室安装红外探测器，在厨房安装煤气泄漏探测器，在浴室或卧室安装紧急按钮。其他探测器由住户根据需要自行配置。

3. 系统设计

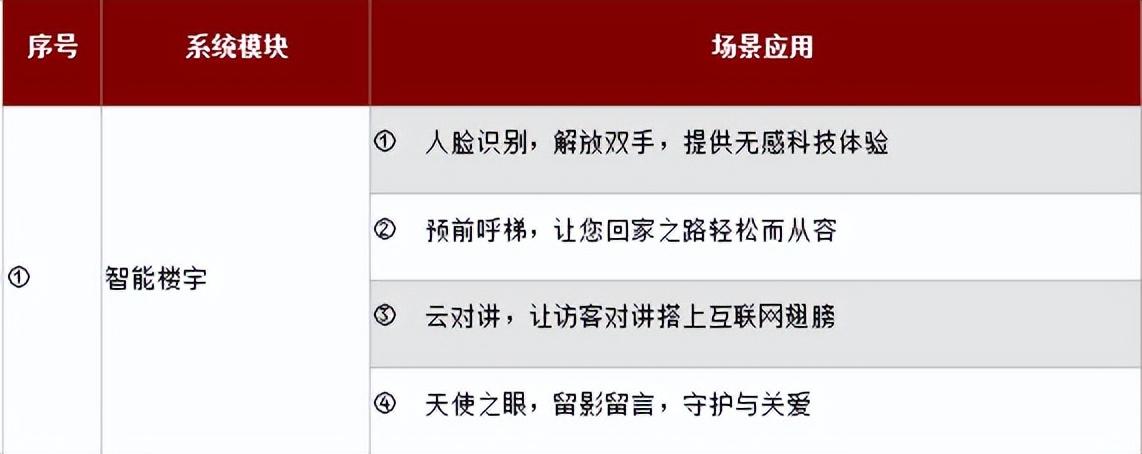

3.1 功能场景类别

3.2 系统原理结构图

3.3 系统各模块功能

1.彩色可视对讲功能

访客与住户通话：访客通过门机拨打住户室内机，住户室内机振铃，住户拿起电话，实现与访客双向对讲。

访客与管理员沟通：访客可通过门禁呼叫管理机，与管理员实现双向对讲。

管理员与住户沟通：管理中心通知住户某事，也可通过管理机拨打住户室内机，实现与住户双向对讲。

访客、居民和管理员之间的三向通信是双向保密的。

2.视频监控功能

住户可以通过室内视觉分机实时监控单元门口机的图像。管理员还可以通过管理机实时监控单元门口机的图像。

3.门禁开锁功能

住户确认来访者后，按下开锁即可实现远程开锁，管理员可通过管理机远程开每栋楼的门锁。

门禁开锁功能：居民可使用感应卡开门，感应卡可与一卡系统中的其他卡配合使用。密码开锁功能：住户可以通过密码打开大楼的门。

4.居民求救报警功能

当住户有紧急情况时，可以长按室内机上的“紧急求救”按钮2秒（防误触保护功能），求救信号会立即上传到管理中心，管理单元将立即显示事故发生的门牌号，以便居民及时获得信息。支持。无论如何，按下室内机的紧急报警按钮，可以让管理中心优先处理。您还可以连接外部求救按钮楼宇自控门，通过按下按钮实现即时报警。

5.家庭安全报警功能

提供有线8防区报警接口，8路防区输入，外接安防探测器，报警触发后通过网络向安防中心报警，保障家庭财产和生命安全。

6、综合物业管理功能

设置在小区物业管理处的管理机，可接听上门电话并开锁，自动记录接听、未接、已拨的记录，以及住户的布防、撤防、报警记录，并可上传至用于桌面管理的社区管理平台。让管理员足不出户，完成访客与管理员、居民与管理员的通话，管理小区人员的进出，使物业管理更加完善，提高小区整体管理效率。

7.信息接收和图像存储功能（扩展功能）

（一）物业管理部门可通过信息发布系统发布社区公告、天气预报、社区服务、水电费征收等信息。方便物业管理部门与业主之间的沟通。居民可以通过室内机查看管理中心发送的文字信息（社区公共信息和私人信息）。

（2）特别设计的拍照功能，如果住户不在家，当有访客时，系统会自动抓拍并存储访客图像，方便住户事后查询和联系。即使居民在家，存储的访问记录也增强了安全性。保证。

8.电梯联动功能（可扩展功能）

对于高层单位，可设计电梯联动功能，可实现（四种可选方式）：

（1）开门叫电梯：居民在靠近门口机读卡区的单位门口刷感应卡。门禁控制器识别并验证感应卡无误后，控制开门，同时发出控制信号使电梯下行到门口机所在的位置。地面。

对于访客，首先使用对讲系统呼叫住户。住户确认来访者身份后，通过对讲室内机按下开锁按钮打开单元门，并发出控制信号使电梯下行至门机所在楼层。

（2）刷卡乘梯与对讲联动：居民进入电梯轿厢，将感应卡放在电梯控制板门卡读卡区域附近刷感应卡，电梯控制器发送可达根据感应卡授权的楼层信息发出楼层信号。，乘员再次按授权楼层号键，电梯启动，对于其他非授权楼层，乘员无法按该键登记运行电梯。

对于访客，首先使用对讲系统呼叫住户。住户确认来访者身份后，通过对讲室内机按下开锁按钮打开单元门。电梯联动控制器发出客人可以上楼的信号。客人进入电梯后，按住户 按下您所居住楼层的按钮后，电梯将启动，而其他未经授权的楼层，访客无法通过按钮选择。

(3)住户呼叫电梯：住户可通过室内机在室内呼叫电梯。当住户要出门时，可以利用室内机的电梯召唤功能，让电梯提前到达住户所在楼层，避免住户在电梯门口长时间等候。.

（4）业主回家后，用手机APP扫二维码开门，同时将电梯链接到一楼，方便快捷。

9.云对讲功能

单元电梯机、区域机使用人脸识别、密码、信用卡、手机（APP+蓝牙）开门；2 访客呼叫业主时，若室内机无人接听，将直接转接到业主手机，业主可通过手机APP与访客进行视频通话，开门。

10. 人脸识别

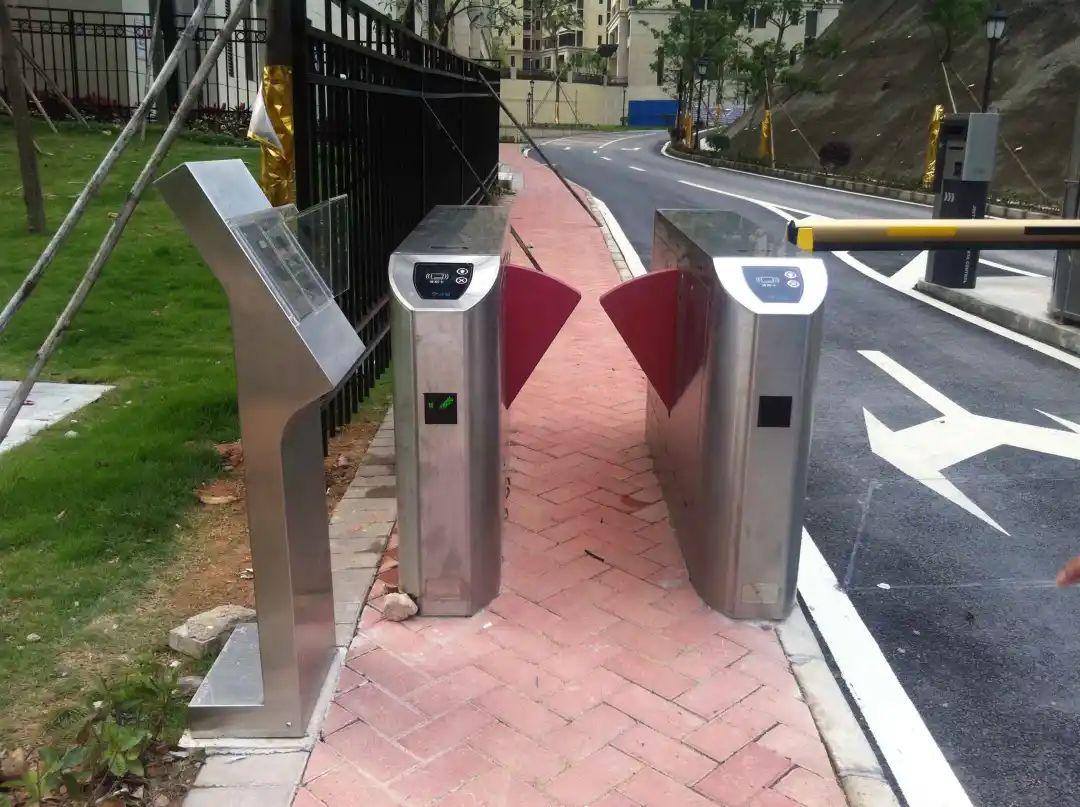

1、小区人行道入口和单元入口处安装人脸识别单元；车主通过电梯机器前，电梯机器自动进入人脸识别界面，实现人脸识别认证解锁，为用户带来更便捷的通过体验。

2.结合对讲门禁和人行道闸，实现人员智能识别和快速通行。
