主办单位：研发中心外观图 研发中心参数：44点输入输出：16点数字输入、16点继电器输出、6点模拟输出（0~10V、4~20mA、0~20mA）、6点模拟量输入（0~10V），4~20mA，0~20mA） 通讯接口：1个以太网接口（/TCP主从协议）1个RS232通讯接口（免费（可定制）通讯协议或/RTU主从协议） 3 RS485通讯（自由（可定制）通讯协议或/RTU主从协议） 1 CAN2.0通讯接口（自有通讯协议） 内置通讯管理单元和协议转换器研发中心系统架构V80扩展（数字) E16D 16点输入 E16DR 8点输入、8点输出 继电器输出 E16T 16点晶体管输出 R&D 中心 V80 扩展（模拟） E8AD1 8 点模拟电流输入 E8AD2 8 点模拟电压输入 E4DA1 4 点模拟电流输出 E4DA2 4 点模拟电压输出 E6MA1 4 点模拟电流输入 2 点模拟输出 E6MA2 4-点模拟电压输入 2点模拟输出 E5THM 5点热电偶输入 PWM输出 E4RTD 4点热电阻输入 晶体管输出 研发 中央研发中心 中央空调原理研发中心 新风处理机组中央空调系统主要由冰箱、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔。

各部分的功能和工作原理如下： 制冷机通过压缩机将制冷剂压缩成液态，然后送入蒸发器与冷冻水进行热交换，对冷冻水进行冷却。在管内，由风扇吹动，达到降温的目的。蒸发的制冷剂在冷凝器中放热成气态，冷却泵将冷却水送入冷却塔，由水塔风机喷淋冷却，与大气进行热交换，将热量散发到大气中. 中央空调系统部分：冷冻水循环系统由冷冻水泵、室内风机和冷冻水管组成。从主机蒸发器流出的低温冷冻水经制冷泵增压后送入冷冻水管道（出水），进入机房进行热交换，带走机房热量，最后返回主机蒸发器（回水）。室内风机用于将空气吹过冷冻水管，降低空气温度，加速室内热交换。冷却水循环部分 该部分由冷却泵、冷却水管道、冷却水塔和冷凝器组成。冷冻水循环系统在进行室内热交换时，必然会带走大量的室内热能。热能通过主机内的制冷剂传递给冷却水，使冷却水的温度升高。冷却泵将加热后的冷却水压入冷却水塔（出水）与大气进行热交换，降温后送回主机冷凝器（回水）。研发中心中央空调原理主机的主机部分由压缩机、蒸发器、冷凝器和制冷剂（制冷剂）等组成。工作循环过程如下：首先，低压气态制冷剂由压缩机加压。并进入冷凝器逐渐冷凝成高压液体。

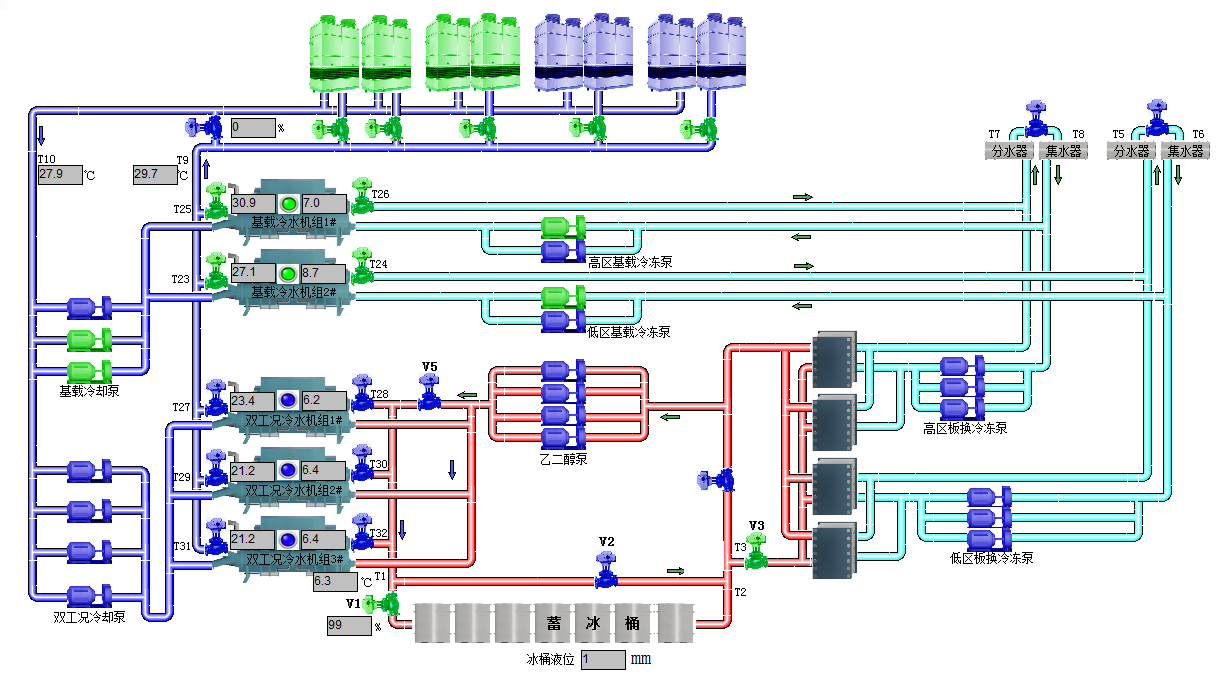

在冷凝过程中，制冷剂会释放出大量的热能，被冷凝器中的冷却水吸收并输送到室外冷却塔，最终释放到大气中。然后，当冷凝器中的高压液态制冷剂流经蒸发器前的节流减压装置时，由于压力的突变而汽化，形成气液混合物进入蒸发器。制冷剂在蒸发器中不断蒸发，同时吸收冷冻水的热量，使其温度降低。最后，蒸发器中汽化的制冷剂变成低压气体，重新进入压缩机，以此类推。研发中心新风处理机组研发 D中心制冷站界面楼宇自控系统实训一、智能楼宇概述二、楼宇自控发展历程三、楼宇自控系统四、楼宇自控子系统五、系统组成六、通信协议七、系统设计八、空调DDC设计楼宇自控系统二、楼宇自控发展历程到管理发展历程。一个。几十年前 b, 80s c, 90s 楼宇自控系统三、楼宇自控系统1、 对于现代楼宇，在没有安装BAS的情况下，使用这些设备往往会出现以下问题： 能耗问题 楼宇自动化系统2、 楼宇自控系统是建筑物或综合体中的配电、照明、电梯、空调、供暖、给排水、消防、安防等众多分散设备的运行和安全。对状态、能源使用和节能管理实施集中监控、管理和分散控制的楼宇管控系统称为BAS()。

楼宇自控系统的良好管理，将延长楼宇设备的使用寿命，延长设备更换周期，节省楼宇设备费用。故障及各种报警信号，方便将损失降到最低，便于操作人员处理故障，节约运行成本，节约能源楼宇自控系统四、BAS子系统a、暖通空调系统提供舒适的环境和是BAS中的一个重要子系统。系统为楼宇内的机电设备（如冷却塔、冷水机组、空气处理机、空气控制设备等）提供优化控制的楼宇自动化系统/停机控制、数学函数、逻辑函数、趋势运行记录、报警管理等 b．给排水系统主要用于饮用水的供应和污水的排放。楼宇自控系统 楼宇自控系统 c、变配电系统是通过BAS的管理中心对楼宇的高低压配电室及所有变配电设备进行监控、报警、管理和程序控制，提供对重要电气设备的控制。程序、时间程序和相应的联动程序。通过BAS管理中心对楼内高低压配电室及所有变配电设备进行管理和程序控制，提供对重要电气设备的控制。程序、时间程序和相应的联动程序。通过BAS管理中心对楼内高低压配电室及所有变配电设备进行管理和程序控制，提供对重要电气设备的控制。程序、时间程序和相应的联动程序。

楼宇自控系统 D．电梯控制系统通过BAS系统对施工过程中与BAS系统配合的部分子系统执行联动程序。楼宇自控系统五、BAS系统组件 检测组件 各种传感器 执行调节机制 DDC 传输通道 中央处理器 人机界面 外围设备 中控室 现场部分 楼宇自控系统 中控室（数据中心）：包括中央处理计算机（微机、存储器、磁带机和接口设备）、外围设备（显示终端、键盘、打印机）和不间断电源三部分。楼宇自动化系统传感器及执行调节机制：传感器是指安装各种监控场所和各种敏感元件、变送器、触点和限位开关，用于检测现场设备的各种参数（如温度、湿度、压差、液位等），并将信号发送到调节控制器（变电站、数据中心等），如铂电阻温度检测仪、复合湿度检测仪、风道静压变送器、差压变送器；楼宇自控系统执行调节机构是指安装在各监测点，接收变电站调节控制器输出指令信号，对现场操作设备如电动阀、电磁阀、调节器等进行调节和控制的机构。阀门等，包括执行机构（如电动阀上的电机）和调节机构（电动阀的阀门）。楼宇自控系统变电站控制器：基于微处理器的可编程直接数字控制器（DDC），接收传感器输出的信号，进行数字运算、逻辑分析判断处理，自动输出控制信号，驱动调节机制。

楼宇自控系统的变电站控制器是整个控制系统的核心。采用直接数字控制器（DDC），具有AI、AO、DI、DO四个输入/输出接口。直接与现场传感器和执行调节机构连接，测量各种物理量，实现对受控系统的调节和控制，方便灵活。楼宇自控系统包括：AI-模拟输入接口，可作为仪表的检测输入，如温度、压力等，一般为1-10V或4-20mA直流信号。AO-模拟量输出接口用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，无需外接电源，输出为0-10V直流信号。楼宇自控系统的DI-数字输入接口，即接点、液位开关、限位开关的闭合和断开，一般用于检测设备状态、报警接点、脉冲计数等。 DO-数字输出接口用于控制风机、水泵等的运行，也可作为输出信号和动作增减型执行机构。楼宇自控系统数据传输线：是连接系统各部分的纽带。各监控点到变电站控制器的线路逐点（径向）连接，数据中心与各变电站通过总线或环网结构进行组织。每个子站直接用双芯线环接在总线上，实现子站与子站之间、子站与中心站之间的通信。楼宇自控系统，打印机，计算机通讯接口，分站，子站，总线式网络结构，楼宇自控系统，环网结构，打印机，电脑分站，子站，子站，通讯接口，子站、子站 子站 子站 子站 打印机 楼宇自动化系统六、通讯控制协议 楼宇自动化系统基本采用分布式控制方式和分布式控制方式，通过一定的控制网络，这需要控制设备和建筑物。

目前国际上比较常用的是and。楼宇自动化系统1、 参考美国国家标准协会的 ANSI/-1995 标准。它是由楼宇管理、系统用户和系统集成商联合提出的一种正式的、非专有的开放协议通信标准。楼宇自动化系统详细描述了系统的工作原理。它定义了系统各个部分之间共享数据的所有规则，如何实现数据共享，可以使用什么通信介质，可用哪些功能，如何解释信息等。总之，它为数据共享建立了一个基本规则。不同系统之间的信息交换。楼宇自动化系统使用的通信协议2、协议技术。该协议遵循国际标准化组织 (ISO) 定义的开放系统互连 (OSI) 参考模型定义的所有七层服务。它适用于任何类型的传输介质。楼宇自动化系统3、是一个综合规范，允许广泛的实施并提供一组强大的服务功能。但是，该协议是在小型终端控制设备中实现的，无法达到最大的性价比。是针对设备优化的强大协议；从传感器和调节器到区域控制器，应有尽有。楼宇自动化系统3、是一个综合规范，允许广泛的实施并提供一组强大的服务功能。但是，该协议是在小型终端控制设备中实现的，无法达到最大的性价比。是针对设备优化的强大协议；从传感器和调节器到区域控制器，应有尽有。楼宇自动化系统3、是一个综合规范，允许广泛的实施并提供一组强大的服务功能。但是楼宇自控网站，该协议是在小型终端控制设备中实现的，无法达到最大的性价比。是针对设备优化的强大协议；从传感器和调节器到区域控制器，应有尽有。

它带有一个紧凑的协议机架，可轻松安装到廉价设备中。但其通信速率较低，只能应用于工作层。因此，楼宇自控系统用于连接工作层的控制器、传感器和调节器等设备；LAN级别的控制用于连接各种系统；两种协议相辅相成，建立完整的建筑结构，取得最佳效果。性能和成本。楼宇自控系统七、BAS系统的设计 BAS系统的设计具有很大的灵活性。应根据建筑物的整体功能要求和物业管理方法的控制水平，根据建筑物内不同区域的要求和被控系统的各种特点，选择先进、成熟、可靠、经济、合理的控制系统方案和设备，避免投资的盲目性。楼宇自控系统1、楼宇自控系统设计依据GBJ93-86《工业自动化仪表工程施工及验收规范》楼宇自控系统2、

BAS中控室可与消防控制中心、安防监控中心组合成楼宇控制中心。此时，位置应符合消防控制中心的要求。楼宇自控系统BAS中控室室内设备布置应符合以下要求：操作距离大于3m时，操作台离墙布置时，操作台后方应留有1m以上的维护距离，并注意避免阳光直射。当控制台水平布置总长度大于7m时，各端和观察区应留有足够的安装位置c。BAS系统配备独立不间断电源，采用集中供电方式时，应考虑供电设备的面积和位置。d。应适当考虑员工值班、维修和休息所需的面积。楼宇自控系统 BAS 对中央控制室的其他要求： a．控制室应使用防静电活动地板 b．控制室长度大于7m时，应有两个外门出口，门宽不小于1m c。见控制室土建及装修要求。楼宇自动化系统的供电要求5、机房设计标准的BAS系统不间断电源（UPS）设备，其容量应包括系统中电气设备的总和并考虑预期的扩展容量，UPS供电时间不应少于20分钟；楼宇自控系统c和DDC的供电应由中央控制室集中供电。DDC为辐射供电。如果采用就地供电方式，可由就近的安防电源供电；楼宇自控系统6、BAS系统的接地要求一般采用楼宇整体接地方式，要求整体接地电阻不大于1。如果BAS系统有单独的接地极，则应在某一点接地。接地电阻要求不大于4，与建筑物防雷接地系统接地极的距离不小于20m。、调节阀的计算方法等，见相关自动控制设计手册；现场仪表的安装方法见相关自动化仪表标准安装图集和设备制造商的安装操作手册。

楼宇自动化系统八、空调DDC系统的监控与设计空调DDC系统的定义与组成DDC系统是BAS的技术形式。DDC是英文的缩写，翻译为“直接数字控制”。楼宇自控系统空调DDC系统，即采用计算机控制技术，将空调系统中的各种信号（温度、压力、流量、状态等）通过输入装置输入计算机，并进行处理通过相应的程序。设备输出，然后控制相应的执行器。如图所示。楼宇自动化系统传感器转换器微处理器转换器执行器变送器DDC系统信号类型信号可分为数字输入（DI）、数字输出（DO）、模拟输入（AI）和模拟输出（AO）四种信号。楼宇自控系统的模拟信号对应一定量的电压或电流值，这与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、差压等。模拟量输出信号：待控制的电动风阀、电动水阀。楼宇自控系统的数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、压差开关、液位开关、开关信号、防冻保护等。数字输出信号包括：电磁阀控制，二位电动水阀控制，

楼宇自控系统的主要功能空调DDC监控系统空调DDC系统可以实现楼宇空调系统的各种控制功能，同时还具有各种管理功能。楼宇自控系统（1）能源控制和管理功能。冷热负荷，控制空调系统中的空气系统和水系统，自动控制冷热设备的运行状态和运行参数，使整个空调系统达到最佳节能状态。（2）对于空调系统及其冷热源系统的相关参数的调节、控制和监测，并监测空调设备的运行。(3） 对冷水机、水泵、风机等空调设备在规定时间进行启停控制，达到节能目的。自动控制系统（4）自动累计空调设备的运行时间，并报警维修期，以便更换或维修相关设备，延长设备使用寿命，提高运行效率设备质量。（5）根据空调设备的运行时间楼宇自控网站，自动切换工作和备用设备，保持设备处于良好工作状态。（6）电能计量计费）空调系统消耗。（7）各种物业管理文本的自动生成、打印和查询）。楼宇自控系统空调DDC系统的组成1）时钟：用于调节和控制各种输入输出数据，各种运行时间。2）程序存储器：存储各种应用程序，即控制程序< @3）用户为控制各种空调系统准备的工作内存：用于读写、随机访问和临时数据访问。楼宇自控系统4）多路输入输出控制器：多路输入控制器可将输入信号送入A/D转换器，将模拟量转换为数字量，输入微处理器进行运算。存储各种应用程序，即用户为控制各种空调系统而准备的控制程序3）工作内存：用于读写、随机存取和临时数据存取。楼宇自控系统4）多路输入输出控制器：多路输入控制器可将输入信号送入A/D转换器，将模拟量转换为数字量，输入微处理器进行运算。存储各种应用程序，即用户为控制各种空调系统而准备的控制程序3）工作内存：用于读写、随机存取和临时数据存取。楼宇自控系统4）多路输入输出控制器：多路输入控制器可将输入信号送入A/D转换器，将模拟量转换为数字量，输入微处理器进行运算。

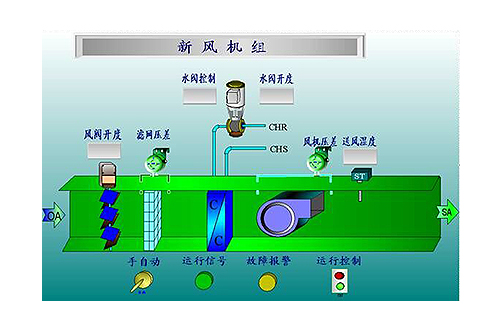

运算结果输入到 D/A 转换器，然后通过输出控制器发送到变送器和执行器。5）DDC控制系统相关软件：包括操作软件和应用软件。楼宇自动化系统微处理器程序存储器传感器和变送器多输入控制器转换器通信接口多输出控制器变送器和执行器工作存储器楼宇自动化系统五）空调DDC控制示例空调DDC控制包括空调空调系统控制和空调水系统控制，以下示例将进行描述。楼宇自控系统5.1 空调系统：（以新风机组的控制为例） 新风机组是气水系统空调形式的主要设备之一，其控制状态直接影响整个空调系统的性能。工作质量方面，新风机组一般由新风段、过滤段、盘管段（复合盘管对应两根管子，四根管子分别为表冷器和加热器）、加湿段、鼓风机段和相应的维护段组成。配备能量回收装置，控制说明如图所示。楼宇自动化系统 1） 启动和停止新风装置。2）新风机组风机启动后，新风阀联锁打开。3） 根据温度T1控制冷热盘管电动阀MD1的开关。冬夏工作切换后，根据冬季湿度H控制加湿器电磁MD2的开启和关闭。4）当温度T1低于防冻液报警温度时，风扇电源会自动切断。联锁关闭新风阀VD，全开电动水阀MD1，并发出报警信号。风扇的电源将自动切断。联锁关闭新风阀VD，全开电动水阀MD1，并发出报警信号。风扇的电源将自动切断。联锁关闭新风阀VD，全开电动水阀MD1，并发出报警信号。

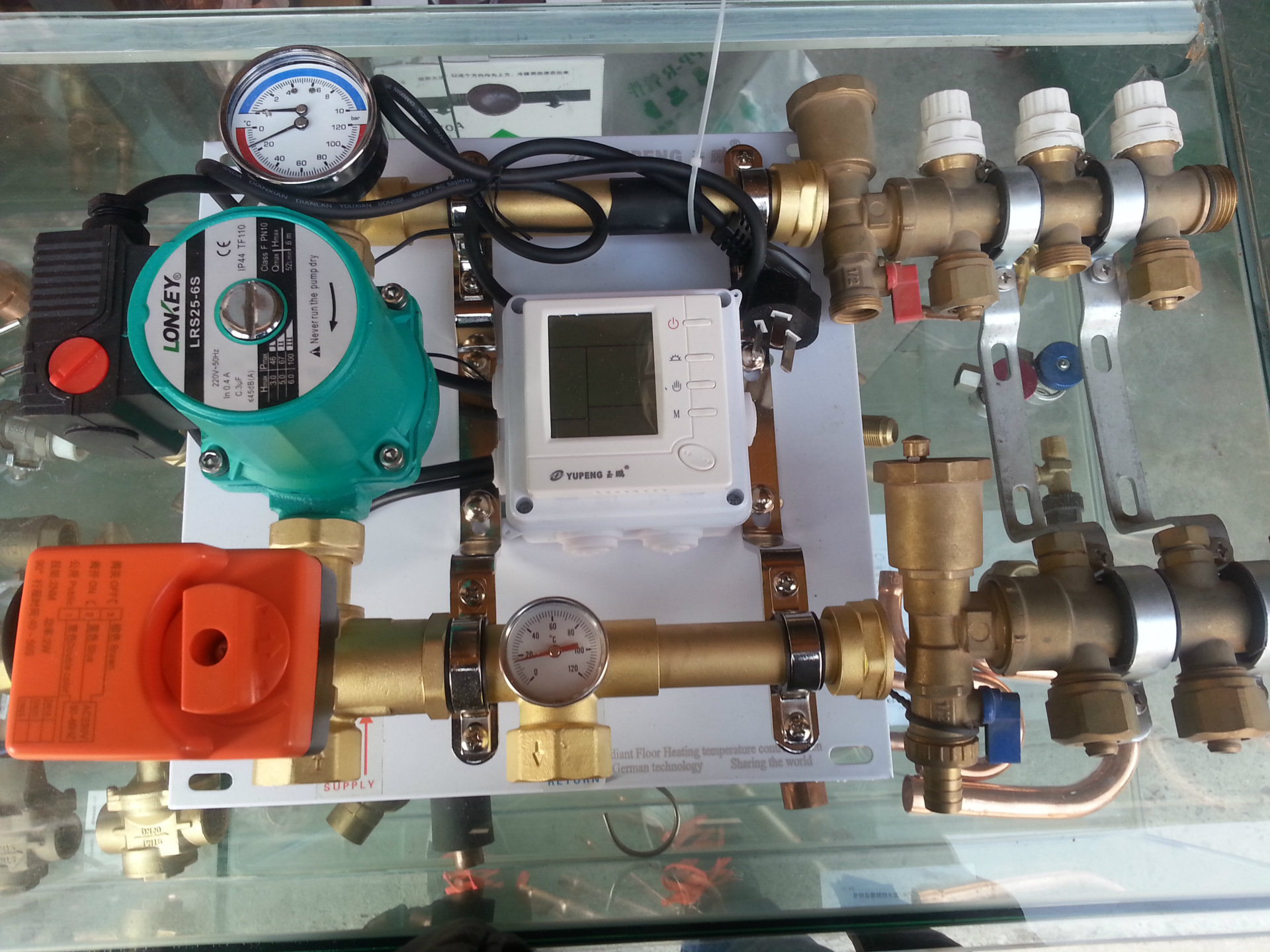

当楼宇自控系统5）的过滤器内积尘达到一定程度时，差压开关发出结垢报警信号。6）停机时，新风阀VD联锁关闭，电动阀MD1全关，电磁阀MD2关闭。7）监控风机运行状态。楼宇自控系统 楼宇自控系统 5.2 空调水系统 本系统为一级泵变流量系统，空调末端装置接管两根管道，冷水机和冷水泵、冷却水泵和冷却塔以一对一的方式运行。冷水泵和冷却水泵三组，一机两用，可根据冷水机和冷却塔的工况切换。楼宇自控系统1）系统启动顺序：冷却塔风机启动，冷却塔水阀MD1打开，冷却水泵启动，延时30s后，冷水阀MD2打开，启动冷水泵，延时30s后启动冷水机组。系统关闭方法采用相反的顺序。2）根据水流开关FS信号，启动冷水机。3）用冷水流量F1与供回水温差T1、T2的乘积计算冷负荷，控制冷水机台数。控制。楼宇自控系统4） 根据P1、P2（系统供回水压差）之差调节电动阀MD的开度。根据空调末端设备的负载情况，调整旁通流量，使冷水机以恒定流量运行。5）冷水机、冷却水泵、冷水泵、电动阀等所有设备的通断控制，应连接到冷水机的随机控制柜，并将信号传送到主控室。

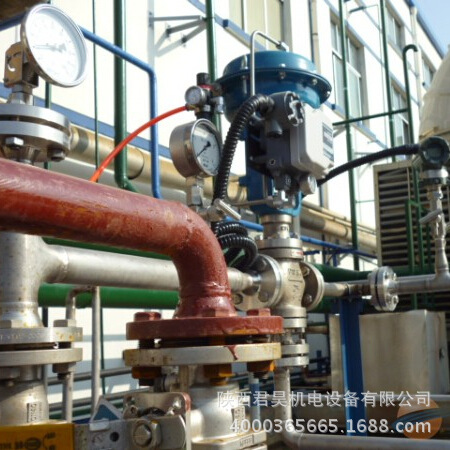

6）冷媒泄漏报警，与系统单元、机房事故排风设备联动。楼宇自控系统7）监控冷水机组、冷水泵、冷却水泵、冷水的运行状态，故障显示和报警，并记录运行时间。8）监控电动调节阀 MD。切换 MD1 和 MD2 的状态。9）监控并记录所有温度、压力、流量等参数，可打印成表格。楼宇自控系统楼宇自​​控系统以上仅简单介绍了空调DDC系统。在实际工程设计中，空调DDC控制设计是空调专业提出的技术要求，由电气、自控专业实现。做好空调DDC控制工作需要各专业之间的密切合作和相互理解。研发中心系统地形图研发中心系统特点研发中心温度传感器研发中心温度传感器选型表研发中心温度传感器选型表续研发中心液位开关研发中心空气差压传感器研发中心压力传感器研发中心灵敏差压开关研发中心 水阀及电动执行器研发中心 水阀及电动执行器研发中心水阀及电动执行器研发中心水阀及电动执行器研发中心水阀及电动执行器研发中心研发中心 水阀及电动执行器研发

此外，空调系统的冷负荷通过测量总供回水温差（TE-5、TE-6）和回水流量（FM-1) ) 的冷冻水，并据此确定制冷机组的启停台数和各联动设备的启停，以达到最佳节能状态。可根据设备的运行时间确定停机，从而延长设备的平均寿命。 监控研发中心 换热站 监控研发D中心新风处理单元研发中心新风处理单元研发中心新风处理单元研发中心新风处理单元研发中心空气处理单元研发中心空气处理单元贷款、保险碳贷款：节能项目贷款，免抵押，零首付，两周内全额到账 碳保险：节能项目保险、节能能力全额责任保险、项目受益权保险、节能技术方案保险机构、银行机构认证认证电话：-了解更多，搜索碳战军团保险 碳贷款：节能项目贷款，免抵押，零首付，两周内全额到账 碳保险：节能项目保险，节能能力全额责任保险，项目受益权保险，节能技术解决方案保险机构、银行机构认证认证电话：-了解更多，搜索碳战军团保险 碳贷款：节能项目贷款，免抵押，零首付，两周内全额到账 碳保险：节能项目保险，节能能力全额责任保险，项目受益权保险，节能技术解决方案保险机构、银行机构认证认证电话：-了解更多，搜索碳战军团
