系统总览

楼宇自控系统通过多级控制网络对楼宇内的楼宇设备进行分散控制、集中监控、统一管理，实现远程机电设备的自动化统一管理。楼宇自控系统采用现代计算机技术，对中央空调系统、送风排风系统、冷热源系统、照明系统、给排水系统、电梯系统、变电等进行全面有效的监控。配电系统，营造安全舒适的环境，同时达到节约能源和人力的目的。

根据招标公告要求，本项目楼宇自控系统范围仅包括中央空调集中节能控制、照明节能控制、强电系统监控等。

系统结构设计

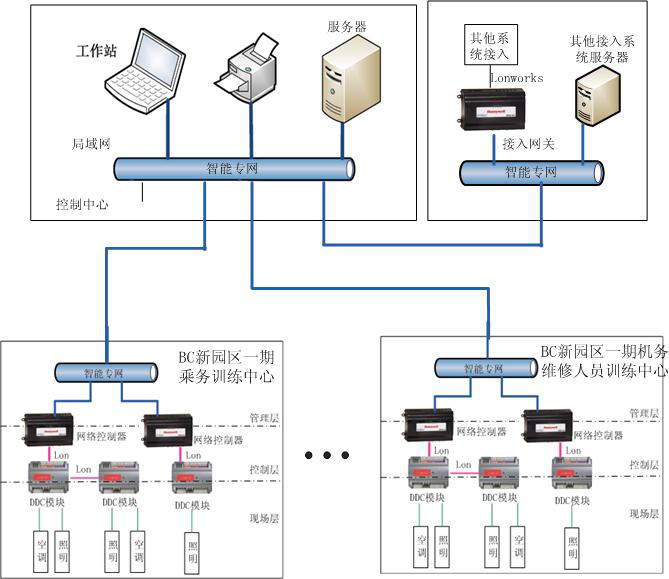

楼宇自控系统采用三层网络，分为管理层网络、控制层网络和现场层网络。系统网络结构如下：

本项目楼宇自控系统监控范围包括C区乘务员培训中心、飞行训练楼、乘务楼、乘务楼、考勤大厅、体能训练中心、运行控制信息楼、机务人员培训中心。楼宇是基本单元，每个单体楼宇中的DDC现场控制模块通过一个或多个网络控制器连接到园区的智能专网，从而构成楼宇自控系统的通信网络。每个DDC外业控制器可以联网控制，也可以脱离网络独立运行。电梯系统、变配电系统、

管理网络采用标准的TCP/IP以太网组成局域网，服务器和工作站为服务器/客户端结构。中心站、工作站与第三方设备及相关子系统之间的数据通信是通过以太网和相应的通信接口实现的。、资源共享和综合管理功能。

控制层网络实现了控制器之间的同层通信，便于系统参数的共享和不同控制器之间的联动控制。现场控制器数量根据实际监控点数配置。控制器靠近现场被监控设备，采用就近配电箱供电方式。

现场层网络实现对终端监控设备的监控。终端设备包括监控建筑物电气设备运行的现场数据传感器、执行器等。

系统设计原则

楼宇自控系统监控的对象：

空调系统、新风系统、照明电路、强电、排风排烟系统、排风排烟补风系统、排风系统、送风系统、增压送风系统、污水泵、天坑。

空调系统监控内容：

风机手动/自动切换状态、故障报警状态、风机运行状态、新风温湿度、回风温湿度、送风温湿度、回水温度、过滤器报警、风机启停控制、风阀控制、水阀控制。

新风系统监测内容：

风机手动/自动切换状态、故障报警状态、风机运行状态、新风温湿度、送风温度、回水温度、过滤器报警、风机启停控制、风阀控制、水阀控制。

照明电路的监控内容：

照明电路的开关状态、场景的亮度、照明电路的开关控制。

强流监测内容：

变电站各建筑物进线电压、电流、功率因数、电量等基本参数。本项目单独搭建电力监控系统，通过OPC高层接口将其纳入楼宇控制系统。

排烟排烟系统、排烟排烟补风系统、排气系统、送风系统、增压送风系统监控内容：

风机手动/自动切换状态、故障报警状态、风机运行状态、风机启停控制。

污水泵及污水池监测内容：

水泵运行状态、故障报警状态、集水池低水位、高水位。

现场控制器的配置原则：每个现场控制箱的监控点数为90点左右楼宇自控系统公司，每个控制总线模块数量不超过60个，总线长度不超过1000米。
