为加强能耗计量和监测管理，2008年6月颁布了有关国家机关办公建筑和大型公共建筑能耗监测系统建设的相关法律、法规、规章和其他有关法律、法规、规章。提出节能监管要求。这是一项紧迫而重要的国策，也是我国今后乃至更长时期面临的一项艰巨任务。

在楼宇智能化工程中楼宇自控系统包括，楼宇自控系统对耗能设备的控制非常重要。为此，小编针对能耗监控管理平台与楼宇自控系统的结合应用，在本文中做如下介绍。

楼宇自控系统及能耗监控管理平台的主要技术特点

1个

楼宇自控系统主要技术特点

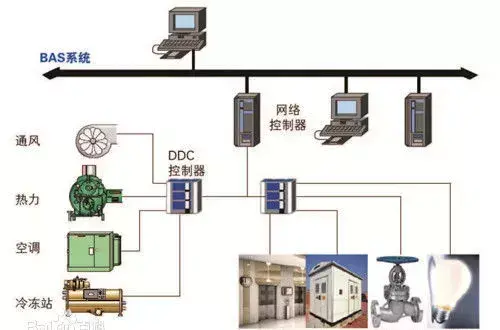

楼宇自控系统由中央管理站、各种DDC控制器、各种传感器执行器和阀门组成。它是一个能够完成各种控制和管理功能的网络系统。它是随着计算机在环境控制中的应用而发展起来的。构建智能控制管理网络。

楼宇自控系统是针对楼宇内的各种机电设备，包括暖通空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等各类单元提供经济可靠的最优控制。

楼宇自控系统涵盖的设备范围涉及以下几类：

第一类：空调主机（制冷主机、锅炉等）、空调设备（AHU、PAU）和空调末端（FCU、VAV）等；第二类：照明电路、送放料机等；第三类：给排水泵、电梯等；第四类：变配电系统等。

2个

能耗监控管理平台主要特点

能耗监测管理平台主要从建筑能耗源头采集实时数据，并对采集到的数据进行统计、分析、比对，准确、全面地反映用户单位的能耗状况，提供节能管理。详尽的数据基础和决策依据，为建立政府倡导的节能监管体系，实现能源管理信息化提供了良好的平台。

能源消耗监控管理平台可实时自动完成能源消耗数据的采集，自动生成多种形式的报表和图表，分析能源使用效率并给出能源分析报告。

能耗监测管理平台建立办公建筑节能监管系统能耗报表制度，对各类能耗进行分类、分项计量和数据实时统计对比，提供能耗统计巡查、能源审计、能耗公示提供了科学的能耗数据和决策依据，也为节能技改提供了详细的分析数据依据。

3个

楼宇自控系统与能耗监控管理平台的共同点

楼宇自控系统是针对楼宇中机电设备的监控和管理。结合能耗监控管理平台的所有描述特点，在保证实施的前提下，能够与建筑机电设备专业领域充分结合，合理控制技术细节。以实现楼宇设备运行能耗管理的功能。

能耗监控管理平台在楼宇自控系统技术中的应用

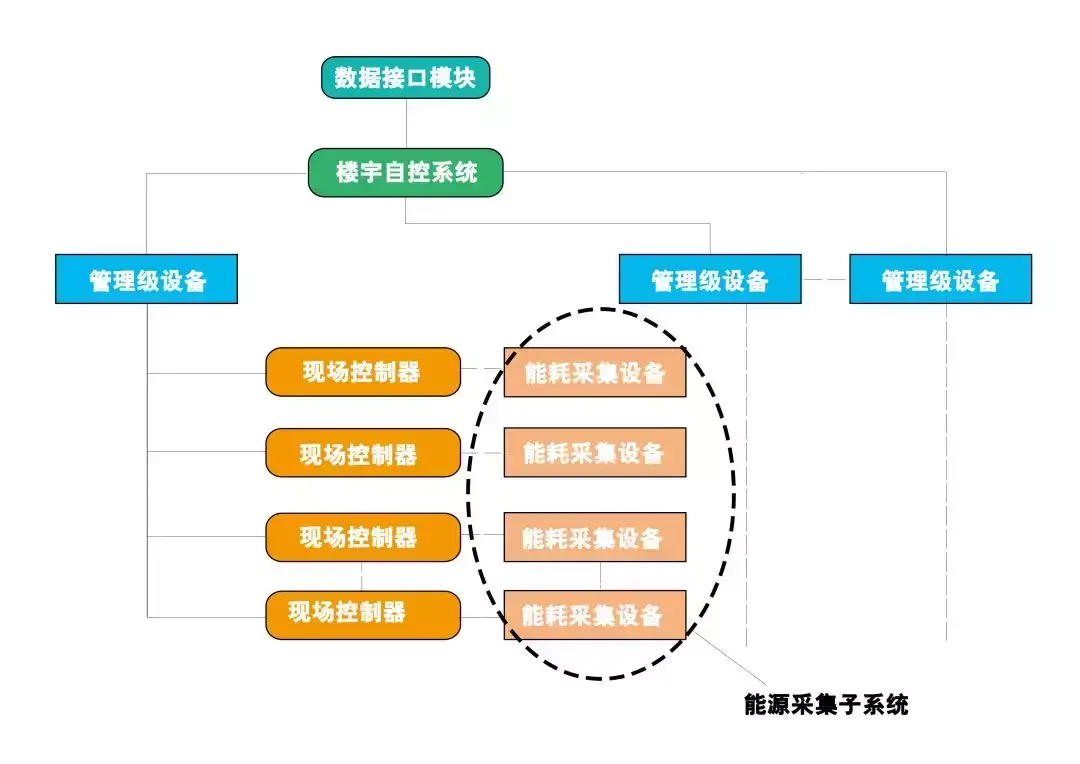

能耗监控管理平台在楼宇自控系统中成功实现了技术重叠，如图1所示。

其中，提供设备运行参数如下

(1) 被监控设备的编号或名称，数据格式：文本；

(2) 当前运行状态，数据格式：开关量；

(3) 工作电压电流、数据格式、模拟量；

(4)运行实时电量、数据格式、模拟量。

最终实现能耗监控管理平台与楼宇自控系统连接的技术应用目的。

(1)确保实时上传建筑能耗数据采集；

(2) 确保被监控设备按要求运行；

(3)保证分时电价区建筑设备运行总功率不超过峰值；

(4)保证建筑机电设备的运行功率最小化；

(5)对设备维护进行报警提示，使被监控设备有效运行，达到节能目的。

1个

数据内容形式

设备能耗的计算方法有两种：

(1) 计算基于设备运行，运行时间×标称（估计）功率，

(2) 根据能耗计算电压×电流（时间积分）

随着变频设备在建筑中的广泛应用，机电设备的运行功率不再受控，因此能源消耗的准确采集必须通过第二种方式表示。因此终端设备的电压电流配置对设备的实际运行能耗将是必不可少的。楼宇自控系统将通过构建能耗数据采集子系统的形式为能耗监控管理平台提供能耗数据。.

2个

数据收集频率

楼宇自控系统的现场总线以RS485的形式出现，其现场级总线为最大速率，采用国际标准通讯协议。同时参考通信协议的定义，传输一个字段变量需要的字节数为1kbit。

能耗监控管理平台需要控制同一Is中采集的信息量不超过50条，以免能耗监控管理平台影响楼宇自控系统通信的稳定性。

3个

数据通讯方式

针对罗伊特楼宇自控系统的通讯协议，能耗监控管理平台也预留接口或直接采用通讯协议。

4个

楼宇自控系统主要技术特点

(1)提供当日单个楼宇各监控回路能耗的实时监控功能。提供区域内建筑物的概况统计，包括各类建筑物的总数和总面积的统计。

(2)提供能耗数据统计功能，包括能耗分类统计、分项能耗统计、监控电路能耗统计、单位能耗统计等。统计可选择日、月、年报表作为统计周期获取用户需求统计报表。统计对象可以是单个建筑物，也可以是多个建筑物，以便及时掌握建筑物的实际能耗情况。

(3)提供楼内各单元共享能耗统计功能。楼内电梯公共走廊、卫生间、厨房等公共用能可按面积或人数或实际用电比例分配到各单位或部门，公平合理消化共享用能。

(4)提供建筑能耗趋势分析功能，包括分类能耗趋势、分项能耗趋势、监控回路能耗趋势；提供各类建筑平均总能耗统计、分类平均能耗统计、分项平均能耗统计。能耗统计，清晰展示能源消耗的变化趋势和规律，为管理节能分析提供事实依据。

(5) 提供各类建筑能耗比较功能，包括各类建筑总能耗比较、分类能耗比较、分项能耗比较。设备能耗值便于能源管理者制定和实施奖惩政策。

(6) 提供能耗趋势分析功能，包括建筑物的总能耗趋势。时间跨度可选择年月、年月、日小时，结果呈现曲线，清晰显示能耗的变化趋势和规律。管理节能分析提供了事实依据。

(7)根据建筑能耗数据统计分析结果，自动生成能源统计分析报告，为建筑能源管理决策者做出正确决策提供数据支持。

（八）提供能源管理规范、标准和管理政策信息的上传、下载和删除功能。

(9) 提供数据自动上报功能。楼宇各监控回路每小时能耗数据可定时上传。

(10)提供能耗数据预警功能。可设置总能耗数据预警值。当能耗值超过设定值时，系统会自动发出预警信息（可加装报警装置），预警信息可发送至每位管理人员手机（需SMS modem等硬件支持） )，让各级管理人员及时了解能源过度消耗的动态。

(11)提供用户账号和用户权限管理功能，使不同级别的用户可以拥有不同的功能模块，实现按需定制。

5个

综上所述

能耗监控管理平台与楼宇自控系统结合使用，符合国家节能监管对建筑能耗的要求，实现对用能单位能耗的监测、统计、比较、分析、管理和控制。设备。更重要的是，它为建筑节能管理提供可靠、详尽的能耗数据，为能源管理者制定节能管理措施。设备节能管理体系为耗能设备的技术改造提供了具有说服力的依据。
