1、智能专业施工图设计要求图纸规范（内） 智能工程项目设计主要包括以下几个系统：楼宇自控系统；入侵报警系统；通用布线系统、多媒体查询系统；视频监控系统；电力载波抄表系统；电子显示传输系统；常规无线巡逻调度/巡逻及无线对讲系统；背景音乐、消防广播、紧急广播系统；机房装修；供配电、防雷接地系统 线槽停车场管理系统 交通设施系统（视项目要求而定） 注：不同建筑类型有不同的系统组成，
2、基本要求）：（一）施工图设计第一部分包括：1、图纸概述、图纸目录、设计说明、图例表/设备材料表（二）施工图设计部分两部分：1、各子系统设计图（1）楼宇自控系统；系统图：楼宇自控系统图，示意图：sump /排水泵/空调机组/送风机/排风机/公共照明系统监控示意图、中央空调制冷系统监控示意图平面图：楼宇控制平面图（设计与其他弱电系统平面图相同） ) (2）入侵报警系统；系统图：入侵报警系统示意图 平面图：入侵报警平面图（设计与其他弱电系统相同的平面图）（3）物业总布线系统，多媒体查询系统；（与其他弱电系统）
3、系统设计在同一平面图） 大图：机柜配置及信息点识别图（4）视频监控系统；系统图：视频监控系统平面图：视频监控平面图（与其他弱电系统设计在同一平面图）大图：控制室视频墙详图，控制室控制台详图（5）电力载波抄表系统；系统图：电力载波抄表系统方案 方案：电力载波抄表方案（设计与其他弱电系统相同）（6）电子显示和传输系统；在平面图中）（7）常规无线巡逻调度/巡逻和无线对讲系统；平面图：传统的无线巡逻调度/巡逻和无线对讲平面图（与其他弱电系统的平面图设计相同）（8）背景音乐，消防广播，

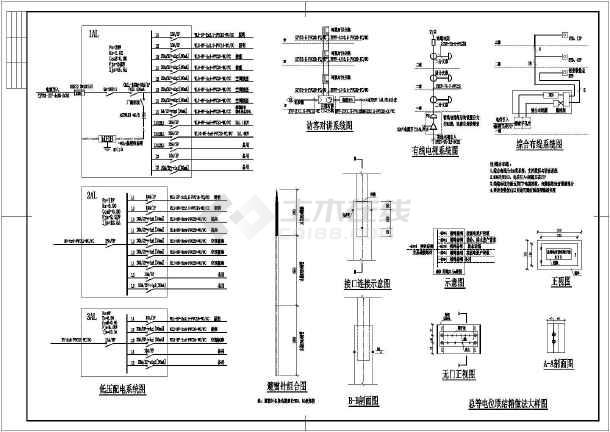

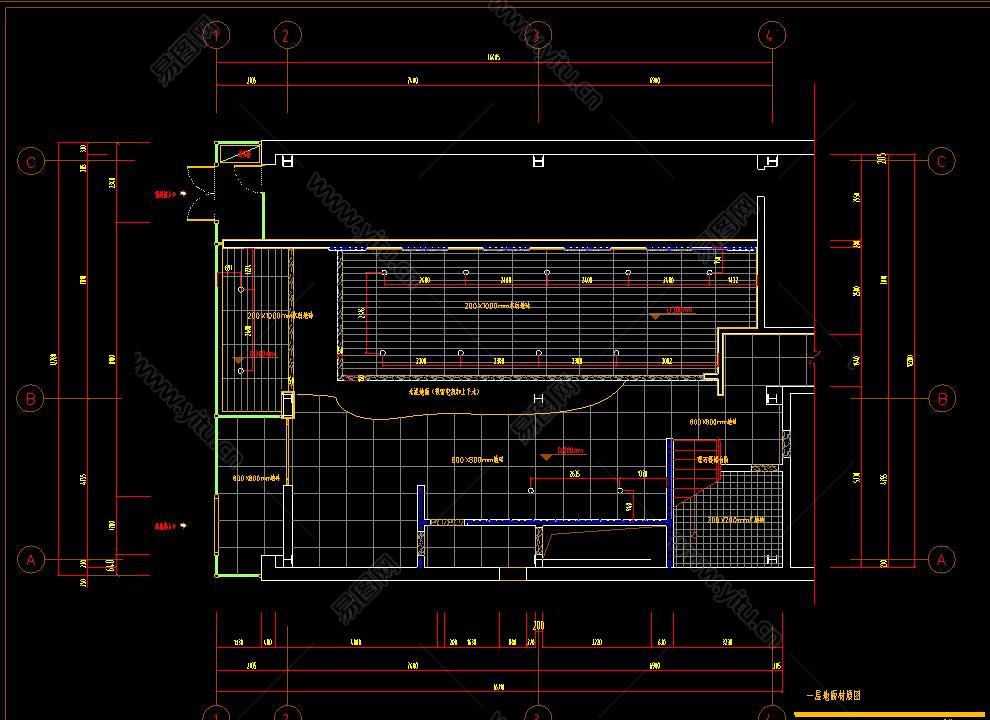

4、 紧急广播系统；系统图：背景音乐、消防广播、应急广播 系统平面图：背景音乐、消防广播、应急广播计划（与其他弱电系统同平面设计）（9）机房装修；平面图：楼层弱电控制室平面图/天花板/地面/照明平面图控制室电缆线槽/插座/弱电管道平面图控制室安全/静态接地/等电位连接/支撑平面图（电源系统图10）配电、防雷接地系统：弱电防雷接地系统图（11）停车场管理系统系统图：停车场管理系统图（12）弱电大样本图）：
5、，各个系统要实现什么功能，体现在系统图中；(2)可以明确各子系统关键设备的技术指标和技术类型，体现在设备材料表和系统图上；(3)可以明确点数、布局和位置各子系统的弱电井和控制室，反映在平面图中；（4)可以明确公用区线槽、预留孔、埋地管线的规格和走线，反映在平面图中； （5)可以进行项目招标，不限于特殊产品或系统，使投标人的商业报价具有可比性（单一产品除外）。尽量做好工程量编制单位 在编制工程量的过程中，不会因图纸和设计不明确而造成工程量的错误或遗漏。(2)据此 尽量做好工程量编制单位 在编制工程量的过程中，不会因图纸和设计不明确而造成工程量的错误或遗漏。(2)据此
图纸尺寸、图纸比例、设计单位、制图单位、制图许可证号、设计相关人员。（2)设计说明和图例。所有图纸都必须参照比例，图纸比例要按照原建筑设计图纸的比例。图纸尺寸、图纸比例、设计单位、制图单位、制图许可证号、设计相关人员。（2)设计说明和图例。所有图纸都必须参照比例楼宇自控图例，图纸比例要按照原建筑设计图纸的比例。
7、是的。针对每个弱电子系统分别描述了设计说明。应说明设计依据（并参照原设计院的施工图和招标文件）和应遵循的标准，以及各建筑的标高、各子系统的功能和配置、施工要求各子系统的安装高度、设备和材料的安装高度、与各专业合作的条件、各施工应注意的主要事项、接地保护的内容、图纸中注明相关的专用图形和图例，以及非标设备订货须知（非标或定制材料必须有规格和材料要求。）。(3) 设备和材料表。按系统列出各系统的设备和材料的选用规格、数量、品牌。（设备材料表必须有设备材料的规格和参数要求，在设计过程中考虑或采用。品牌名称要清楚列出）包括以下图纸：图纸目录设计说明图例表设备材料表(二）绘图第二部分-各子系统设计绘图系统图-性能系统

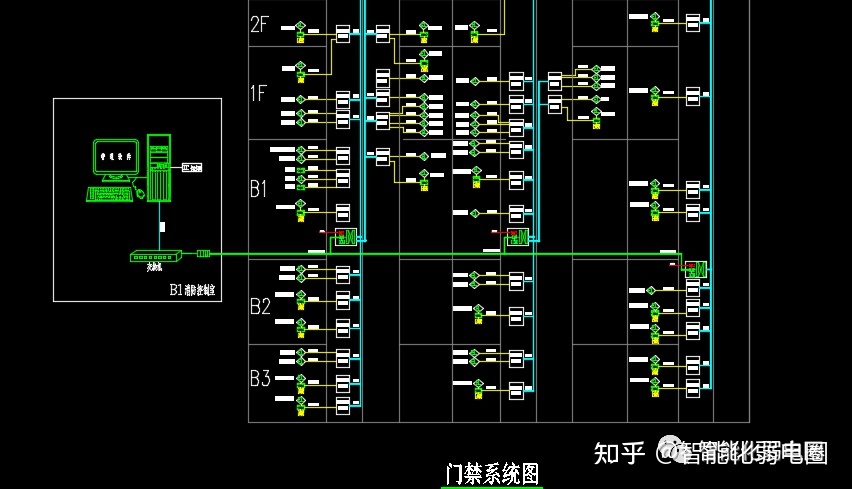

8、系统原理、主要系统设备配置及组成、系统设备供电方式、系统设备配电楼层或区域、设备间管道和电缆规格、系统逻辑及联锁关系说明。对于楼宇自控系统，还需要展示被监控机电设备的工艺流程及监控点设置、监控点类型（AI、AO、DI、DO）及供电等级、控制器划分、相关机电设备和电气控制。箱号等。不能反映在计划中但必须反映在系统图纸中的材料和设备，应列出材料和设备的所有组成部分。系统图纸中的各种线材和线型最好与平面图中的（包括其他图纸）相同，设计线中间应加线型号，以便区分各种线型。包括以下图纸： 视频安防监控系统图 入侵报警子系统图 卡管理系统图 电子巡检系统图 综合布线系统图（信息网络布线系统图
9、，语音布线系统图）计算机网络系统图有线电视系统图卫浴接收电视系统图及示意图多媒体会议系统图背景音乐和消防广播系统图多媒体信息发布和查询系统图智能照明控制系统图楼宇自动化系统图及相关子系统图和示意图。（其他详细图纸以项目要求为准）（2)平面铺设图。分层表示该层弱电相关设备的位置、标高、安装方法、规格、方向、标高和铺设方法、电缆的规格和方向，弱电井的位置以及井内设备和材料的布置，以及控制室的位置。包括以下图纸： 安全自动化系统方案（方案设计包括以下系统：视频安防监控系统、入侵报警子系统系统、一卡通管理系统、电子巡检系统、背景音乐和消防广播系统、）通信自动化系统方案（
10、平面图设计内容包括以下系统：综合布线系统、有线电视系统、多媒体会议系统、多媒体信息发布与查询子系统）楼宇自控系统平面图（平面图设计内容包括以下系统：楼宇设备自动控制子系统、智能照明控制系统）机房平面图平面图设计内容包括以下系统：（机房装修、电气、机房布置、防雷接地）室外管线图. 标明各种管线的敷设方式、埋深、线路坐标、架空线高度、杆型、规格型号、与其他管线平行和交叉的坐标和标高，以及与城市或公园管网的连接位置。室外弱电管道的敷设方式和埋设深度必须有断面图（底层混凝土、底层上管网、细砂、上层混凝土或土方回填）、管网敷设方式施工标准、手孔井剖面（手孔井生产方法、材料、规格、分层标签
11、高度、排水方式等）、井盖规格、井盖材质、材质、管网材质截面图（材质、规格）备注；如有预留管线，应在各平面图设计说明中特别注明预留长度等（三）图纸第三部分-大样图（1)弱电井, 控制室布置图及剖面图。显示弱电井内设备、线槽及管线布置，控制室室内操作台、显示屏、人员储物柜布置图。明确弱电中的供电要求。嗯，控制室的装修要求和供电要求。由于弱电井有消防系统设备，业主、主管和消防员必须安排井。与其他相关方协商确定。（2)机柜、设备箱、控制柜的分布图，如：网络机柜内部大安装图、110口配线架分布位置、24口配线架分布应画出配线架位置、光配线配线位置、交换设备配线位置、电源配线位置、广播机柜等。应画出110口配线架的分布位置和24口配线架的分布。位置、光配线分布位置、交换设备分布位置、配电位置、广播机柜等。应画出110口配线架的分布位置和24口配线架的分布。位置、光配线分布位置、交换设备分布位置、配电位置、广播机柜等。
桥梁应有安装及布线施工方法的剖面示意图。桥和盒子之间的连接由金属软管制成。应特别注意软管的规格和长度。预埋 与桥接的盒子必须体现86盒子符号和安装方式。对于桥梁的接地，建议使用标准网状接地条材料，并注明接地长度。包括以下图纸： 接线柜布局图 DDC 接线图 设备安装 大型图纸设计部 注：本文档不断更新，更新后公布！应特别注意软管的规格和长度。预埋 与桥接的盒子必须体现86盒子符号和安装方式。对于桥梁的接地，建议使用标准网状接地条材料，并注明接地长度。包括以下图纸： 接线柜布局图 DDC 接线图 设备安装 大型图纸设计部 注：本文档不断更新，更新后公布！应特别注意软管的规格和长度。预埋 与桥接的盒子必须体现86盒子符号和安装方式。对于桥梁的接地，建议使用标准网状接地条材料，并注明接地长度。包括以下图纸： 接线柜布局图 DDC 接线图 设备安装 大型图纸设计部 注：本文档不断更新，更新后公布！并注明接地长度。包括以下图纸： 接线柜布局图 DDC 接线图 设备安装 大型图纸设计部 注：本文档不断更新，更新后公布！并注明接地长度。包括以下图纸： 接线柜布局图 DDC 接线图 设备安装 大型图纸设计部 注：本文档不断更新，更新后公布！
