摘要：本文结合医院建筑电气火灾的特点及成因，研究电气火灾监控系统在医院建筑设计中的具体应用，并通过案例分析，验证其应用效果，为相关实践和研究提供参考。确保医院建筑物的电力安全。

关键词：电气火灾 漏电 剩余电流预警 医院

电气火灾作为一种重要的火灾类型，对建筑物和用户的安全威胁较大；加强建筑物电气火灾的有效预防和监测管理，是减少建筑物电气火灾发生、减轻危害影响的有效措施。医院作为为患者提供医疗服务的重要机构和场所，人口密集，社会关注度高。由于医院的服务对象是病人，这类人群因疾病移动缓慢，发生火灾时紧急疏散或自行疏散较慢。随着医院的发展和医疗设备的不断更新，医院对用电质量和安全提出了更高的要求。此外，医院大楼里存放着各种重要的医疗仪器和设备。一旦发生火灾，转移难度也比较大，产生的危害也很突出。此外，由于前期建设的部分医院使用寿命较长，医院内部电路老化严重，加之各种仪器设备频繁使用，火灾隐患严重，急需修复。加强对医院电气火灾的有效控制。预防和控制。医院内部电路老化严重，加之各种仪器设备频繁使用，火灾隐患严重，加强对医院电气火灾的有效控制刻不容缓。预防和控制。医院内部电路老化严重，加之各种仪器设备频繁使用，火灾隐患严重，加强对医院电气火灾的有效控制刻不容缓。预防和控制。

1 电气火灾监控系统及其工作原理分析

(1) 系统结构组成

国家标准.1-2014《电气火灾监控系统》对电气火灾监控产品提出了强制性要求。它包括电气火灾监测设备、剩余电流式电气火灾监测探测器和测温式电气火灾监测探测器3部分。本文所讨论的电气火灾监测系统主要由电气火灾监测设备、剩余电流电气火灾监测探测器、测温式电气火灾监测探测器和远程监控等硬件设备组成。与远程监控设备连接后，值班人员可通过消防中心多功能显示屏了解各监控点的运行状态；

(2) 工作原理

根据以上对电气火灾监控系统的组成及各部分功能的分析，电气火灾监控系统在运行过程中，实时检测配电回路的漏电流、电流、温度等。当被保护线路中检测到的参数（剩余电流、电流、温度等电气火灾隐患参数）发生变化并超过设定值时，现场发出报警信号并提示报警位置，同时报警将信息发送到远程监控主机，显示并打印报警，值班人员通知专业人员前往现场检查处置，实现电气火灾的预警，避免电气事故的发生火灾。

电气火灾监控系统的火灾预报属于预警，是火灾自动报警系统的一个独立子系统。它不同于火灾自动报警系统。其特点是电气火灾监测属于早期预警。与传统的火灾自动报警系统不同，电气火灾监控系统的早期报警是主动预防损失，变以往电气火灾的被动预防为主动预防，即无论是新建医院还是扩建工程，尤其是安装了火灾自动报警系统的医院仍然需要安装电气火灾监控系统的主要原因。随着医院电气设备数量的不断增加，用电负荷也在增加，用电事故也在逐年增加。安装电气火灾监控系统很有必要也很紧迫。

2 医院电气火灾特点及原因分析

与一般火灾相比，医院电气火灾具有更突出的分布性、持续性和隐匿性特点。这是因为医院建筑内部的电气线路分布比较广泛，而且线路通常敷设在比较隐蔽的地方。随着医院对电气设备的需求量越来越大，在长期连续运行的情况下，极易因用电负荷增加或电气线路老化而引发电气火灾。

另外，在电气火灾的初期，一般很难及时发现。当火势蔓延到设备、电缆表面时，已形成大火，难以控制。电气火灾的原因主要有短路、漏电、过载、雷击、误操作、谐波电流、电气设备故障、接触不良等；其中，过载、漏电、短路是电气火灾的主要原因。而在各类电气火灾中，电缆线路故障引起的火灾更为突出。对于医院来说，为保证患者的医疗服务，医院内部的配电系统基本处于连续运行状态，具有用电量大、用电时间长、设备复杂等特点，和不稳定的电力负载。此外，由于医院使用的大型医疗设备（如X光机、CT机、MIR机、DSA机等）瞬时电流较大，导致医院电气火灾的原因较为复杂。电气火灾的主要原因如下表 1 所示。

图1 电气火灾的原因

3 电气火灾监控系统设计与应用技术要求

结合以上医院电气火灾的特点和成因，电气火灾监控系统的设计和应用需要满足以下基本功能和技术要求。

(1) 可实时监测电气设备运行过程中的漏电流值和配电箱内的温度值。如果超过设定值，会及时报警，并能控制电气设备的运行及其线路连接，从而有效保护电气设备和线路。

(2) 具有相应的记忆、显示和打印功能。电气火灾监控系统在运行时，通过检测监视器实时监控显示配电箱内的三相电源、各相电流值、漏电电流值、温度值，其系统可监控供电系统各支路的运行状态，动态参数和运行内容存储起来方便查询和打印，必要时可将报警信息和部件通过手机传送至指定手机。网络。

(3)具有良好的可操作性。电气火灾监控系统中的检测控制器应易于操作，使操作人员能够方便地设置其控制参数，并通过控制器的显示屏了解电源参数和运行状态。此外，系统中主控计算机的人机界面交互性好，可以为操作人员观察供电系统的运行情况，并通过不同的颜色显示区分其工作状态，便于掌握和使用。操作。

(4) 可以支持设置值调整。在电气火灾监控系统的设计与应用中，由于系统内部的检测控制器采用微处理器控制，不仅具有灵活性好、运算速度快、可调范围广等优点，而且可用于在更广的保护范围内合理选择和调整整定值，促进其在合理区域内工作。

(5)具有电气设备检测、预警和断电操作功能。在电气火灾监控系统的实际应用中，为保证系统的正常运行，需要通过系统中的主控计算机定期检测信号，判断是否存在故障。影响整个电气消防监控系统的正常运行。

4 电气火灾监控系统在医院的应用

根据医院内部电气线路分布和供电系统，电气火灾监控系统对全院各楼层的总开关回路进行监控。在间低压配电系统末级配电柜进线端安装剩余电流式电气火灾监测探测器，监测该部分至终端用户的线路和设备；

同时在每个配电箱内安装相应的测温式电气火灾监测探测器，对配电箱内的温度进行监测分析。当被监控的剩余电流、电流、温度等参数发生异常变化时，值班现场发出声光报警信号，并将报警信号通过线路发送给电气火灾监控主机。值班人员根据上述显示信息，迅速通知电工赶赴事故现场进行检查处理。电气火灾监控系统设备投运以来，帮助发现了诸多电气安全隐患，及时发现并排除了多处电气故障，大大提高了医院的安全可靠性。的电气设备，避免了电气故障对医院正常运行的影响。，为医院的消防管理提供科学依据。

5 安科瑞电气火灾监控系统

（1 概述

Acre1-6000电气火灾监控系统是艾科电气按照现行国家标准和规范开发的全数字化独立操作系统。已通过国家消防电子产品质量监督检验中心的消防电子产品检测认证，并通过严格的EMC电磁兼容测试，确保该系列产品在低压配电系统中的安全正常运行。保证。目前已在国内批量生产并广泛使用。系统通过对剩余电流、过流、过压、温度、电弧故障等信号的采集和监测，实现电气火灾的早期预防和报警。电弧等超标配电线路；

（二）应用场合

适用于智能楼宇、高层公寓、宾馆、饭店、商务楼宇、工矿企业、国家重点消防单位、石油化工、文教卫生、金融、电信等领域。

(3) 系统结构

(4) 系统功能

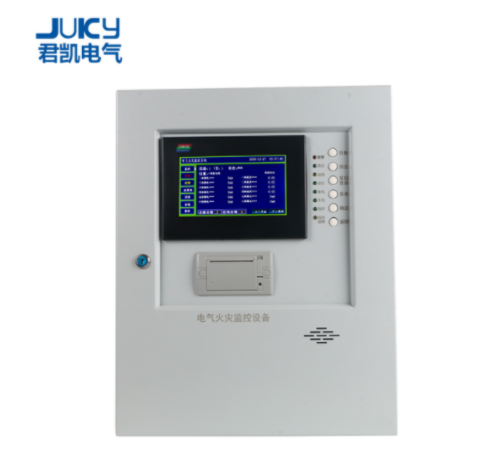

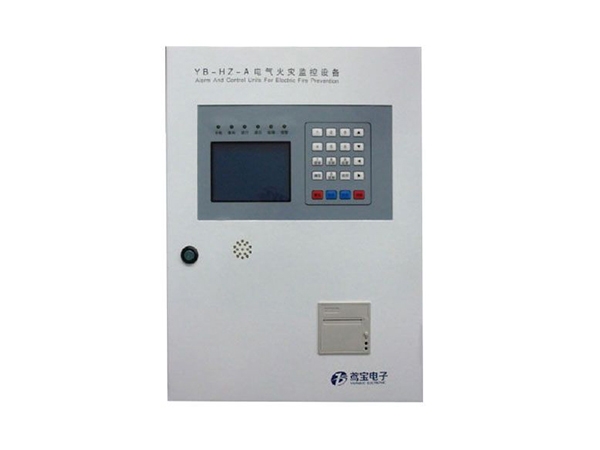

监控设备可接收多个探测器的剩余电流和温度信息，并在报警时发出声光报警信号。一直保持到按下设备上的“复位”按钮或触摸屏上的“复位”按钮，远程复位探测器。声音报警信号也可通过触摸屏上的“静音”键手动消除。

当被监控电路报警时，控制输出继电器闭合，控制被保护电路或其他设备。当报警消除后，控制输出继电器释放。

通讯故障报警：当监控设备与任何连接的探测器发生通讯故障或探测器本身出现故障时，监控画面中对应的探测器会显示故障提示，设备上的黄色“故障”指示灯会亮起，并发出故障报警声。停电报警：当主电源或备用电源出现故障时，监控设备也会发出声光报警信号并显示故障信息，您可以进入相应界面查看详细信息和取消报警声音。

当发生剩余电流、超温报警或通讯、电源故障时，报警位置、故障信息、报警时间等信息存储在数据库中，当解除报警、排除故障时，也记录在案。历史数据提供多种方便快捷的查询方式。

(5) 配置方案

6结语

目前，电气火灾监控系统技术还不完善，误报、漏报的情况时有发生。相信在移动互联网飞速发展的今天，电气火灾监控系统可以利用物联网、云平台、大数据技术医院楼宇自控系统，向智能信息化、数字网络化、系统功能集成、可视化系统等方向提供发展。研究电气火灾监控系统在医院的应用，结合医院建筑电气线路特点，采用电气火灾监控系统，对医院电气火灾原因进行监测分析。加强，及时消除电气火灾隐患，
