摘要：介绍了商丘市第一人民医院采用智能电能表采集配电现场各种电参数和开关量信号的情况。 本系统采用现场组网方式。 组网后，通过现场总线通讯，远程传输到后台。 通过Acrel-3000用电管理系统，实现对配电室和楼层配电箱配电箱用电量的实时监控和管理。 .

关键词：第一人民医院； 智能电能表； Acrel-3000； 电源管理系统；

0 概述

商丘市第一人民医院占地面积0.14平方米，建筑面积0.73平方米，其中医疗建筑面积0.78平方米。 医院现有床位1400张，设有临床科室（病房）53个，医技科室17个。

本项目主要涉及商丘市第一人民医院配电室和楼层配电箱内的网络多功能仪表楼宇自控配电箱实物接线图，监控主机位于地下一层值班室。

1 需求分析

以保证生产管理用电负荷的统计分析和危险源的实时监控。 需要对项目现场的配电室、配电箱内的电压、电流、功率等参数进行实时在线监测。 一旦监测点监测参数异常，能及时发现报警，相关人员采取必要措施，避免安全事故的发生。 自动抄表功能节省人力物力，电量趋势曲线功能可直观显示各回路的工作状态及时间，方便用户发现异常用电回路并及时整改，建立多用电系统。电平能量测量系统提供能量分析依据。

本技术条件适用于商丘市第一人民医院配电室、楼层配电箱。 供应商的产品应具有较高的安全性和可靠性，易于扩展，易于维修和维护。 供方提供的产品至少应满足但不限于本技术条件，其技术性能应满足配电室数据监控的要求。

数据采集

自动采集现场所有电表模拟数据，自动采集现场开关状态、故障状态等开关量数据。

支持实时采集、自动周期采集（定时采集）和可配置周期（1分钟到24小时）。

支持数据传输正确性检查，异常数据自动处理。

支持多线程处理机制，提高数据采集效率，可同时采集多台设备的数据。

实时数据显示采用配电箱主接线图的可视化显示方式，各回路开关的断线及故障状态直观可见。

数据分析与处理

数据的综合统计和分析需要实现以下功能：

以小时、天、月、年等为单位对各设备的用电量数据进行统计和计算。

计算各设备的电力负荷（有功功率和无功功率）的最大值、最小值和平均值。

统计各变电站的总用电量（有功功率、无功功率）。

数据查询与展示

要求能够方便地实现客户查询和各级管理人员的查询。 查询界面能适应各级管理人员的要求。 支持灵活的条件组合查询和对比分析。 各种统计分析的数据，可灵活运用于报表等各种图表中。 显示功能直观。

根据不同用户的不同权限，将数据展示功能分为三层：运营层、管理层、决策层。

运行层具有能耗分析、累计消耗、实时监控、运行记录及比例、对比、对标分析等功能。

管理具有能耗数据统计分析、类目比对、对标分析等功能。

决策层具有能耗数据分析、数据删除、数据库导入/导出等功能。

权限管理

需要为不同的用户分配不同角色的权限，可以授权功能子菜单、特定文件记录、数据记录等。

系统需要合理、完备的用户安全控制机制，能够有效保护应用环境中的信息资源，防止信息丢失、被窃取和破坏。

节能改造及效果评价

要求为生产节能改造提供数据支撑，提供节能改造前后的效果评价。

参数设置

通过采集柜可设置各回路变压器的变比及各种电流电压保护整定值。

故障判断及报警 具有故障自动判断和声光报警功能。 报警类型包括开关故障、电压电流超限、现场采集模块通讯故障、与监控系统通讯故障等，报警时间自动记录在系统数据库中，方便用户查询。 工作人员可以随时掌握变配电站的实时运行状态，发现变配电运行故障并做出相应处理，提高变配电管理效率，提高安全性电力系统。 可靠性。

2 系统解决方案

Acrel-3000系统是根据商丘市第一人民医院的实际情况设计的。 整体网络结构采用屏蔽双绞线直连数据采集器，再通过网线直连配电室监控主机，保证了电力管理和监控系统。 稳定性和实时传输。

1）站控管理

站控管理层是电力监控系统管理人员进行人机交互的直接窗口。 在商丘市第一人民医院项目中，主要是指放置在地下一层配电室的监控主机。

2）网络通信层

通信层主要由采集器、以太网设备和总线网络组成。 串口服务器的主要功能是对现场智能仪表进行监控； 以太网设备和总线网络的主要作用是实现变电站与主站之间的数据交互，使配电系统的管理集中化、信息化、智能化，大大提高了配电系统的安全性、可靠性配电系统的稳定性和稳定性，真正达到了无人值守的目的。

3）现场设备层

现场设备层是数据采集终端，主要由智能仪表组成。 智能电表通过屏蔽双绞线的RS485接口与通信服务器相连，采用通信协议总线方式与通信服务器相连。 通信服务器与配电室监控主机联网，实现远程控制。锚点

系统结构图

3 系统功能

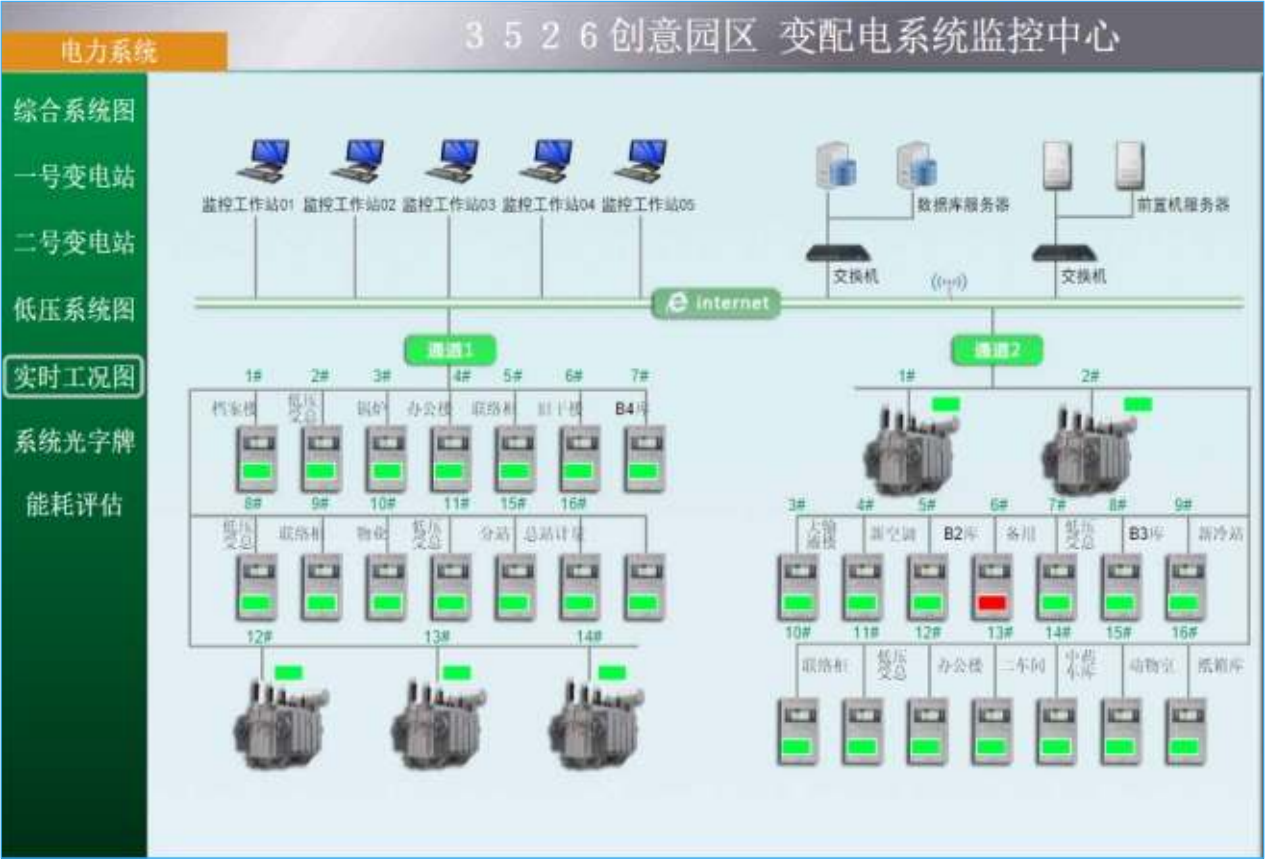

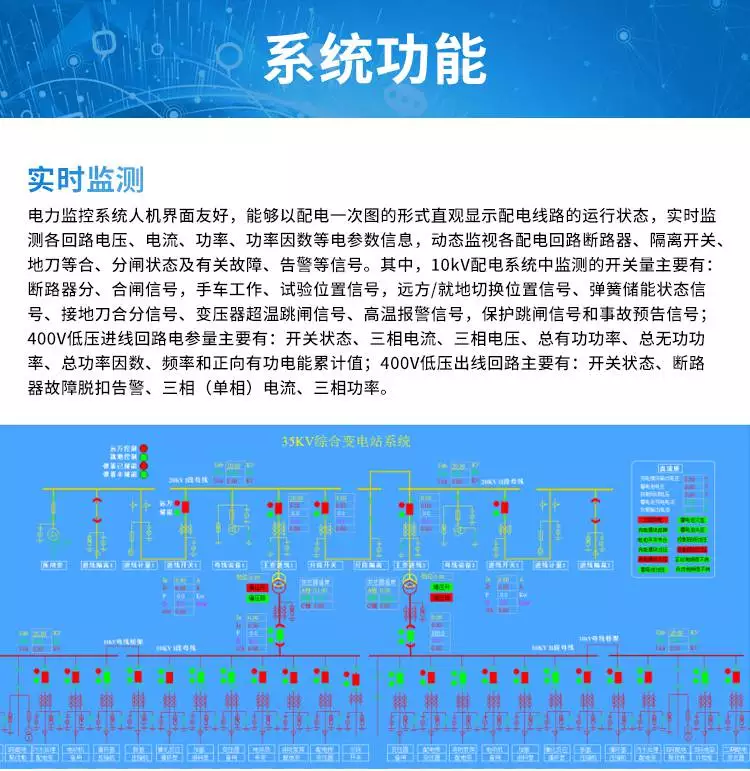

变电站实时监控系统图为主监控画面，主要实时监控变电站内所有回路的运行状态。 红色代表关闭，绿色代表打开。 在系统图中可以直观的看到每条进出线的运行参数和状态，可以看到变压器出线侧的所有常规功率参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功功率等。如下图所示：

主系统图

遥信遥测报警功能主要完成对各低压出线回路的开关动作状态和负荷进线的监测，弹出报警界面提示具体报警位置并对开关位移和负荷超限进行报警，并提醒值班人员及时处理。 负载限制值可在相应权限下自由设置。

事件报警记录功能主要完成查询时间段内的报警信息事件记录和发生时间，为值班人员提供依据，分析事故原因，如下图所示：

报警功能实时查询

参数读取功能主要是查询低压各出线回路的电气参数。 支持电参数随时查询，具有数据导出、报表打印等功能。 本报表查询商丘市第一人民医院配电室进出各低压回路电气参数，主要包括：三相电流、有功功率、有功电能。 报表中每条电路的名称与数据库关联，方便用户修改电路名称。 如下所示：

电参数抄表

用电报表功能，可以选择一个时间段进行查询，支持任意时间段的电量累计查询，具有数据导出、报表打印等功能。 为值班人员提供准确可靠的电能报表。 报表中每条电路的名称与数据库关联，方便用户修改电路名称。 如下图所示，用户可以直接打印报表，并以EXCEL格式保存到其他位置。 如下所示：

能源报告

系统通信结构示意图主要展示了系统的网络结构。 系统采用分层分布式结构，同时监控间隔层设备的通信状态。 红色表示通信正常，绿色表示通信失败。 下图是变电站通信状态示意图。

通信结构示意图

4。结论

在配电设施应用的今天，工程配电的安全性非常重要。 本文介绍的Acrel-3000电源管理系统在商丘市第一人民医院的应用，可以实现配电室、楼层配电箱的供配电，实时监控电路用电量，不仅可以显示电路功耗状态，还具有网络通讯功能，可与串口服务器、计算机组成电源管理系统。 系统实现对采集数据的分析处理，实时显示配电室内各配电回路的运行状态，对负载超限具有弹出报警对话框和语音提示，并产生各种电能报表、分析曲线、图形等，方便了电能的远程抄表、分析和研究，系统安全、可靠、运行稳定，为医院工程提供了真实可靠的依据解决了用电问题，取得了很好的效益。
