综合布线是智能化弱电系统的基础。 有时由于弱电设计人员缺乏现场实践经验，在系统设计时会出现现场实施与设计图纸不符的问题。 今天我们就来说说如何设计一个项目。 弱电综合布线系统。
1.熟悉项目需求
在设计弱电综合布线线路时，首先要熟悉一个项目中有多少套弱电电子系统，它们之间是什么关系。 让我们以建筑物为例。 常见的弱电系统有楼宇自控系统、智能照明系统、综合布线系统、计算机网络系统、语音通讯系统、视频监控系统、防盗报警系统等，熟悉这些系统后，你大概就会知道是什么此系统需要的电缆以及电缆的大概数量。 接下来，您可以对综合布线系统进行设计。
2、综合布线系统

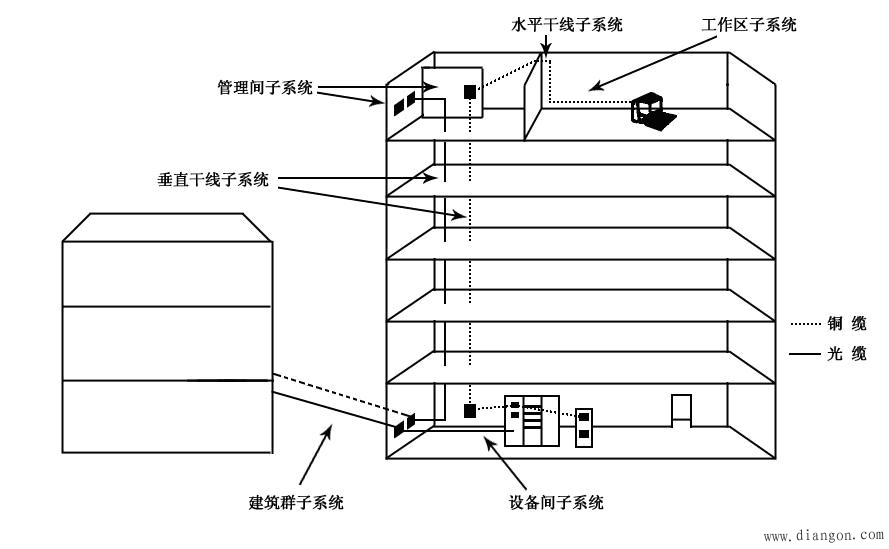

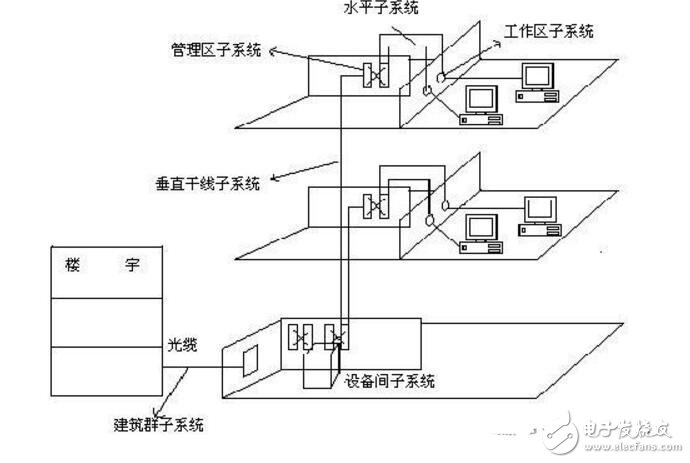

综合布线分为6大子系统：工作区子系统、水平子系统、管理子系统、垂直子系统、设备子系统、楼宇子系统。
1. 工作区子系统
① 作业区终端设备数量及位置的确认
工作区子系统主要部署摄像头、电脑、打印机、视频会议、投影仪等设备终端。 设计时，前期需要到现场做实地勘察，确定设备的安装位置和数量，统计相应的设备配套。 电缆的数量。
②遵循工作空间的设计规则
在这个工作区，最常见的是强弱电的面板插座。 设计人员必须了解基本规格，知道强弱电面板之间避免干扰的距离，以及强弱电离地的高度。
2.水平主干子系统
① 设计构成
水平干线子系统主要包括工作区信息插座到管理区子系统配线架的固定布线，包括水平光缆和光缆。
② 设计要点
在水平干线子系统中，网线长度一般不超过90米，必须在走线槽、桥架或天花板中走线。
③ 水平电缆计算方法
平均电缆长度=（信息插座到配线室的最远距离+信息插座到配线室的最短距离）/2
电缆总长=平均电缆长度+备件（平均电缆长度10%）+终端6米
每层的计算公式如下：
C=[0.55(L+S)+6]xn
C：每层使用的电线数量；
L：信息插座到配线室的最远距离；
S：信息插座到配线室的最短距离；
n：每层信息网点数量；
3、管理子系统
①设备组成
主要设备由交换机、配线架、机柜、电源等组成。
②经营标志
完整的标志应提供以下信息：建筑物名称、位置、区号和产地；
综合布线常用的标识有三种：线缆标识、现场标识和插接标识；
4.垂直干线子系统
① 设计构成
负责连接管理子系统和设备子系统
② 设计要求
一般楼内短距离适合多模光纤，长距离适合单模光纤
5、机房子系统
① 设计构成
它主要由电缆、连接器和相关支架等硬件组成。
② 设计要求
机房必须有足够的空间来保证设备的存放、适宜的温度和湿度，并且在机房建设过程中必须遵循相关的设计标准。
6、楼群干线子系统
① 设计构成
将一个建筑物连接到另一个建筑物的通信电缆，通常是单模光纤。
三、综合布线设计依据
综合布线除了要精通各子系统的设计组成外武汉楼宇自控弱电工程布线，还应熟悉并掌握行业的设计规范。
① 掌握综合布线系统工程设计规范
②掌握综合布线系统工程验收规范
最后，我做一个总结。 在设计一座建筑的综合布线系统时，首先要了解该项目有多少个弱电系统，然后熟悉综合布线系统的设计组成和设计要求，最后熟悉综合布线行业规范，以便设计接地弱电综合布线系统。
图纸中的图形符号是设计师的语言，对设计师语言的准确理解直接决定了你阅读图纸的速度和效果。图例是设计师设计语言的说明和宣言。看懂图例是看懂所有图纸的开始。不同职业的图纸有着不同的图形符号，自然也就有着不同的传说。建筑物中强弱电系统的常见例子有哪些？下面我们一起来看看吧。
强电、弱电传说
建筑电气图纸分为强电图和弱电图，一般在图纸中分别标注，也可以用同一张大表将强电图例和弱电图例一起画。
强电传奇
先来看强电传说。照明灯是强电。有普通灯、吸顶灯、灯笼、双管日光灯，还有一些应急疏散灯、指示灯等，有些图例会给出产品规格型号。安装方法和安装位置。
强电图纸
插座也是强电。插座有单相二孔三孔扁圆两用插座。空调插座一般采用单相三排开关插座，安装距离地面两米。
强电传奇
控制开关，开关分为单联、双联、三联、延时开关和带指示灯开关，建筑单元强电图纸随处可见；还有各类配电箱图例、照明配电箱、动力配电箱、双电源开关箱、电表箱等。
弱电传说
弱电系统有很多，如安防、网络、电话、有线电视、消防等楼宇自控总线延长器，本图例为专业消防图纸中使用的图例。有感烟探测器、感烟感温探测器，也叫复合探测。器、手动报警按钮、消火栓按钮、母线隔离器、火灾显示盘、声光报警器等，图例比较规范，同时给出了安装方法和位置。图例清晰，使绘图更易于阅读。
弱电传说
这部分除了防火图例外，还包括所有电话和有线电视的图例，并给出安装位置和方法。
弱电传说
弱电传说
以上两图为电话、网络、安防监控、楼宇对讲设备常用图例，为楼宇弱电系统图纸常用设备图例。
要想看懂图纸，除了专业领域的主观知识外，图纸图例的清晰度在客观上也是一个重要因素，所以不要忽视图纸图例。看图的时候要注意。记不太清了，看多了图，渐渐能认出来了。
