摘要：随着建筑领域的良好发展，建筑工程施工越来越复杂，相应的消防设施也越来越先进。 发生火灾时，人们会在燃烧产生的噪音和浓烟中产生恐惧、焦虑等不良影响。 火灾的心理状态会影响他们的行为，人在烟雾中生存的时间比较短。 能够根据现场提示做出判断，迅速撤离火场是极其重要的。 消防应急照明和疏散指示系统中的集中控制系统，其合理的设置为人员的逃生提供了有利的帮助，为生命安全的保障做出了贡献。

关键词：集中控制型； 消防应急照明及疏散指示系统； 设计; 应用

介绍

在生命高于一切的现代社会，近年来建筑火灾事故频发，使人们对建筑的防火功能格外重视，并提出了越来越高的要求[1]。 在更新GB 51309-2018《消防应急照明与疏散指挥系统技术标准》的情况下，集控式消防应急疏散指挥系统的设计与应用，可以更准确地引导人员，为人员自救提供必要的支持。在与时间赛跑的火灾中抢救救援。 现场有帮助。 结合笔者在不同年份设计的项目，着重介绍了集控式集中供电消防应急照明疏散指示系统（以下简称“集控系统”）的设计与应用，探讨了非-集中控制与传统消防应急照明和疏散指示系统（以下简称“传统系统”）的一些比较。

1 项目概况

项目一：A1地块设计于2018年4月，总建筑面积85492㎡（以下简称“P03项目”）。 地上1-4号楼为Ⅰ类高层住宅，5号楼为Ⅱ类高层住宅，6号楼为单层写字楼，其中一栋为架空，住宅服务底层、物业办公室等； 地下一层、二层为车库和设备用房，建筑面积，属一级车库； 消防控制室位于6号楼一层。

项目二：2020年5月设计的横边居住区保障性住房项目-地块，约㎡（以下简称“D05项目”）。 地上1-9号楼为高层住宅类型，其中一栋为架空、住宅服务底层、物业办公等； 10-13号楼为单层公共建筑，功能为物业办公、门卫、商铺，14号楼为多层公共建筑，主要功能为社区服务中心、中心支部、日间托儿所社区老人中心。 15号楼为二层机房； 地下一层、二层为车库和设备用房，建筑面积，属Ⅰ类车库； 消防控制室位于1号楼一层。

2 集控式消防应急照明及疏散指示系统设计分析 1 设计依据

住房和城乡建设部发布的GB 51309-2018《消防应急照明及疏散指示系统技术标准》于2018年7月1日发布，2019年3月1日正式实施。其中规定消防应急照明疏散指示系统按消防应急照明的控制方式可分为集中控制系统和非集中控制系统。 设置消防控制室的场所应选择集中控制系统。 以往规范中，除非建设者或用户有特殊需要，一般设置220V自带蓄电池费集中控制式的应急照明和疏散指示系统。

2 设计理念

基于GB 51309-2018《消防应急照明与疏散指示系统技术标准》规定的内容，集控式消防应急照明与疏散指示系统的创新设计应更新设计理念，积极借鉴先进技术，结合

根据目前的建筑情况，按照技术标准，对系统的各个部分进行优化设计，包括系统的主机控制、系统的电源配置、灯具的选择、安装和今后系统的调试、维护和居民使用，希望能进一步加强集控消防应急照明和疏散指示系统的应用，确保人员安全疏散，尽可能避免火灾事故对生命的威胁尽可能。

三种集中控制系统设计的特点及其与传统系统设计的比较

笔者通过对GB 51309-2018《消防应急照明及疏散指示系统技术规范》-7《应急照明设计与安装》的学习，以及工程设计中遇到的各种问题的分析，总结出集中控制系统的一些设计的特点，以及与传统系统设计的一些比较。 人们对集中控制系统保护人民生命财产安全的能力和对社会的贡献越来越有信心。

1 系统选择与介绍

集中控制系统由监控主机、通讯、模块、应急照明控制箱、应急照明集中电源、应急照明灯和标志灯等组成。系统与火灾自动报警系统连接，火灾报警系统判断并发出火警信号作为系统自动应急启动的触发信号。 控制连续应急照明的光源从省电照明模式到应急照明模式。 D05项目采用集控式集中供电系统，应急照明控制主机设在消防控制室内。 每五层设置一个应急照明控制器，通用E-BUS通讯总线引至消防控制室内的应急照明控制主机。 2].

在传统系统中，消防控制室可以手动切换自供电应急照明及疏散指示系统的主电源工作状态和应急工作状态，这是通过与消防应急照明配电联动的消防联动控制器实现的盒子。 P03项目采用自备电池非集中控制和控制到回路（220V）的形式。

2 电源的选择和电压转换

GB 51309-2018《消防应急照明与疏散指示系统技术标准》中提到灯具的供电应由主电源和蓄电池供电组成，蓄电池供电的供电方式分为集中供电模式和灯具用电池供电模式。 对于采用集中供电的系统，系统图中标注的自适应功率是考虑电池衰减后接入灯具功率的能力。 额定初始匹配功率应由制造商根据自身产品性能确定，并提供相关证明文件。

P03项目采用灯具电池供电，照明电路直接从消防应急照明电源箱引出。 应急照​​明配电箱主电源输出断开后，灯具自动转为蓄电池供电。 一旦发生火灾，喷水灭火系统和消火栓系统的启动会导致现场被水淹没，火灾过程中天花板可能会脱落，电气管道可能会裸露在外。 原有的220V电源线难免会对被疏散人员和救援队伍造成二次电击。 伤害，或点燃其他可燃物的风险。

在D05项目设计中，采用了集控式集中供电应急照明系统。 控制器分机采用自带（直流）电池形式，额定输出功率不大于1kW。 秤的剩余容量应保证卸料的连续工作时间：地下室和14号楼不少于1.5h，其余地面不少于1.0h。 应急照​​明控制器和集中电源安装在电气室和楼层强电井内。 方便人员进行维护管理。 灯具为DC36V、A类安全灯具。 灯具的主电源和电池电源由集中电源提供。 灯具供电，使用安全电压不再对逃生人员和消防员构成威胁，也不会引燃火线旁边的可燃物，大大降低了二次伤害的可能性。 本项目住宅部分每5层设置1个集中供电，地下室每个防火分区设置1~2套集中供电。 考虑到电池衰减问题，每路集中供电的灯具总功率控制在400W以内。确保灯具的照度满足火灾发生时规范规定的低照度值要求[3]。

3 灯具的选择和信号传输

集控式集中供电应急照明系统选用的灯具在保证各场所所需的低火应急照明的前提下，提高了系统管理维护和后期使用阶段的体验。 D05项目选用DC36V、A类灯具。 系统调试前，技术人员对应急照明控制器所连接的灯具、集中电源或应急照明配电箱的地址进行编码，使每盏灯具、集中电源或应急照明配电箱能够对应一个独立的标识地址； 应急照​​明控制器登记接入的灯具、集中电源或应急照明配电箱的地址，并录入地址备注信息，并记录系统部件的现场设置，应急照明控制器联动控制编程记录，只要其中一盏灯出现故障，通过信号线传送到消防控制室内的应急照明主机，及时提醒现场人员。 根据地址码设置，可以准确判断出故障灯所在的楼号-楼层号-所在位置，第一时间安排人员直接上门维修，方便实现系统管理巡检维护工作.

但P03项目采用的自带电池灯为非集中控制灯，智能化程度不及传统应急照明。 如果出现故障，维护人员需要根据提示进行区域监控，最终找出故障灯具。 工作效率相对较低。 ; 而灯具故障发出的哔哔声，对于那些对噪音敏感、对居住环境要求高的人来说，无疑是一种烦恼。

4 标志灯的合理设计

所谓消防标志灯，就是要保证人们在疏散通道的任何位置和任何人员密集的地方都能看到标志灯。 为便于人员准确、清晰地识别标志灯的信息，应合理设置出口标志。 灯和方向标志灯。

在P03项目的设计中，在楼梯口和直通室外的最后一扇门的出口处安装了带有“安全出口”标志的灯具。 受视角影响，无法完全看清标志灯指示的方向，甚至跑错方向折返。

D05项目对标志灯做了相应的调整。 (1)出口标志灯区分。 楼梯口设置“疏散出口”标志灯，最后一个直通室外的门是“安全出口”标志，可以准确提醒人们什么时候继续疏散，什么时候疏散。 这才是真正的安全。 (2)当方向标志灯标志面与疏散方向平行时楼宇自控照明模块，中小灯间距为7～9m(规范要求不超过10m)，明显偏大比P03项目更短，从而保证人员可以清楚地识别标志的方向，毫不犹豫地向正确的方向撤离。 (3)在人员密集场所的疏散出口和安全出口附近安装复合式方向标志灯，使人们一眼就能判断出所在楼层，识别疏散出口和安全出口的方向。 (4)当安全出口或疏散门在疏散通道一侧时，在疏散通道上方加装指向安全出口或疏散门的方向指示灯，可明确引导疏散人员至下一条疏散通道，通道、安全出口或疏散出口提供有利的帮助。 (5)在楼梯间各层设置指示楼层的标志灯。 地标灯安装在楼梯间正对楼梯的前墙上。 标志灯底边离地高度宜为2.2～2.5m。 楼层标志灯的设置可以让人们在疏散时准确地知道自己在楼层的什么位置。

4 消防应急照明及疏散指示系统产品选型 1 系统概述

消防应急照明及疏散指示系统主要由应急照明控制器、消防应急照明集中电源或应急照明配电箱、消防应急照明等部分组成。 本系统由安科瑞公司完全自主研发，符合国家现行行业规范，可满足与企业微电网管理云平台或火灾自动报警系统的数据交换共享。

系统与火灾报警控制器配套使用，平时可对系统内的设备进行实时监控和控制，便于日常管理和维护，保证系统的稳定运行。 以此为基础，保证发生火灾时，能准确改变消防应急标志灯的方向，点亮消防应急灯，帮助楼内人员选择逃生路线，引导安全逃生方向，确保群众人身安全。 类用户担心的安全问题解决了以后的后顾之忧。

2个申请地点

适用于住宅、宾馆、写字楼、商场综合体、医院、隧道走廊、轨道交通、地下室、仓库、工厂等各行业的消防应急照明和疏散指示系统。

3 系统结构

4个系统功能

4.1 系统运行主界面

包括工具栏、平面展示、图层列表、状态栏，让您直观查看监控设备的运行状态，并根据状态栏的实际内容直接切换到故障的具体位置。

4.2 灯具配置界面

您可以查看所有灯的状态和数量。

4.3 信息界面

可以查看历史操作、故障、事件信息，按日期查询。

4.4 权限管理界面

主要由紧急启动、紧急停止和手动火警组成。 应急启停用于测试设备的应急功能是否正常。

自动巡检柜是一种数字化巡检设备。 作用是防止消防水泵生锈、受潮、水泵动作不正常楼宇自控电机如何反馈故障，以达到“养兵千日，用一时”的目的。

根据公安部消防安全行业标准GA30.2《固定式消防给水设备性能要求及试验方法》，为防止消防水泵生锈、受潮、水泵动作异常等。为此，消防水泵必须配备自动检测装置。

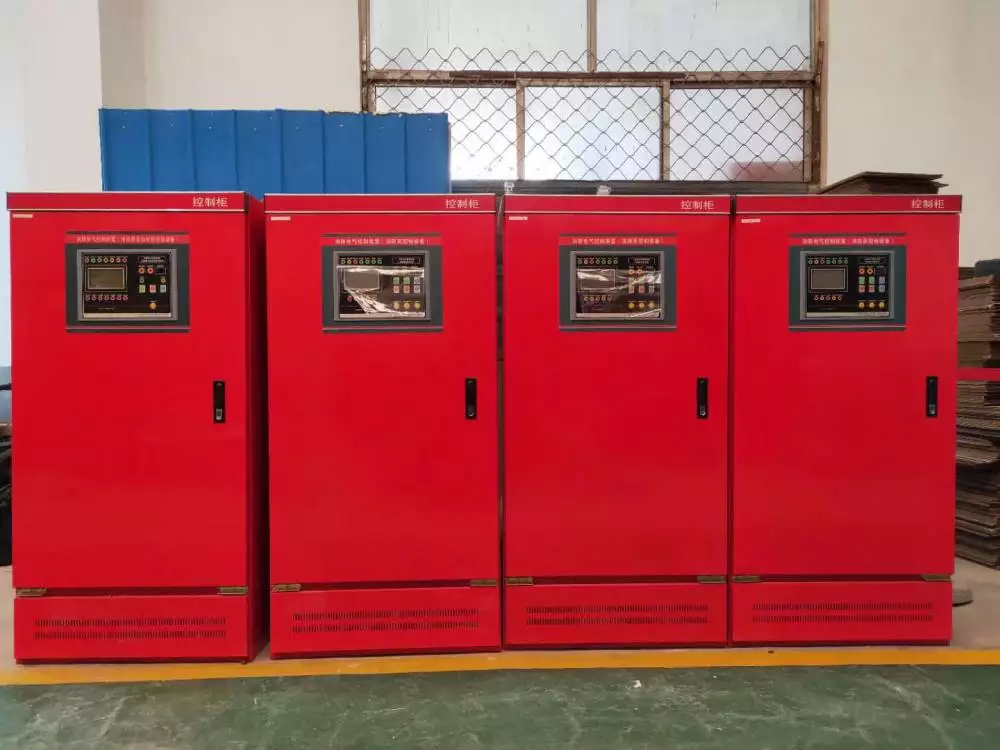

消防泵巡检柜

巡检柜工作原理图

该检查属于低频检查。 检查时电机转速为。 水系统不增压，无启动电流，大大延长了设备的使用寿命。 这种检查方法安全性高，电流小，功耗低。 是唯一符合公安部行业标准的检测手段。

现在各类消防供水设备普遍存在一个问题：当建筑物发生火灾时，相当多的消防水泵在接到启动信号后无法启动，延误了灭火的时间。 ，给国家财产和人民生命造成重大损失。 造成上述现象的主要原因是没有灾害时消防泵不启动。 企业采购的消防泵大多不是不锈钢材质。 随着时间的推移，在泵房潮湿的环境中，消防泵的内部泵轴连同叶轮和轴套都会生锈。 针对以上情况，有必要对消防泵和控制柜进行定期检查，使消防泵的机械性能和电气控制柜的性能保持良好状态。 这种检查方法可以从根本上解决消防泵生锈的问题。 死的问题，让消防装备保兵千日、短用的现实成为现实。

影响：

1：检查过程中如发生火灾，立即停止检查，瞬间启动消防泵。

2：功能齐全，可完成消防主回路、消防泵的低速无压检查。

3：具有过压、过流、短路、缺相保护。 .

4：自动巡检装置在巡检过程中如有故障，会产生声光报警，并具有数据记忆功能，完成故障发生时暂态参数的记忆，便于维护和分析。

5：可通过界面显示巡检运行参数。

6：具有主机电话报警功能。

7：设备预留RS485通讯接口，可完成楼宇自控运行状态的远程传输。

8：具有检测时打印故障参数功能。
