前言：

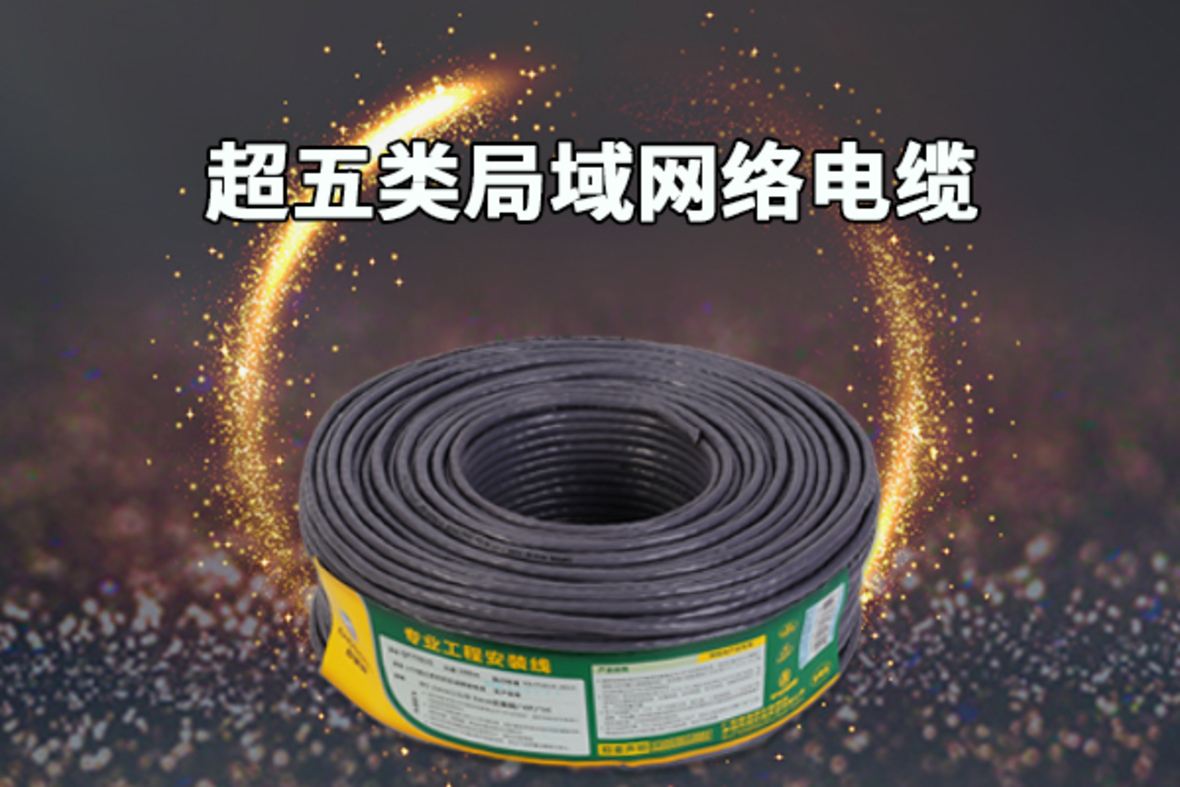

六类网线逐渐普及。 目前的工程设计大多采用6类网线代替5e类网线，但6类网线的构造与5类网线不同！ 六类网线施工时需要注意什么？

文本：

6类布线系统的传输速率可提供比5e类高2.5倍的高速带宽，ACR值比5e类高300%。 在施工安装方面，六类比超五类难度大得多。

六类布线系统的施工必须按照国际标准要求的规范进行。 不合理的管道敷设、不规范的安装步骤、不完善的管理制度等都会对六类布线的测试结果（包括物理性能和电气性能）产生影响，有的会变得难以修复，甚至只能修复。修复了。 重新布置网络电缆以进行更换。

一、施工过程中需要注意的问题

施工前，要仔细审核其他专业的施工图，特别是土建结构、水、电、通风的施工图。 因为水平走线的长度会对系统的水平产生一定的影响，而土建结构施工图、水、电、通风施工图对水平布线子系统管道走线的方向影响最大。

可绘制三维大比例尺样图楼宇自控布线视频，并在大比例尺样图上标明其他专业管道的方向、标高及规格型号，制定最佳的管道敷设施工方案，满足最短的管道路线和方便的安装要求。

目前水平布线的方法有三种：钢管暗敷法、吊顶内走线槽、线槽与信息点之间钢管连接法、地面暗敷法接线槽。 地线槽隐蔽敷设的方式适用于高端智能建筑。 建筑内信息点布置密集、开间较大的办公空间需要进行分区，其特点是投资较大、技术要求较高、施工难度较大。

良好的安装质量可以使水平布线子系统在其工作周期内始终保证良好的工作状态和稳定的性能，特别是高性能通信电缆和光纤。 显然，所以薛哥认为，在电缆的安装中，必须严格遵循EIA/标准。

综合布线系统选用的电缆、信息插座、跳线、连接线等元件必须与所选型号一致。 若系统采用屏蔽措施，则系统选用的所有器件均为屏蔽器件。 只有这样，才能保证系统的屏蔽效果，才能达到整个系统的设计性能指标。

二、六类电缆的特点

1. 电缆张力

请勿超过电缆制造商规定的电缆拉力。 过大的张力会扭曲电缆中的线对绞距，严重影响电缆抑制噪声的能力，并严重影响电缆的结构回波损耗，从而改变电缆的阻抗并损害整体回波损耗性能。

2、电缆弯曲半径

避免电缆过度弯曲，因为这会改变电缆中线对的绞距长度。 如果过度弯曲，线对可能会散开，导致阻抗失配和不可接受的回波损耗性能。 另外，它会改变电缆内部4对绞距的关系，从而引起噪声抑制问题。 一般情况下，电缆安装后的弯曲半径不应小于电缆直径的8倍。 对于典型的 6 类电缆，弯曲半径应大于 50 毫米。

3.线对散开

在电缆端接点，电缆中每对线对的捻距应尽可能靠近数据中心。 线对绞距由电缆制造商计算，改变电缆绞距会对电缆的性能产生不利影响。

4. 电缆压缩

避免将电缆扎带拉得过紧而压缩电缆。 如果电缆过紧，电缆内部的绞线会变形，从而影响其性能，一般在不合格状态下会使回波损耗更加明显。 回波损耗的影响会叠加起来，每对太紧的扎带都会增加总损耗。 建议使用钩环扎带。

5. 打结电缆

从卷轴拉动电缆时，请注意电缆有时可能会扭结。 如果电缆扭结，则应视为损坏并应更换。 安装压力将导致安装人员拉直电缆结。 然而，损坏已经发生，并将在电缆测试期间检测到。

6. 电缆重量

6 类电缆的重量约为 5 类电缆的两倍。 一米内24根6类电缆的重量接近1.0公斤，而相同数量的5类或5e类电缆的重量仅为0.6公斤。 当使用吊线支撑电缆时，必须考虑电缆重量。 建议每个吊线支撑点每束最多支持 24 根电缆。

7. 捆绑电缆中的电缆数量

当任意数量的电缆以非常长的平行长度捆扎在一起时，具有相同捻距的成束中不同电缆对的电容耦合可能导致串扰显着增加。 这称为“外部串扰”，消除外部串扰不利影响的最佳方法是尽量缩短并行电缆的长度。

8. 剥去电缆护套

在电缆端接点，端接后从护套到数据中心的裸露线对必须保持在最低限度。 无需剥开电缆护套，可将电线直接连接到数据中心。 TIA 或 ISO 布线标准指定了剥皮护套的长度。 通过最小化剥开护套的长度，保证电缆内部线对的绞合距离，以实现最有效的传输路径。 IDC上过多的护套剥离会损害六类布线系统的NEXT和FEXT性能。

三、六类线路施工注意事项

1、由于六类电缆的外径比一般五类电缆的外径粗，为避免电缆缠绕（特别是弯头处），敷设时必须注意管径的填充程度。管道。 一般内径20mm的电缆，管内放两根六类线为宜。

2、严格遵守线槽施工规范，保证合适的电缆弯曲半径。 绕其他线槽上下左右转弯时，转弯坡度要平缓。 注意电缆下垂受力后两端是否可以盖上盖板而不损坏电缆。

3、放线过程中，主要注意张力的控制。 对于采用卷筒包装的电缆，应将卷筒放置在自制的拉杆上，并从放线端的卷筒箱中预拉出一部分电缆，以供管道其他部位使用。 一端抽出，预抽的电线不宜过多，以免现场多根电线纠缠在一起。

4、拉丝工序完成后，应对两端留下的多余电缆进行整理和保护。 绕线时应按原来的旋转方向。 标记它。

5、整理、绑扎、安装电缆时，多余电缆不宜过长，电缆不应受到叠加应力。

6、整个施工期间，应严格按照施工工艺流程组织施工。 各工种应当按照施工计划和施工网络计划组织施工，并在后续其他工种开工前完成本工种的施工任务。

总结

施先生负责的项目是使用六类电缆。 综合布线、视频监控、门禁系统等所有智能系统所使用的网线均为六类非屏蔽网线。 6 类电缆比 5 类电缆更硬。 ，而且比5类重，穿管比较费力，尤其是预埋管道，而且配管时无法安装5类网线施工的标准，一般&20管为2根，最多3根、&25管一般为3根，最多5根（如果工程条件允许）

大家好，我是雪哥。 近期VIP会员群读者今天分享机房工程电气及UPS施工方案，包括施工流程、电缆施工、配电安装、UPS安装等，可作为模板素材。 建议留着备用。

这套完整的word程序素材，VIP会员下载！

1、机房电气及UPS系统安装

工艺流程：

设备线缆巡检→线缆敷设→设备安装→设备终端安装→系统测试→竣工验收

设备电缆巡检

施工前应对配电柜、UPS主机、电池、工业连接器、电缆等进行外观检查，其型号、数量、标志、标签、产品合格证、产品技术文件、相关设备的电气性能、使用功能及有关特殊要求应符合设计规定。

电缆敷设

敷设金属导管和金属桥架后，进行电缆敷设。 主电源线直接与配电柜相连。 电源线。 从配电柜到每个服务器机柜都有专用电源线。

动力电缆和控制电缆必须水平和垂直敷设。 电缆不得交叉或打结。 电缆本身必须无应力铺设。

每条电源线均需使用线路标示线号，配电柜及配电柜1、2均需打印电子标签，标明开关使用情况。 标签要求规范、有序。

当管道较长或弯道较多时，需在穿线时向管道内吹入适量的滑石粉。

两人穿线时，要配合协调，一拉一发。 同一交流电路的导线必须穿同一管，不同电路、不同电压、交流和直流的导线不得穿同一管。

电源线穿过管道或桥架时，应区分电线的颜色。 一般主电路和分支电路应按要求着色。 A相为黄色楼宇自控空调机柜控制，B相为绿色，C相为红色，N（零线）为淡蓝色。 PE（保护线）是黄色和绿色。

配电柜及配电柜专用线的预留长度应为配电柜周长的1/2； 线材与带状线的绑扎，先将线材前端的绝缘层剪掉，再将线芯直接插入带状。 将线绕好，折回，压实，系牢，套上护具。

电源线的接头不能增加电阻值，受力的电源线不能降低原有的机械强度。 原来的介电强度不能降低。 电源线严禁有接头，导线绝缘电阻应大于0.5MΩ。

质量标准执行2002年《建筑电气工程施工质量验收规范》第15章的规定。

设备安装

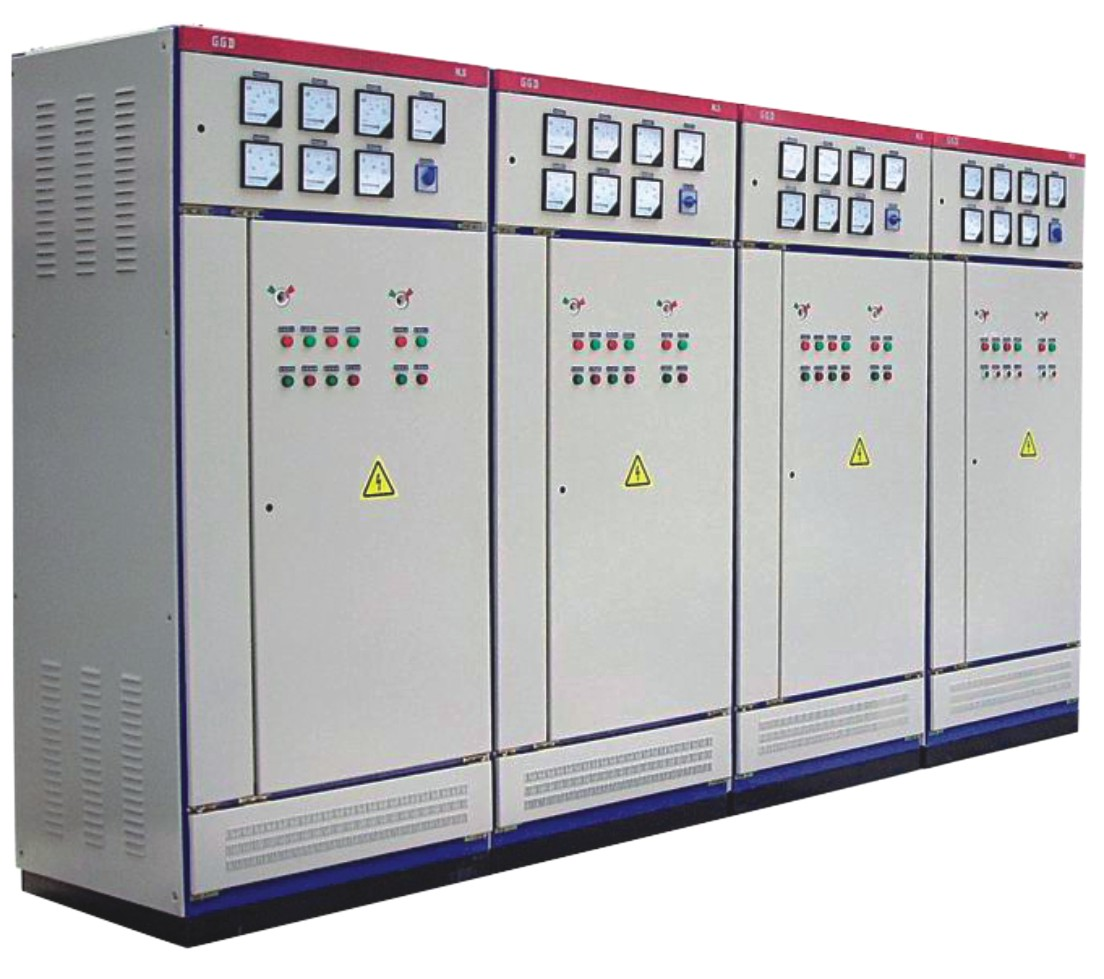

1）配电柜安装

接线端子安装牢固，接线端子顺序编号，强弱电端子隔离排列，接线端子规格与芯线截面积相适应。

二次回路接线应捆扎，不同电压等级、交直流线路、计算机控制线路应分别捆扎并标示。

配电柜、UPS主机、空调、新风机、配电柜1、2配线严禁使用明线。对于配电柜到配电柜的多股芯软线，铺设长度不得小于15CM。 配电柜母排相线应有颜色标识，A相为黄色； B相为绿色； C相为红色； 零线N相为蓝色；

2) 安全开关安装

用途：安全开关安装在所有运动部件在操作过程中会造成伤害的地方。 设备上的安全开关和制动装置确保其有效工作不会造成障碍。 所有安全开关都是故障安全的并串联连接。

触发器：安全开关能在额定负载和速度条件下，在其动作行程的一半内使设备停止运动。 安全开关为所有相关组件提供持续和不间断的保护。

操作：安全开关的操作防止设备进一步撞击障碍物。 任何操作（盘）都可以进行释放屏障的反向操作。

3）UPS安装

槽钢和角钢调直对齐后，焊接成如下图所示的松力架，然后根据设备固定螺栓之间的距离，钻固定孔，焊接零件经过除锈和防腐处理。 用人力和滚杆将UPS主机放在电源架上，放平，对正后将UPS主机固定牢固。

在安装 UPS 电池组之前，请检查以下内容：

电池外壳应无裂纹、破损、变形、漏液等现象。

电池正负极必须极性正确，无变形； 空气过滤器盖或气孔塞具有良好的通风性能。

连接板、螺栓、螺母应完整无锈蚀。

蓄电池安装应平稳、间距均匀； 同一排电池应高度相同，排列整齐。

根据制造商提供的说明书和技术资料，必须固定蓄电池列与层之间的连接板。 操作者必须戴上胶带手套，使用厂家提供的专用扳手连接电线。

各电池组与负载并联的电缆应等长，以利于电池充放电时各电池组的电流平衡。

极板齐平且间距相等，每块电池的极板数量符合产品技术文件的规定。

电池应采用专用电缆连接，电线末端应加接线端子，压接应牢固可靠。

4）机房机柜设备安装

根据机房平面图，待要放置的电源柜和设备柜分配固定好。

所有机柜就位后，必须一一连接，安装时相互连接的距离不应大于2MM机柜间距。 机柜正面应与基准线在同一平面上。 前后偏差不应大于2MM。 如果是永久固定的话，将要固定的柜体钻孔上的螺丝相互连接，这样整体更加牢固稳定。

机柜内应有强电槽和弱电槽，按照标准，左侧为弱电槽，右侧为强电槽。

机柜顶部必须安装排风扇，使机柜内设备通风散热。

能装在柜体上的设备，白天尽量装在柜体上，音源部分或前部尽量装在同一个柜体上。 （前柜）功放独立放置在同一个柜子（功放柜）上。

当系统中设备较多，且有多个分区控制时，为了接线、调试和操作方便，部分前置放大器部分会与功放柜安装在一起，但前置放大器部分应放大器上方。

为了开机的方便和设备的安全，每个机柜都应配备电源时序器，使设备不易受到冲击损坏。 （电源时序器必须在机柜底部）

散热器应安装在第一个放大器之间。

机柜内所有设备应安装牢固。 根据U数的距离调整设备，不左不右，螺丝、垫圈、弹簧垫圈要牢固。 之后要把剩下的零件清洗干净，不能把剩下的零件留在骨头里，以免造成短路，发生不该发生的事故。

所有电源插座统一使用标准三芯插座。 设备串也是使用标准的三脚架串。 并确保地线、零线、火线连接正确。 最好将各插座的保护地线直接接到音响控制室的专用接地端子上。 （给星）

每台设备应能独立拆卸和更换，不影响其他设备线束的固定。

所有元器件均按国际标准焊接，1脚为网线，2脚为输入热端，3脚为输入冷端。

控制室应与舞台、机械操作台等建立内部通讯系统。

霓虹灯电路焊好拉好后，调试后密封后面板，设备调节部分用透明有机玻璃密封，防止非管理人员进入。 最后，机房门上挂着“机房重要场所，闲人不得入内”的警示牌。
