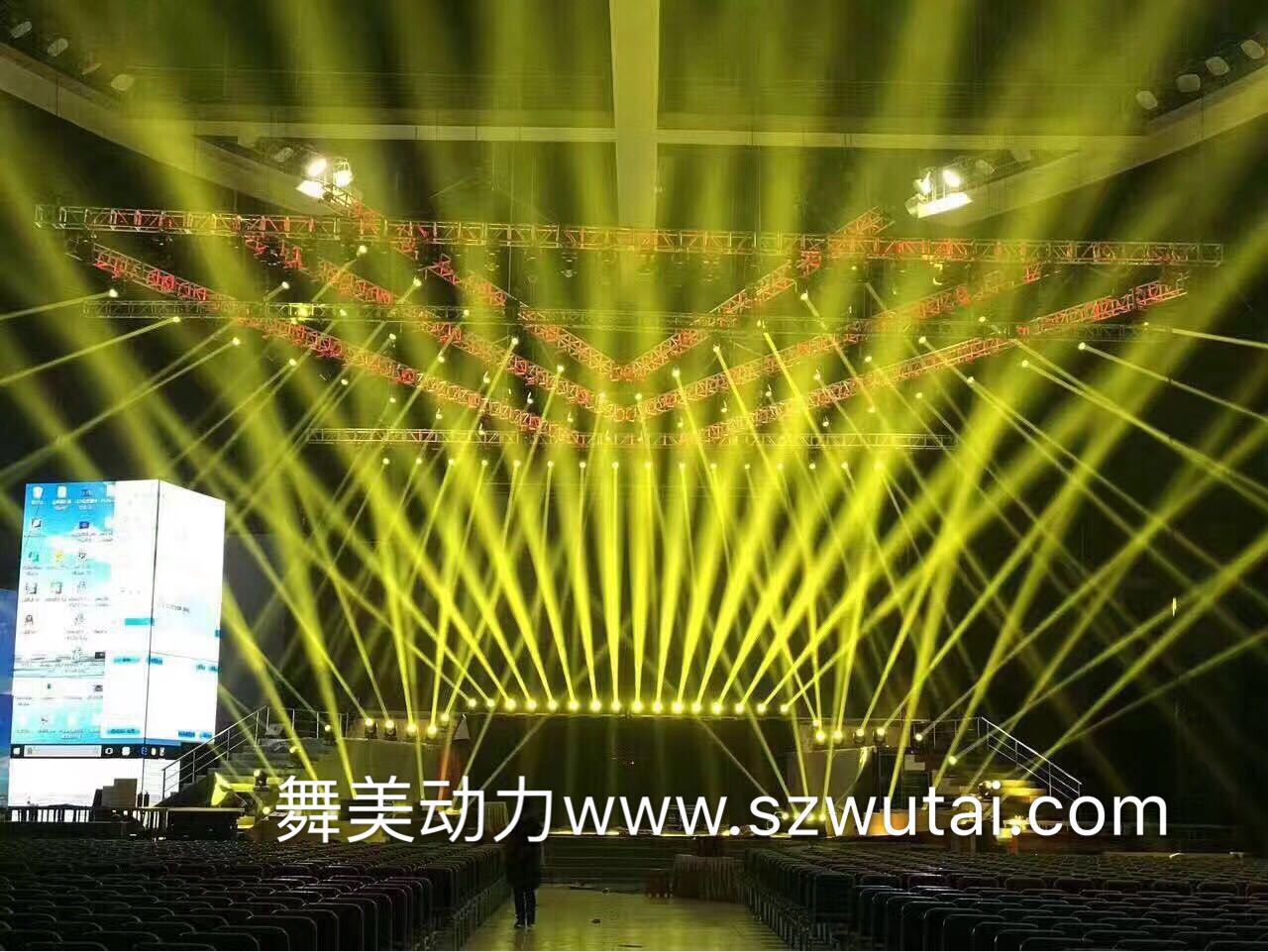

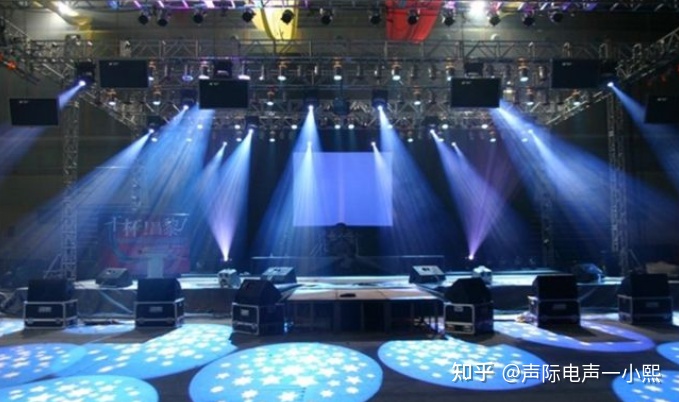

在现代舞台灯光系统中，设计师提出了舞台灯光全新的管理理念——统一管理，集中控制。它是将多个具有不同功能和效果的数字照明设备连接起来，由一个数字调光控制台控制。

灯光控制系统设计有稳定可靠的舞台调光系统，不仅需要高亮度、高稳定性的舞台灯光，还需要稳定可靠的控制系统。

控制台要求

首先，要求控制台能够长期稳定可靠地运行。并尽可能降低运行功耗，在此基础上，还要求控制系统具有良好的总线访问能力，最好直接连接当前流行的照明控制协议（需要RS-485总线接口） ;

再次，要求有优秀的人机界面，以便操作人员及时调整灯光，了解舞台灯光效果。在适当的时候，还可以输出一些错误或提示信息来提示错误或指导调光器进行正确的操作。

第三，要求控制系统具有一定的数据传输能力，以便调光器可以方便地将保存的调光数据传输到另一个类似的照明系统。减少系统调试时间。

最后是考虑系统应该具有一定的可扩展性。为未来的扩展应用奠定基础。

应用解决方案

本方案采用EPC-8600嵌入式工控机主板作为舞台灯光控制的控制中心，EPC-8600嵌入式工控机主板以嵌入式CPU为核心，具有运行稳定可靠、功耗低的特点。

板载两路RS-485接口，可轻松对接当前流行的灯光控制协议，板载LCD液晶接口，方便人机交互。预装CE操作系统，编写用户界面方便快捷。

板载声卡向操作员播放错误消息和信息丰富的语音消息。减少操作中的调光器错误。数字I/O接口可用于控制/指示主灯状态，保证键灯控制的正确性。

板载CF卡接口可保存调试后的灯控信息，方便传输到同类型的另一个灯控系统，加快系统调试进程。此外，该方案也为未来的扩展应用奠定了基础，板载PC/104扩展总线为未来的扩展应用留下了足够的空间。

EPC-8600嵌入式工控机主板主要特点

?

CPU采用高性能，工作频率高达416/。

板载两路RS-485接口，集成协议。

/256M电子硬盘。

LCD 接口（最高支持）。

3路RS-232C接口。

CF卡接口。

有 16 个板载 GPIO（8 个输入楼宇自控系统 灯光，8 个输出）。

集成AC97声卡。

10/100M 自适应以太网。

USB主机，USB接口。

-40~+85℃工业级工作温度。

多级看门狗：硬件看门狗监控操作系统的运行，系统看门狗监控用户应用程序的运行。

预装正版操作系统，无需购买操作系统成本。

可以对用户应用程序进行加密，有效防止盗版。

多种可选配件，灵活多样的功能扩展。

采用单5V电源供电楼宇自控系统 灯光，典型电流值仅为550mA。

设计原则

舞台灯光系统的设计是根据舞台艺术表演规律和特殊使用要求进行配置的。为艺术展览服务。

舞台灯光系统的设计是按照规则和使用的特殊要求来配置的，所以不能确定原理，只能粗略说明。目的是再现各种演艺所需的灯光工艺设备，只要按照系统工程设计配置，那么舞台灯光系统就相当于一个艺术展示。

以下是一些需要注意的方面

?

1. 系统的抗干扰能力和安全性是重要的设计指标；

2. 系统设计中引入新型高效节能冷光灯；

3. 为舞台灯光创造一个完整的自由空间，适应所有的灯光要求；

4.为了使系统连续运行，适当增加预留和扩展空间；

5. 数字信号网络技术被引入到系统设计的各个方面。

工艺设计要求

?

1. 系统设计为从一种照明方案快速切换到另一种照明方案，转换时间在 2 小时内完成。

2、系统的流程设计和设备配置具有综合剧场使用功能，可在短时间内轮换不同剧场的各种灯光操作方案。

3. 系统允许在所有配置中使用各种类型的灯具和其他辅助设备。

4、系统设计有足够的安全性和存储容量，整个系统在主控台上进行连续的诊断检查，不中断主电源。

5、本系统设备完全满足舞台背景噪声的技术要求。在空旷场地，所有照明设备的噪声和外界环境噪声的干扰不高于NR25，测试点1M效果设备的噪声不大于30dB。

6、系统的扩展能力在系统设计之初就特意预留了，如电力硅控能力、网络能力等。未来资金充足或新技术出现后，不会因设计不足而大面积修改或更新系统，以节省资金。资金和快速适应不断变化的需求。
