楼宇自动化方案设计.doc 楼宇自动化方案设计 第 1 节 前言 2 第 2 节 霍尼韦尔楼宇自动化系统概述 3 第 3 节 系统组成 7 第 4 节 系统软件功能介绍 9 第 5 节 楼宇自动化系统功能 17 节 楼宇自动化系统的配置六段式建筑 综合楼 20 第一节 前言 随着我国经济的快速发展，人们对环境质量的关注度越来越高，而获得舒适居住环境的必要条件是拥有一套高A高...优质的空调控制系统楼宇自控 设计，作为现代综合办公楼，必须选择完整的控制系统，才能在楼内营造舒适的工作环境。鉴于此，我公司推荐使用霍尼韦尔（美国）公司的楼宇控制系统主要有以下几个原因： 作为全球最大的楼宇自动化设备制造商，霍尼韦尔（）多年来一直致力于楼宇自动化技术的应用和开发年，并在世界各地建造了大量的建筑。楼宇自控工程，积累了丰富的工程实践经验，生产了一系列功能齐全的楼宇自控产品。公司进入国内以来，始终在空调自控系统领域占据主导地位。霍尼韦尔（）公司的空调自动控制系统正在运行。公司在国内拥有雄厚的技术实力，并建立了完善的用户服务支撑体系，可为用户提供全方位的服务。本公司作为霍尼韦尔（）产品的国内代理，与霍尼韦尔（）公司一直保持着良好的合作关系，相信通过双方的努力，一定能把这个项目做好。

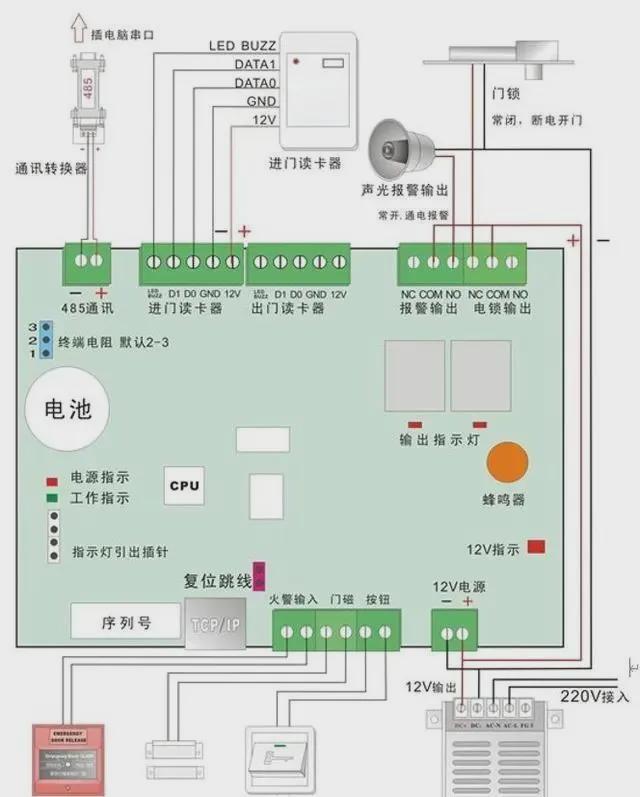

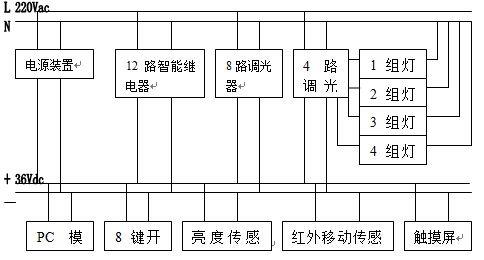

XX楼综合楼规划建设为智能楼宇。为了使楼宇内的布线尽量简单明了，便于后台系统的维护和管理，建议楼宇自控系统的布线也应纳入综合布线系统。() 公司与朗讯科技（前身为 AT&T）签署了相互技术支持文件和技术手册，说明霍尼韦尔 () 设备如何在综合布线系统中连接。作为上述两家公司的代理商，公司对产品和系统非常熟悉，这也是公司的优势所在。我相信通过努力，两个系统将完美结合，为用户提供舒适的办公环境。第二节霍尼韦尔楼宇自动化系统概述霍尼韦尔()楼宇自动化系统统称为楼宇自动化系统。系统从实际需求出发，采用模块化设计，使系统极具灵活性和可靠性。同时，该系统还具有高度集成的功能，可将空调自动控制与节能管理、照明控制、门禁、消防、安防等多种系统集成为一个网络。2.1.系统结构采用四层结构（如下图）局域网（上位机管理网络）系统结构图2.1. 1 第一层由传感器和执行组成 传感器负责将现场物理参数转换为点信号，并传输给上级控制器。空调系统传感器包括温度、湿度、差床、流量传感器等；执行器负责将上级控制器的控制信号转换成相应的物理动作，执行器包括阀门执行器和风门执行器。

2.1.2 二楼由分布在各楼层的分布式处理器组成。主要负责采集传感器信号，根据现场情况向执行器发出相应的控制指令。将区域内的信息传递给上层，同时负责将上层控制器的控制信号转换为相应的控制信号。分布式处理器与现场设备之间的接口根据信号类型可分为模拟和数字两种。每种类型按功能不同分为输入和输出，定义为：AI：模拟量输入；AO：模拟输出；DI：数字输入；DO：数字输出；第二层和上层 第二层的功能包括监控点处理、直接数字控制（DDC）、分布式能源管理、时间和节假日调度。第三层由几个区域分布式处理器的控制中心组成。一般采用HONEY-作为控制中心，低端配置采用兼容计算机，高端配置采用586或更高级别的PC，主要作为更新程序的控制核心。大面积控制管理，第三层实现的功能包括原始数据记录、彩色图表、条形图、曲线图、报表生成等厂家专门配置的程序功能。2.1. 4 四楼由多个三楼控制中心组成，主要用于超大型建筑的楼宇自动化系统。2.系统的开放性采用符合老挝国家标准的分级分布式系统，形成开放的计算机局域网。

网络结构基本上可以分为三层。最上层是信息域的主干线。采用总线拓扑的以太网（或令牌环网）将多个工作站高速连接起来，形成局域网，实现共同繁荣。网络资源和工作站之间的通信，然后连接到其他厂商的系统楼宇自控 设计，第二层是控制域的主干线，完成分布式控制的变电站总线，可以高速连接控制器（变电站） 1Mbps。该总线还提供了与其他厂家设备关联的接口()，实现与其他厂家设备的组网。第三层是用于分布式微控制器（子站）互连的子站总线。子站总线通过子站连接器与子站总线连接。保持向上兼容 公司历年生产的所有产品都可以并入网络，让用户不觉得老产品过时。最具代表性的系统是 Si，它结合了
