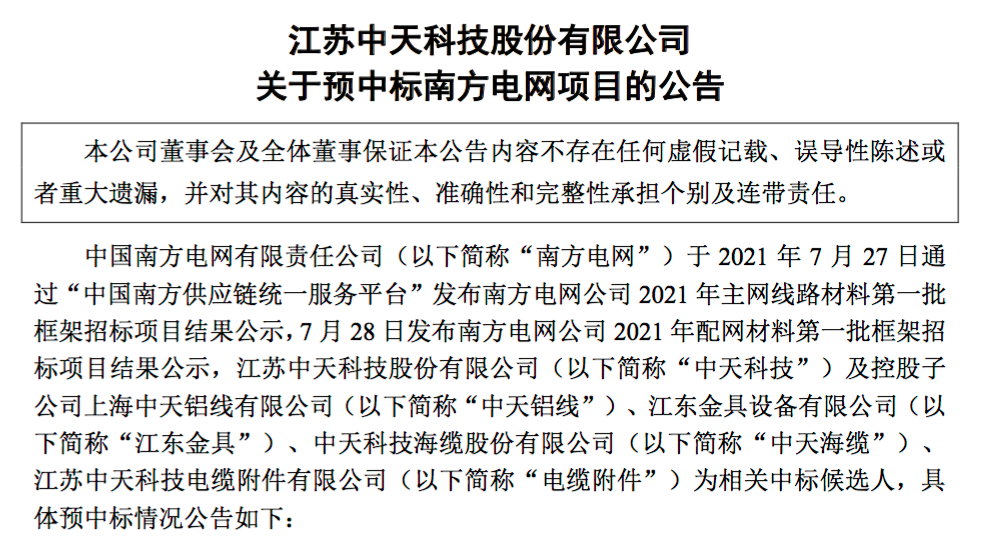

据集微网消息，7月29日，中天科技发布南方电网项目预中标公告显示，中天科技股份有限公司及其控股子公司上海中天铝线材有限公司江苏中天科技电缆附件有限公司、江东科技海底电缆有限公司、江苏中天科技电缆附件有限公司为南方电网公司2021年主网线路材料项目中标候选企业。

中天科技表示，此次南方电网项目预中标，巩固了中天科技在输变电行业的领先地位，提升了中天科技在输配电领域的品牌影响力和核心竞争力。 本次预中标总金额约为8.97亿元。 该项目的实施将对中天科技当前及后期的经营业绩产生积极影响，有利于提高中天科技的整体盈利能力。

中天科技是全球领先的ICT基础设施和服务提供商。 新时代、新形势、新要求下，中天科技瞄准数字通信城市网络，以5G、数据中心、光网络园区新型信息基础设施为载体，为光网络城市、智慧城市提供综合解决方案和实体基础设施，推动信息通信产业技术变革，打造数字城市基地，赋能数字产业生态建设。

技术方面，中天科技已成功量产用于柔性电路板行业的ZI-H型PI膜和用于人造石墨导热膜行业的ZI-C型PI膜两种产品，形成了从12.5μm至125μm产品，产品性能满足设计要求楼宇自控系统中标，达到国际先进水平； 目前正在开发另外三种技术门槛较高且我国完全依赖进口的高端产品，以彻底解决我国高性能聚酰亚胺薄膜长期“卡脖子”的局面。

同时，中天科技拥有国内最先进的超导限流器和超导电缆研发制造基地，可以提供高温超导限流器和高温超导电缆的开发、测试等系统解决方案，为以及配套的低温制冷系统。 中天科技已顺利完成国家“863”计划项目交流“220kV阻性超导限流器”和国家重点研发计划项目“直流160kV阻性超导限流器”工程样机开发，并在南澳、南方电网海岛多端柔性直通工程并网运行。 （校对/詹姆斯）

胡冠南

上海嘉定安科瑞电气有限公司

本小结介绍了南宁研祥智谷（二期、三期）项目远程预付费用电管理系统，采用智能远程预付费电表采集各商户实时用电量及剩余电量，进行实时用电情况通过智能远程预付费电表。 远程开关控制，实现先售电后用电。 系统采用现场联网的方式。 组网后通过现场总线通讯传输到后台，通过Acrel-3200远程预付费用电管理系统实现各商户用电的收费、监控和管理。

0 概述

南宁研祥智慧谷总建筑面积约37万平方米。 政府引进和支持重点项目。 它是为全球企业量身打造的东南亚总部集群。 研祥集团是行业领先者，充分整合优质资源。 落户南宁，汇聚全球先进制造企业东南亚总部、研发机构、落户中心。 为了解决南宁研祥智谷商户收费问题，提高电费征收率，避免物业公司恶意欠费造成经济损失，该项目设计了一套Acrel-3200远程预付费系统，结合Acrel品牌三相预付费电能表-NK，实现先付费后用电，解决上述问题。

系统采用网络分布式结构。 预付费电表安装在配电柜内，通过485总线与区域通讯采集器连接，通讯采集器通过以太网与数据服务器连接。

1 参考标准

ISO/《国际综合布线标准》

GB/50198《监控系统工程技术规范》

-2009年《供配电系统设计规范》

-2011年《低压配电设计规范》

IEC 61587《电子设备机械结构系列》

DL/T448-2000《电能计量装置技术管理规定》

DL/T 698.1-2009《第1部分：总则》

DL/T 698.2-2010《第2部分：主站技术规范》

DL/T 698.31-2010《第3.1部分：用电信息采集终端技术规范通用要求》

DL/T/814-2002《配电自动化系统功能规范》

DL/T5137-2001《电工计量和电能计量装置设计技术规程》

《计算站场地技术条件》

GB/.3《IC卡预付费售电系统第3部分：预付费电能表》

2 系统解决方案

Acrel-3200远程预付费电能管理系统是根据南宁研祥智谷的实际情况设计的。 为工厂、商户安装远程预付费电度表，采用本地组网，在强电室设置采集器。 远程预付费电能表与采集器通过手拉手方式连接。 整体网络结构如下图所示：站控管理层、网络通信层、现场设备层。

现场设备层主要是：远程预付费电表。 这些装置分别安装在相应一次设备对应的电气柜内。 这些设备均采用RS485通讯接口，通过现场总线网络进行通讯，实现现场数据采集。

网络通讯层主要是：通讯服务器，主要功能是将分散的现场采集设备集中采集，同时传输到站控层，完成现场层与站控层的数据交互。

站控管理：配备高性能工业服务器、显示器、UPS电源、打印机等设备。 监控系统安装在服务器上，集中采集并显示现场设备的运行状态，并以人机交互的方式展示给用户。

智能电表现场连接说明

现场智能设备（远程预付费电度表）通过屏蔽双绞线（*1.0）手拉手连接。 每条总线上连接的智能电表数量在32个以内，不同类型的智能设备连接到不同的总线上。 然后将数据上传到采集器，再将数据上传到监控主机。

3 系统功能

整个系统的软件设计分为集中抄表服务系统、远程预付费用电管理系统和用户查询系统三部分。

集中抄表服务程序常年运行，所有表计不间断进行远程抄表； 远程预付费系统包括所有开户、售电、远程控制和报表功能； 用户查询机系统用于店铺查询个人信息、充值、用电量等信息。另外还可配置移动终端查询网站，可供店铺用户查询个人信息、充值、远程控制、日常电量等移动网站端实时消费。 买电。

主要特点如下：

快速配置，即用：将电表、通讯管理机的配置导入系统即可使用；

远程集中抄表：无需人工抄表，3分钟内即可准确了解电表实时状态；

支持单独计价、多种费率、阶梯电价：每个电表可单独设置电价、费率、阶梯电价；

远程售电：集中财务管理，实时分配电量，对比充值次数，防止作弊；

数据安全：网络数据传输采用金融级3DES加密算法，防止数据作弊、窃电；

短信提醒：当金额不足或欠款时，三级预警，及时短信通知商户；

远程控制：可在任意表计上进行远程投切或断电保护等一系列远程控制操作，方便管理；

用能分析与查询：用户和管理员均可查询预付费表或各类联网表的日常用能状况；

个人手机查询网站：支持手机用户自主购电、查询。

传统的IC卡预付费售电管理系统实现了先缴费后用电的管理模式。 但由于抄表数据的读取和接收依赖于购电卡，用户的用电数据滞后于发生时间，不仅需要人工抄表，而且无法对用电情况进行有效的管理、监控和实时控制。能量消耗。

采用远程预付费用电管理系统，无需IC卡，可实现计算机远程集中抄表、实时监控、远程充值和远程控制，然后通过预警信息和短信通知，以及手机网站，物业管理部门可以完成整个抄表、收费、控制和校验工作，实现高度信息化和自动化，大大提高电力营销管理的效率和水平，节省人力物力，同时也提高经济效益，并具有防止信息泄露、窃电等安全功能。

①集中抄表服务系统

集中抄表服务方案由三大模块组成。 除了全年常规运行期间对所有表计进行集中远程抄表外，还集成了报警短信发送服务，可自动生成电费预警、欠费预警的手机短信并发送给对应的客户。 对于商店用户来说，该功能需要与硬件SMS Modem配合使用。

系统默认半小时对所有表计进行一次远程集中抄表，时间间隔支持个性化配置。

②远程预付费用电管理系统

系统分为五个模块，分别是操作员登录模块、系统配置模块、用户（店铺）管理模块、售电管理模块、报表中心模块。 系统的总体运行及运行流程如下：

本系统所有报表和记录查询均支持excel格式导出功能。

1、登录管理：管理操作员账号及权限分配、查看系统日志等功能；

2、系统设置：配置建筑物、通讯管理机、仪表及默认参数；

3、用户管理：对店铺用户进行开户、注销、远程开户、关户、抄表导出、记录查询等操作；

4、售电管理：对已开户的电表进行远程售电、退款、更正、记录查询等操作；

5、报表中心：提供售电量财务报表、能耗报表、报警报表等查询。

对于店铺开户，系统不仅支持一户一表楼宇自控电能管理系统有哪些软件，还支持一户挂多表的需要； 同时支持解决项目改造后新旧表切换时旧表金额转移问题； 支持峰谷电价，支持一表一电价； 可对单表电量过载阈值进行设置，同时支持单表电量报警两级阈值设置。

在批量远程操作场景下，系统提供多项功能，开户、报警1、报警2、欠费、未开户、断线状态用不同颜色显示； 并支持对仪器进行远程控制，远程控制命令类型如下：

1、电价分配； 2、设置分配（报警量阈值、过载功率阈值的分配）； 3、断电保护（强制仪表关闭）； 4、预付款回收（欠费自动跳闸模式）； 5. 关机（强制关机）； 6.抄表导出（将当前所有电表状态导出为EXCEL）

系统还提供多种报表可供查询，日/月/年财务销售统计报表、断线表/通讯管理机查询报表、能耗查询报表、实时报警/历史报警查询报表，并支持导出。 以下为财务报表及预付费电表每日电能查询报告：

4。结论

随着社会生产的进步，商业用户用电量不断增加、对供电质量要求不断提高的同时，也存在大量拖欠电费的情况，大大加剧了供电企业的经营风险。 为了使供电公司提高电费征收率，避免恶意欠费造成的经济损失，我公司提供整套预付费解决方案。 根据用电性质，在供电紧张或响应政府“节能减排”号召时，可以有选择地限电。 通过现场远程预付费系统，实现先缴费后用电，可以避免物业公司预付电费的问题，从而缓解商户的资金压力，放心运营。 另外，业主与配电区域隔离，防止私人窃电问题。

参考：

[1]《电力计量数字仪表原理与应用指南》，任志成，周忠，中国电力出版社
