智能建筑（ ）是建筑技术与计算机信息技术相结合的产物，是信息社会和经济国际化的需要。智能楼宇主要由楼宇自动化控制系统（BAS）、通信自动化系统（CAS）和办公自动化系统（OAS）组成。智能建筑通常从楼宇自动化控制系统开始。智能建筑中有大量的电气设备，如：环境舒适度所需的空调设备、照明设备、给排水系统设备等。多达数百到数万个点；分散，即这些设备分散在各个层和角落。本地控制，如果采用分散管理，监测和测量是不可想象的。为了合理使用设备西门子楼宇自控，节约能源，节省人力，保证设备的安全运行，如何加强设备管理的问题自然就被提出来了。

楼宇自动化系统的完整系统由以下三层组成：

1、MLN 管理（级别）

2、ALN自动控制层( )

3、FLN 场层(Field ]

楼宇自控系统设计要求 楼宇自控系统是由冷热源、空调、通风、给排水、照明、电梯等设备或系统组成，以集中监控、控制为目标的综合系统。和管理。、节能、省人力、综合管理为宗旨。

暖通空调楼宇自动化系统

二、系统组成

凭借灵活的控制器、强大的管理工具和全厂范围的兼容性，以及丰富的现场仪器实施，该系统为楼宇运营管理提供了灵活、多功能和坚实的基础。

(一）管理层 (MLN)

1、工作站

工作站系统由PC主机、彩色液晶显示器和打印机组成，是BAS()系统的核心，可直接连接以太网。整栋楼的机电设备在这里集中管理和展示。工作软件为操作者提供下拉菜单、人机对话、动态显示图形，为用户提供了一个非常好的易学的界面。操作人员无需专业的软件知识，即可通过鼠标和键盘操作对整个控制系统进行管理。.

控制系统采用DDC控制。将安装在回风管中的温度传感器检测到的温度送至DDC控制器与设定点温度进行比较，采用比例积分加微分控制输出相应的电压信号，控制器安装在回水管。上部电动调节阀的作用使回风温度保持在要求的范围内。

2、操作系统

该操作系统为楼宇自动化系统提供了强大的工作平台。通过系统程序，操作人员可以访问和访问楼宇自动化系统中的各种数据。

(二）自动化层 (ALN)

1、直接数字控制 (DDC)

DDC是一个控制器，用于监控和控制系统中的相关机电设备。它是一个完整的控制器，包括硬件和软件，可以在不受网络或其他控制器故障影响的情况下完成操作。同时，当外部电源被切断时。DDC的后备电池可以保证RAM中的数据60天不丢失。

2、简而言之，DDC具有以下功能：

[1)定时启停，自适应启停。

[2)自动幅度控制，需求预测控制。

[3)事件自动控制、扫频程序控制和报警处理。

[4)趋势记录、交流能力。

自动控制、监控和测量是楼宇设备管理的三大要素。目的是正确掌握楼宇设备的运行状态、事故状态、能耗、负荷变化等。尤其是使用电子计算机后，更能节省人力和能源。一般认为可以节省25%的能源。

(三）字段级别 (FLN)

1、传感器仪表：室内、室外、风管、水管温度、湿度、压力、差压；水流开关、冷凝开关、防冻开关；风速、太阳照度、空气质量；水箱、油底壳液位组成。

2、计量仪表：冷/热表、水表、电表等。

3、执行设备：温控阀、差压平衡阀、加湿除湿设备、补水电磁阀、泄压电磁阀、风门、执行泵、风机、变频器等。

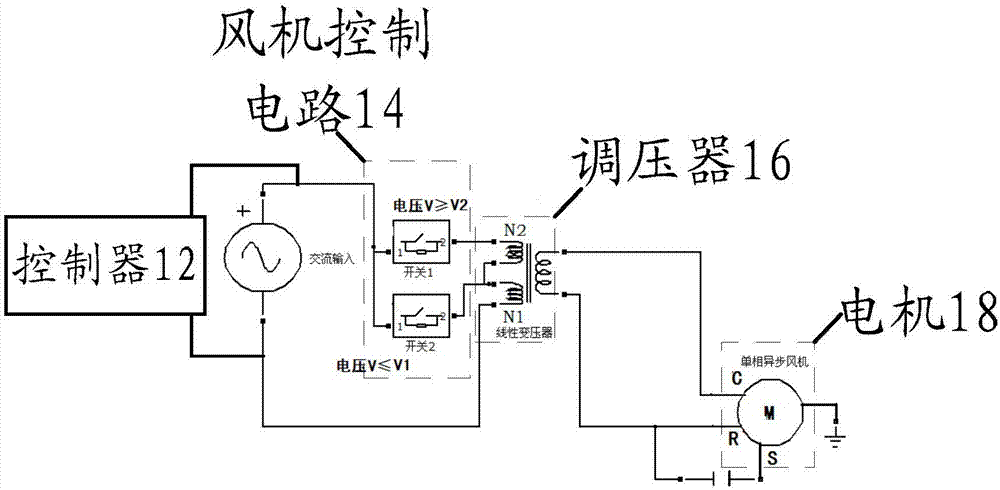

系统具有检测和控制功能。具体内部更换如下：新风阀与鼓风机互锁。当鼓风机启动时，允许调节新风阀的开度。当鼓风机关闭时，新鲜空气阀关闭。冷热水电动控制阀与鼓风机联锁。鼓风机启动时冷热水电动控制阀打开，鼓风机停止时冷热水电动控制阀关闭。压差开关检测初级过滤器两侧的压差。当过滤器两侧压差超过设定值时，压差开关会发出开关信号，指示过滤器堵塞并报警。当冷热盘管后端表面温度过低时，低温防冻开关发出报警信号，风机停止运转，新风阀关闭西门子楼宇自控，热水阀关闭。打开以防止冷却和加热盘管冻结和开裂。防冻报警解除后，系统恢复报警前的状态。根据室内c浓度及其设定值，通过PID运算自动调节新风阀的开度，保持室内c浓度稳定。根据送风温度/回风温度及其设定值，通过PID运算自动调节冷热水电动调节阀的开度，保持送风温度/回风温度稳定。风机的检测与控制是：检测风机的自动、运行、故障状态，通过时间表、远程手动、本地手动等方式控制风机的启停。咸阳空调机组策略榆树州西门子DDC楼宇自动化系统——系统集成过程中
