啊~ 终于写到和我专业相关的话题了（画外音：等一下，你的专业不是在秀恩爱吗）。
虽然这六个月来，我在张阿姨的发帖主要集中在游戏、软件、分享生活等方面，但其实我的工作可以称得上是弱电工程师。弱电是一个很大的门类，从楼宇自动化到监控探头，我正好主要做音视频，包括舞台、会议扩声等专业。民用是家庭影院。今天，我就和大家分享一下我之前通过实际工作所获得的经验，以确保我会教给大家，无私无私。
而且，我会对比很多专业文章，将整个接线方法进行拆分，让零基础知识的人看完也能明白怎么接线，怎么接线。我在这篇文章中讲的方法，标准是满足当前主流设备使用，短时间内不会被淘汰。这不是最简单的方法。如果只是追求大屏，弄个微投影，撞个白墙，晚上看也够了。（就像我现在一样）。
在本文中，我将重点为您解决以下问题：
1、家庭影院线材的分类，各种线材的参数、区别及选购建议，告诉你该花哪些钱，省哪些钱；
2、按照视频、音频、电源来区分布线类型，清楚的告诉你哪些线需要走线，在哪里走线，怎么走线；
3、我想在整体装修的时候提前预留电线，但是装修后可能不会马上安装。怎么把电线藏起来，既美观又不影响以后的使用。
常规，废话不多说，正式开场：
一、家庭影院简介
如果家庭影院是专业的，其实需要注意的地方很多。专业解码器、功放、背投、透声屏、影院线等。总之，专业的家庭影院其实就是一个浓缩的影院。但是我们普通家庭是不可能达到这个水平的，因为普通家庭连设备的日常维护费用都负担不起。
所以其实我们平时看到的家庭影院其实就是将信号源（硬盘播放器、蓝光DVD、PC等）连接到主控设备（多功能功放、媒体中心等）上的声音系统实现了很好的扩声效果，整体非常简单。
如下所示：
妈的，我自己画图
▼一个比较专业的7.1如下图所示，但是在我们正常的家庭中，除非有影音室，一般很少有机会做7.1。毕竟不是每个人的客厅都大到沙发放在中间，然后放两个围起来
二、家庭影院线材的分类及选购建议
先说一下电线的分类。既然是布线，大家都得先知道是什么线材，才能入手。
家庭影院需要什么电缆？其实简单来说就是视音频线和电源，但是别看小线，有很多办法。先总结一句话，请记住：这方面不要省太多钱，尽量选择质量好的线材。
1、HDMI高清视频线
虽然已经有比HDMI更好的视频传输接口，但毫无疑问，HDMI是目前和未来很长一段时间内的主要视频传输方式。因此，部署一条高质量的HDMI线非常重要。
▼标准的HDMI接口有A、B、C、D四种，区别你不用知道。你买的都是A型的，长这样。另外30、28、26、24线等也有区别。28/26/24是国际标准铜线截面积比较，越小数字，铜线越多，线越粗，效果越好，信号流路越宽越快。
HDMI的具体参数，太专业，没有意义，就不多说了。我们日常生活中主要的HDMI版本问题。
从早期常见的1.3和1.4发展到现在，HDMI接口目前最高版本是2.1。理论上，既然版本越来越好，向后兼容，应该会发布最新的2.1版本。但实际上，我个人并不推荐它。因为与2.0版本的4K版本相比，2.1最大的优势在于可以传输高达8K 60Hz的视频信号。而目前常见的家用投影机即使是真正的4K也很难做到（目前常见的都是1080P），8K对我们来说还是很遥远的事情。但是同样长度的线材，2.1版的价格是2.0的两倍多，可靠的15米HDMI2.1线大概1500元左右或者更多的，
）。
▼ 不同版本的带宽
日常家用建议选择2.0的线，不建议低价购买1.4及以下版本的线，因为如果你有升级投影的打算未来，2.0 基本可以满足你，但1.4 完全没用。2.0版本也分为三种，2.0、2.0a、2.0b、2.0和2.@ > 0a&2.0b 的区别只是是否支持HDR。不过现在a版和b版的实际意义不大，因为价格基本可以和2.1的线相媲美。
至于线材的选购建议，不要听淘宝上说很多接口都是镀金镀银的废话。镀金镀银都不错，但很多都是厂家做的噱头。
品牌方面，很多朋友可能都听说过秋叶原、绿联等知名品牌，可惜我不推荐这两个。为什么？因为这两个品牌的定位和上面说的镀金接口只是民用线缆，远非专业工程线缆。我做了实际的测试和比较。在远距离传输的情况下，秋叶远和绿莲没有信号，但我用的工程线还是有的。
我在项目中主要使用以下两个品牌的电线。这两个差别不大，质量也远胜于普通品牌。
▼联合刀，这是10米短线，看细节和做工
▼线材粗细不代表线材质量。许多知名品牌的电线都做得非常粗。基本上，它们是用来虚张声势的。我不厚。
▼另外值得一提的是，一般来说，15米长的线材对于我们的家庭影院来说就足够了。但是如果你家太大，需要更长的线缆，为了减少信号的衰减，20米以上的线缆通常会在线缆的两端或者中间内置芯片达到这个目的。内置芯片的线材与普通线材是有区别的。大家通常认为HDMI线没有方向，两端随便插。抱歉，这个理论不适用于带芯片的长线。我拆了一个30米长的给大家看看：
▼品牌是金三角（是什么？）
▼30米
▼ 中线内置增强芯片
▼可以看到线材是有方向的，输入输出端子都有标注。INPUT接在发送信号的设备上，如功放、高清播放器等，再接投影仪，不要反其道而行。
▼还有一种比较先进的光纤HDMI线，采用光+铜的方式。这种电缆与长途电缆基本相同。它还需要区分输入和输出的方向，但是这种电缆比传统电缆稍微贵一些。，而且更加脆弱。它在短距离传输速度和颜色上略有不同（但普通人很难察觉）。可以根据自己的情况选择。
光缆最大的优点是接头小，线材细，便于穿管。看看相同长度和普通电缆的对比。
看了HDMI线的推荐，你有没有困惑过？因为HDMI线在家庭影院系统中非常重要，所以稍微详细一点。没关系，简而言之，只要购买 2.0 以上版本的优质电缆即可
.
另外，在视频线方面，VGA、同轴视频线等基本被淘汰了，现在主流设备基本都没有VGA接口了，不用预留了。
2、网线
接下来就简单多了，我们来说说非常重要的网线。
有的朋友可能要问了，为什么用网线而不是家庭影院呢？
这里很简单。首先，家庭影院的主控部分（其实就是功放或者媒体中心）附近需要有网络。一方面，可以方便HTPC、网络机顶盒等与功放的连接，只需通过短线即可；从未来趋势来看，主控部分会需要直接连接网络播放资源（其实已经存在），有网络可以兼顾未来升级。
另外，网线的用处在于，网线几乎可以替代所有通过一些转换设备传输信号的电缆。最简单的应用场景是，如果你的投影机的高清线断了，重新布线几乎是不可能的了，如果这个时候你有预留的网线，你仍然可以通过网线转HDMI实现同样的功能，虽然有限. 因为带宽通常只能达到HDMI1.4标准（2.0标准很贵，一对1500以上），但基本够用了，至少能解决问题。
这里我建议网线6类就够了。虽然超五类理论上支持千兆，但考虑到线材不均匀的问题（部分网线会被磁铁吸住）
)，建议使用6类更安全。一般六类网线都没有屏蔽，不需要购买屏蔽网线。另外，我个人认为超六类和所谓的七类网线意义不大，家里也不是电信机房。
太多就是浪费钱。
▼网线的购买非常简单，安普、坡田、益洲等大品牌都可以买到。
安普网联原装六类网线（0.51±0.02mm）非屏蔽网线盒线蓝色305m元京东
买
3、音箱线
给大家一个……怎么说呢，不知道是科普还是辟谣
，只要是正规产品，喇叭线对声音的影响是微乎其微的。说这可能会被同行打败
，但是很多朋友都去专业的家庭影院人做计划。通常，方案中会有非常专业的主音箱线，甚至是专业的环绕线。这种线非常华丽（如下图），当然价格也在上涨。一条线少则五六百，多则一两千。
但实际上，这种线材与我们平时使用的最常见的喇叭线几乎没有什么区别。原因很简单。我们买的99%的喇叭都不够拼接线材。它甚至说这条线很短，连接了一段长度。它有什么作用吗？是的; 你能听到吗？反正我工作了这么多年，即使有上万的专业音箱，我也从来没有因为这个而感到有什么不同。
▼普通音箱线
▼再来说说选购，通常音箱线主要以芯数来区分。常见的有100核、200核、300核。建议家庭主音箱使用200芯，环绕音箱使用100芯。品牌选择 可以选择秋叶原之类的，还是那句话，差别不大。
秋叶原()音响线音响线喇叭线喇叭线发烧级增强屏蔽抗干扰纯铜200芯25米元京东
买
山泽()发烧级音箱线100芯10米无氧铜工程音频线音频线音箱功放转接线音箱连接线vd-.9元京东
买
4、电源线
弱电系统中通常使用的电源线是RVV电缆，简称软护套电缆，就是这么长。
在家庭影院中，一般情况下，电视柜的位置都会预留一条土建用的电源线，基本不需要单独的布。所以这里的电源线主要是给投影仪、电动窗帘等供电，用RVV3*1.0给投影仪供电就够了。3*1.0的国标电缆至少可以满足1000w电器的需要。普通投影的功率一般在300w-450w左右。这个余量就足够了。
三、接线方法概述
大家都知道网线吗？最重要的是如何接线家庭影院？
说到布线，看过一些帖子的朋友或许可以说实话，什么样的线材不超过管子横截面的40%，强弱电的间隔应该在50mm以上. 但是怎么说呢，从我们的实际来看，具体情况需要具体，国标是一个参考，有些情况不一定需要在国标这个层面。总之，实践带来真知，可以看我的详细分析。
▼由于每个家庭的情况不同，我就以最常见的方式为例，即：
电视墙前放置电动升降屏；
主要控制设备和信号源，如功放、媒体中心、高清播放器、网络电视盒等，放置在电视柜内；
投影机吊装在电视墙对面的墙上，通常在沙发上方；
最常见的5.1声道，音箱全部放在地上或通过支架放置。
整体情况大致如下：
对于其他公寓类型，请参阅此计划。一般来说，它并不复杂。7.1 声道不过是多两条扬声器线。总而言之，所有布线都集中在电视柜的位置。
注意以上方法并不完全适合BOSE的家庭影院，具体区别可以看我的这篇文章：
四、HDMI高清视频线铺设
1、接线
HDMI线作为重中之重，不仅选购时要注意，铺设的时候还是有很多问题。
(1）正常方式
由于HDMI通常是成品线，所以两端的接口都很大。一般来说，使用常规的穿管方式至少需要30-50mm以上的管材，弯曲情况应尽量减少。管道通常由 PVC 制成。而已。
▼在转弯位置，除非你的管子足够粗，否则不要使用90度弯头。一方面，这个直弯在HDMI接口通过的时候很容易卡住。另一方面，即使通过了，过度弯曲也会有一定的信号强度损失。
▼建议使用弯管机将管线管弯成不是特别大的弧度，同时在转弯处将凹槽开得更深，以方便管线管埋设。
▼如果常规方式施工不方便，选购线材时可以选择上述光纤HDMI线。与传统线材相比，这种线材更细、更柔软，连接器更小，接线方便。
(2）免焊丝
▼ 佩戴没有焊接的金属丝。这条线的一端是商家焊接的，另一端可以自己接。先把不带接头的电缆穿好，然后自己接接头。
▼为什么不直接把HDMI线接好，自己焊接呢？快来了解HDMI连接器焊接知识：
▼焊接后，坦白说，如果你能自己焊接HDMI连接器，我认为你不需要看我的文章。

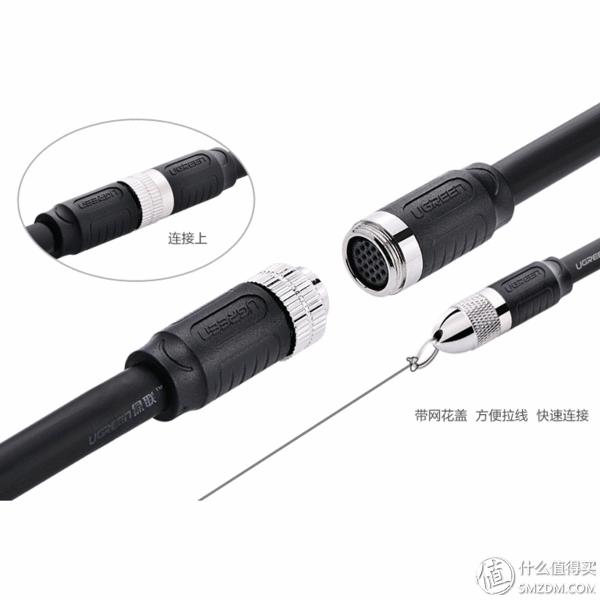

(3）布质HDMI线
▼HDMI接线，采用长线+短线对接方案，比如这样，优点是操作比上面的更简单，更稳定
(4）无线
▼有了这么先进的技术，无线可以解决HDMI信号的传输吗？实际上，有这样的产品。
但在这种情况下，它只适用于完全无法布线的场景。因为再好的民用产品在没有干扰的情况下也只能支持到7Gbps楼宇自控布线，这体现在屏幕上，最多只能传输4K 30hz的信号。由于收发器两端都需要供电，故障点增多，长期使用容易损坏，成本也远高于常规方法。因此，如果没有其他办法（比如已经装修完毕的情况），不建议使用无线设备。
(5）已弃用的方式
▼先说一些配件，因为我上面提到过，转弯的时候不要直接弯90°，有的朋友比较灵活，这种情况下可以用直角HDMI接头吗？
这是非常不推荐的。除了连接这种连接器后线很难抽动外，市面上的这种连接器通常以次充好，但也号称是零损耗产品。另一方面，这种连接器一般最多支持HDMI1.4，那我们放一行2.0，基本就是浪费钱了。
▼HDMI转网线发射器
有一些朋友很机智。仅仅布好网线还不够吗？怎么弯怎么弯，怎么用好麻烦
?
▼ 但很遗憾，这个方案也不是首选。与无线传输类似，这种方式的两端各有一个转换器，通过短HDMI线连接，中间部分通过网线连接。
▼这种方式比较适合远距离传输。好的设备+好的线材可以传输100米左右。不过一般来说这种方式传输HDMI1.4个信号，支持2.0个盒子，贵的让人怀疑人生
我们不要宣传1080P
综上所述，最好选择常规的接线方式。不管是什么其他的方案，成本和传输效果都比直接穿线差。毕竟成品线还是有好有坏的，何况这种半DIY的。
还有一些方法，比如穿光纤+转换器，虽然效果不错。但是成本和施工难度太高，我就不提了。
2、接线过程及注意事项
其实原理只有一个，就是从功放（媒体中心）的位置，把合适的HDMI线走线到投影仪的位置。
▼我们不说一句话就扔掉一张照片
来，让我详细解释一下：
HDMI高清视频线的铺设有几个问题需要注意：
（1）HDMI线整体遵循桶形原理。所有连接设备中最薄弱的环节决定了整个HDMI版本。简单来说，即使你用最好的线，最好的播放器，最好的显示设备，结果是 HDMI1.4 适配器，因此限制为 HDMI1.4。
（2）接线前一定要测试购买的线材，电脑+显示器即可，不要买线材直接走线，出现问题的时候不知道是不是线材本身的原因或者施工的原因；线材的长度可以根据自己的实际接线方式粗略计算，然后在此基础上预留2米左右的余量。不建议太长，太长的线材成本高，而且多余的线材不好收纳，也影响传输效果。
（3）如果有吊顶，尽量将电视柜的线缆从天花板向上走线。线缆到达投影机位置后，最好从出线孔直接连接到投影机上。另外，如果投影机安装在天花板上，装修时要注意加固放置投影机的天花板位置。
投影机吊架出线孔如图：
（4）如果不使用吊顶，必须在地面上行走。注意尽量减少弯曲，尤其不要直接90°折叠。HDMI线传输带宽大，而且线材看起来粗，其实很脆弱，轻多了会失去信号，重了等于没布线比较大。
（5）线材的预留。可以看到我在图中写的线材是：HDMI线+六类网线。这是为什么呢？其实是为了避免意外，考虑后续设备升级预算充足的话，可以考虑预留两条HDMI+网线，如果不想花那么多钱，也建议多预留一根网线。
（6）家用不需要考虑集中控制的问题，所以电源线采用“就近取电”的原则，一般沙发后面都有预留插座等，可以直接开槽到顶部投影布 RVV3* 1.0 以上的电源线就足够了。
（7）电投屏也可以采用“就近取电”的原理，但是需要注意的是电投屏的电源输入不是左边就是右边，建议确认先预留再预留。窗帘和电动窗帘基本是一回事，预留电源后，可以通过射频遥控器控制升降。
装修初期，如果有天花，最好让木工留一个窗帘槽。长度根据您的窗帘计算。宽度为12cm，深度为15cm，基本够隐藏大部分家用窗帘了。
▼完成后的样子
另外，如果你的HDMI线和网线也是从墙上铺设的，注意与电源线保持一定的距离。虽然强弱电干扰的实际影响微乎其微，但仍尽可能标准化。
五、音箱线铺设
与HDMI相比，音箱线基本可以像“休闲布”一样简单。
▼和往常一样，先看图
1、接线
这里也根据图来说明，其中绿色线为喇叭线（见上文对喇叭线的介绍），青色线为低音信号线，分别说：
（1）首先，如果你不是特别完美主义者，打算买电视柜，那么电视柜附近的所有电线都不需要布，可以等家具买好，然后购买家庭影院音响后直接连接。因为一方面几乎所有的电线都会被电视柜挡住，另一方面这种方法可以等到家庭影院的声音到位之前拉线，根据家庭影院的情况选择线，限制小。
（2）沙发两侧的线材一定要铺设，即使后期打算购买无线环绕音箱（比如Bose 600系列等），也需要供电一个电源。所以建议在装修前一步一步地布置环绕音箱线。
（3）这次涉及到一条新线，低音信号线。这里有一点小知识，我们日常选择的家庭影院，除非功放和低音炮是一体的，一般来说低音炮是有源的，所谓有源，简单理解就是自带电源，所以我在图中提到了低音喇叭需要预留。另外一点，有源低音喇叭是接功放的，因为它发射左右声道信号，所以不再是传统的喇叭线，通常是以下两根线：
▼RCA线，俗称莲花头线，连接低音和功放时，需要预留两条
▼3.5 对双 RCA 电缆，通常是其中之一。
但是要保留什么？这个不好说，要看具体设备上的接口。所以，如果你真的追求完美，可以考虑先预埋管子，以后再穿线。
2、注意事项
（1）因为喇叭线可以根据需要剪断，所以两端尽量预留长一点。环绕音箱的安装高度应该比听者耳朵的高度高60-90cm左右坐在椅子上。
2、如果您的环绕扬声器计划安装在天花板或墙壁上，请考虑从天花板安装。一般情况下，你可以在地砖下或地板下走。预埋管足以使用20mm。可能的话建议一根线走一根管子，以免管子里的线被缠住，到时候就拉不出来了。
3、如果不是安装在天花板或墙壁上，而是使用支架，则线材不需要预留到环绕音箱的高度。因为大部分音箱支架都可以内走线，直接预留太高影响美观。您可以将电缆留出足够长的时间，然后从支架中布置电缆。
4、通常的接线方式是两根环绕音箱线从中间直接到地面到沙发，然后左右分开到环绕音箱安装的位置。这里可以多保留一点，当然还有其他隐藏喇叭线的方法，后面会介绍。
六、@>预留其他电线
▼以上保留为简单的家庭影院电路，完全够用了。但是有一些特殊的要求，应该用什么样的线材，我这里也提一下：
这里有两个要点：
1、网线
网线的重要性在上一节关于线材上已经提到过。图中绿色预留网线连接到你家的网络盒，主要用于：
一方面，可以方便HTPC、网络机顶盒等与功放的连接，只需通过短线即可；网络可以考虑未来的升级。
2、连接到电脑
可以说是为游戏爱好者（比如我）预留的线缆。毕竟普通显示器再好，玩游戏的感觉还是比好电视差，更别提5.1音频对游戏的影响了。祝福。这里的蓝线包括HDMI高清线和USB延长线，可以从你打算放置电脑的位置铺设到功放的位置。
其中，HDMI线与投影仪类似，不再赘述。先说USB延长线的用途：
▼USB延长线，一般一侧为USB公头，另一侧为USB母头。
▼除了信号增强外，考虑到电流的衰减，也会出现线路末端电源过长的情况
USB延长线的主要作用是什么？如果您打算使用电脑玩游戏，通常电脑会在另一个房间。虽然可以通过HDMI线传输视频信号，但在这种情况下，无论是键盘、鼠标、手柄等，都无法与电脑连接。这时，USB延长线就可以发挥作用了。
当然，有的朋友可能会提到解决方案如 . 大大地。您可以根据自己的需要和技术能力进行选择。
七、隐藏电线
有朋友说，我现在装修房子的时候，不一定要装家庭影院，但是想为以后的升级做预约。这种情况下，除了预接线，总不能让所有的电线都挂在墙上吧？
这里让我按连接器分类，并说同样的话：
1、电源连接器
▼ 一般为投影机位置预留的电源是隐藏的。电源连接器再简单不过了，普通面板就可以了。
▼ 但是如果你打算直接投影，我不建议你安装这个。毕竟安装后需要连接投影仪。安装好面板再接线后，难看难用。如果直接安装，建议选择这种插件：
▼一般的投影机都有这种接头，电源线可以直接接上。
2、扬声器连接器
▼部分音箱和功放的接线柱是这样的
▼ 这个可以直接用喇叭线连接到“香蕉头”上，比如这个：
▼同样的，如果一开始不用环绕音箱线，也可以买这个墙板，把线藏起来，以后再接。
3、HDMI 连接器
▼其实我个人不建议隐藏HDMI接口，因为信号损耗还是很大的。如果确实需要隐藏，可以选择这个面板：
这里需要注意的是，这种面板通常多为HDMI1.4。如果其他行使用2.0，不要在面板上省钱，否则其他所有的努力都白费了。
八、总结
至此，一个简单的家庭影院布线策略就结束了。不知道大家会不会觉得家庭影院的布线并不复杂。如果要求不高，预留HDMI线&投影机电源线+电幕电源线+环绕音箱线即可。以后安装简单的家庭影院设备。过程中有一些需要注意的问题，我已经在文章中一一标注了。
其他如出风口高度、投影机位置等，因受所选具体设备的影响，无法统一描述，需要根据自身情况进行相应调整。
以上，谢谢大家。如果你有收获，请点个赞
